01 / 项目概览 / OVERVIEW
从竖版探索，到横版定型。

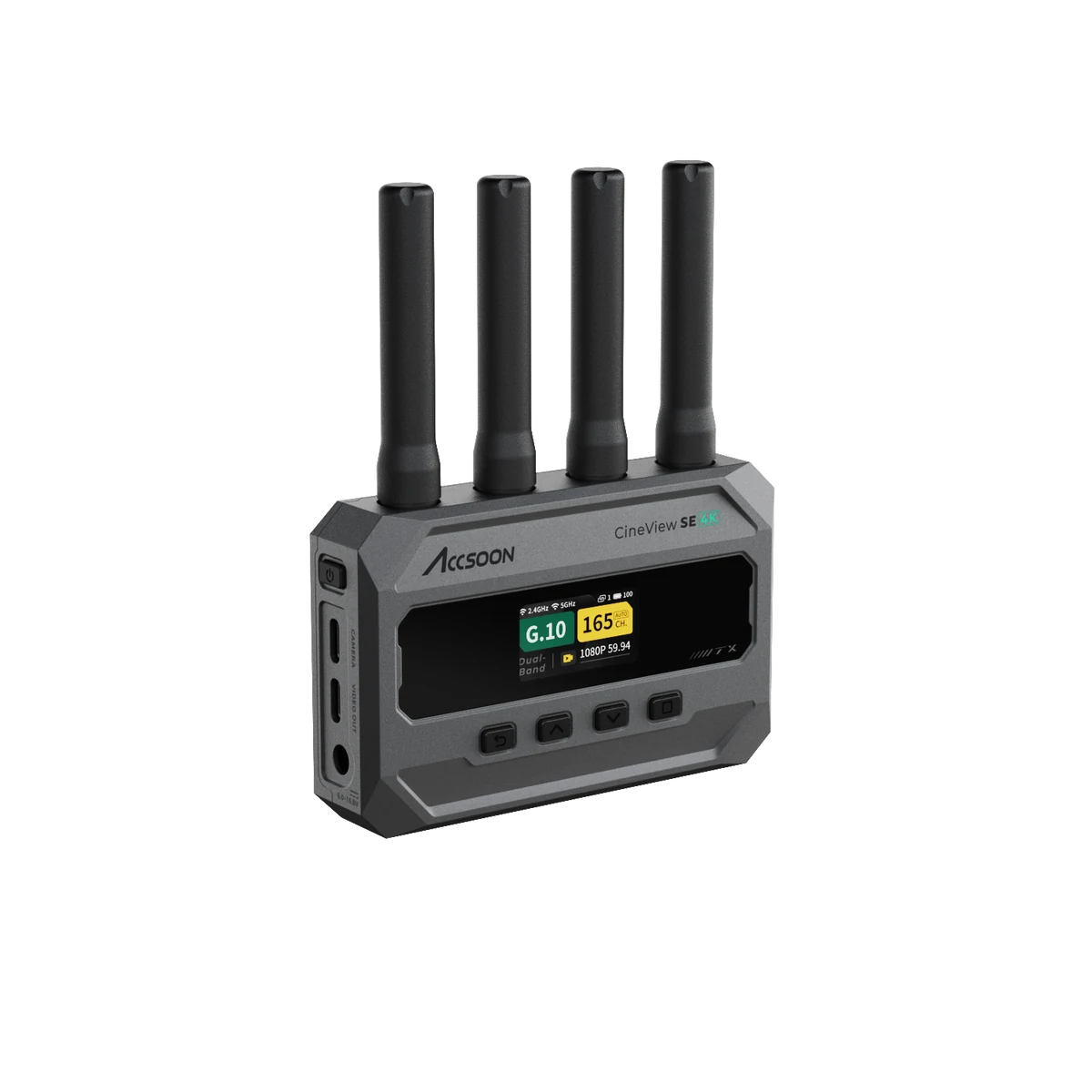

CineView SE 4K 面向中端影视无线传输场景。设计从竖版注塑与风扇散热出发，转向铝合金被动散热，再通过横版布局重新安排天线、屏幕、按键与接口。成本、散热和现场操作，始终是同一道设计题。
- 项目时间
- 2025—2026 · 2026 年初上市
- 设计内容
- 产品设计 / 打样跟进 / 包装设计
从取景，到监看。

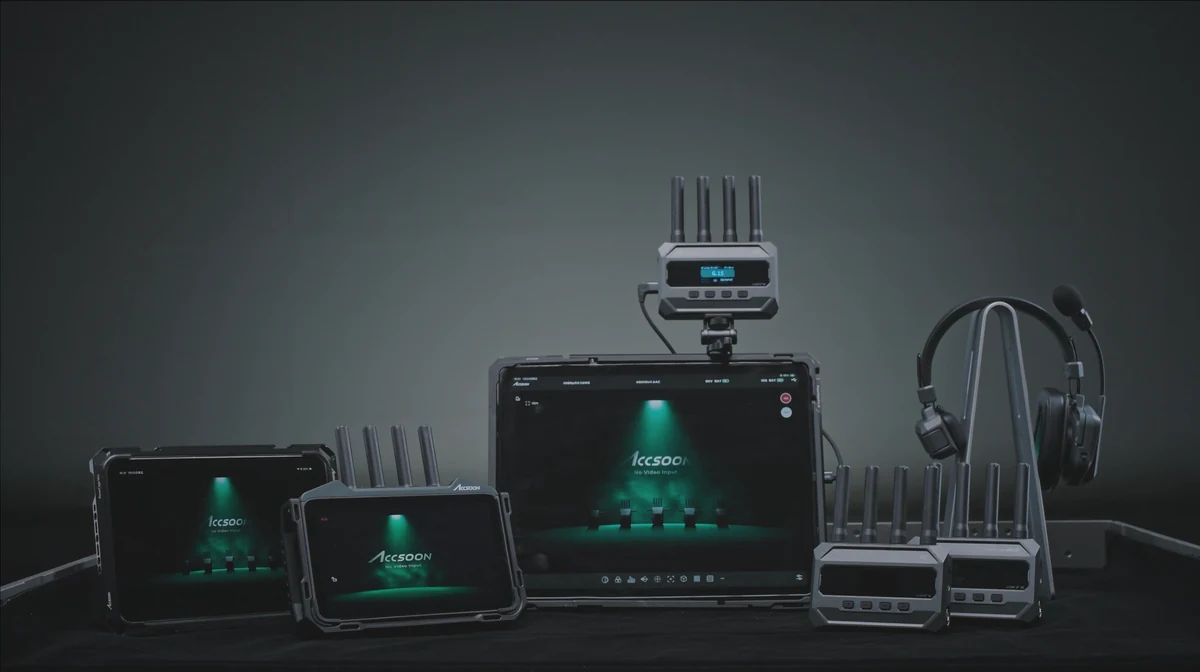

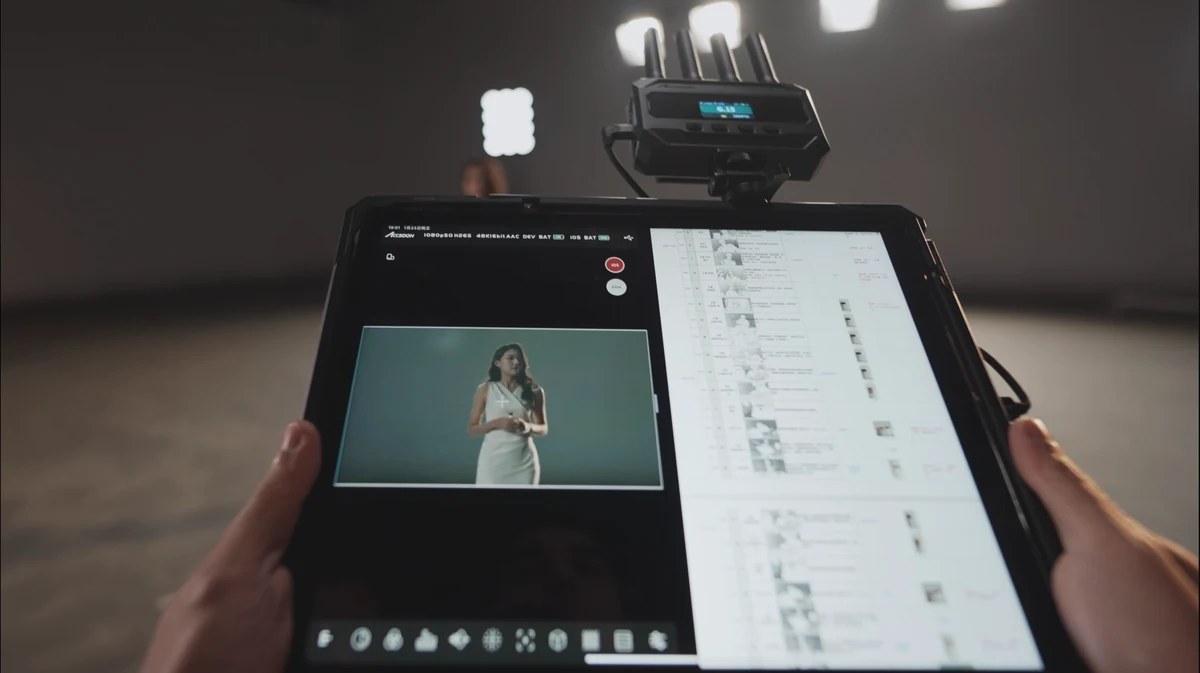

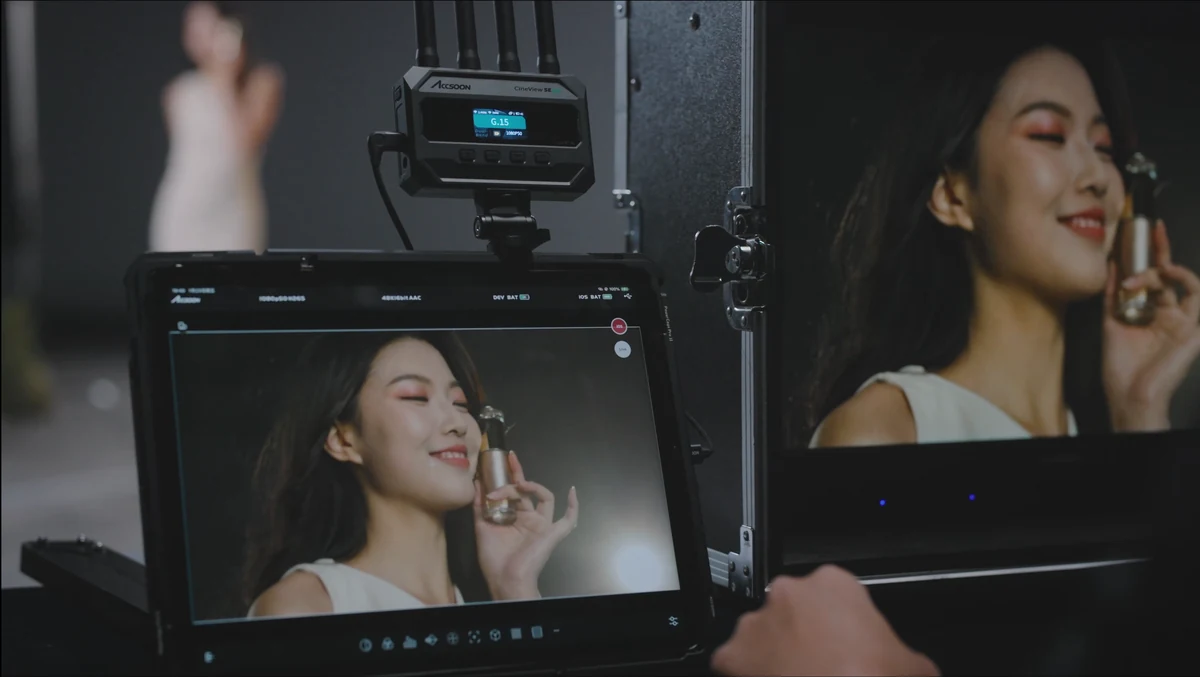

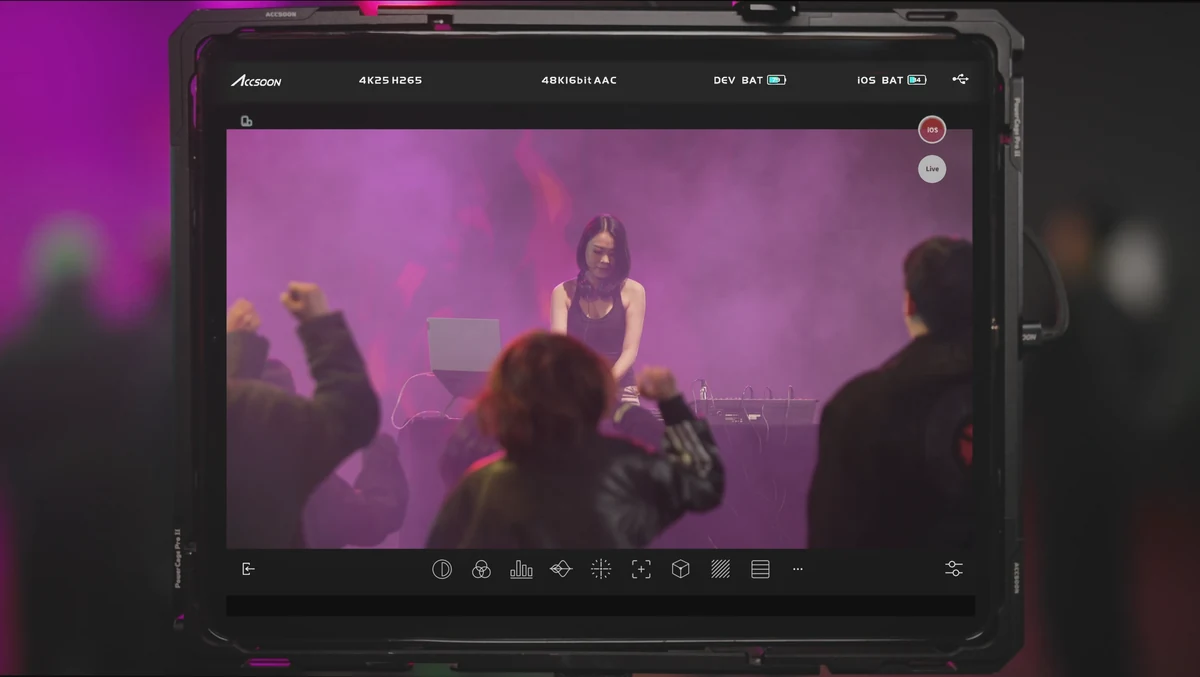

图传连接摄影机与不同的观看位置。先从片场中的平板与监视器看起，再回到设备本身，理解安装、连接与操作为什么会影响它的形态。
02 / 竖版探索 / VERTICAL STUDIES
从散热开口，建立产品轮廓。

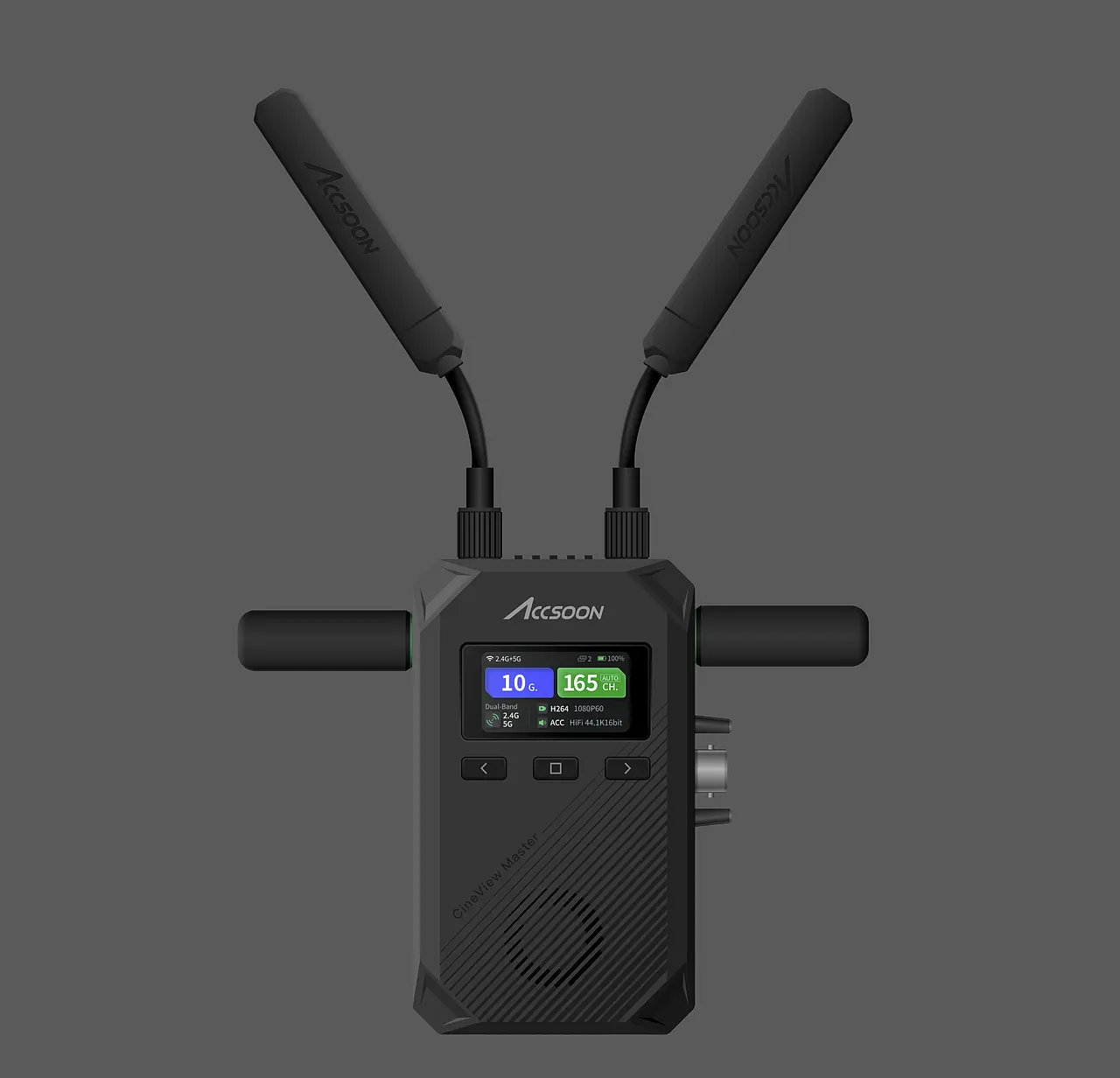

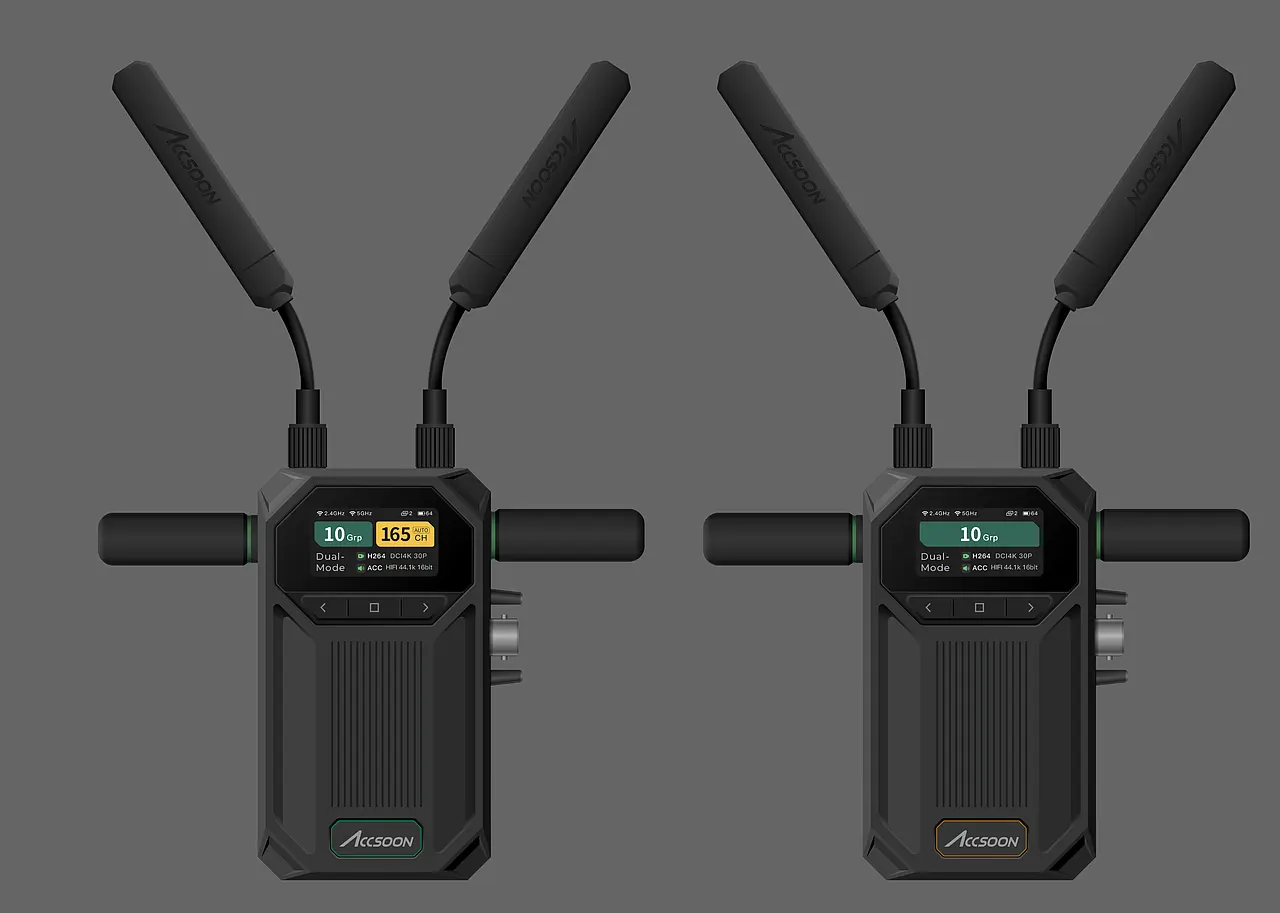

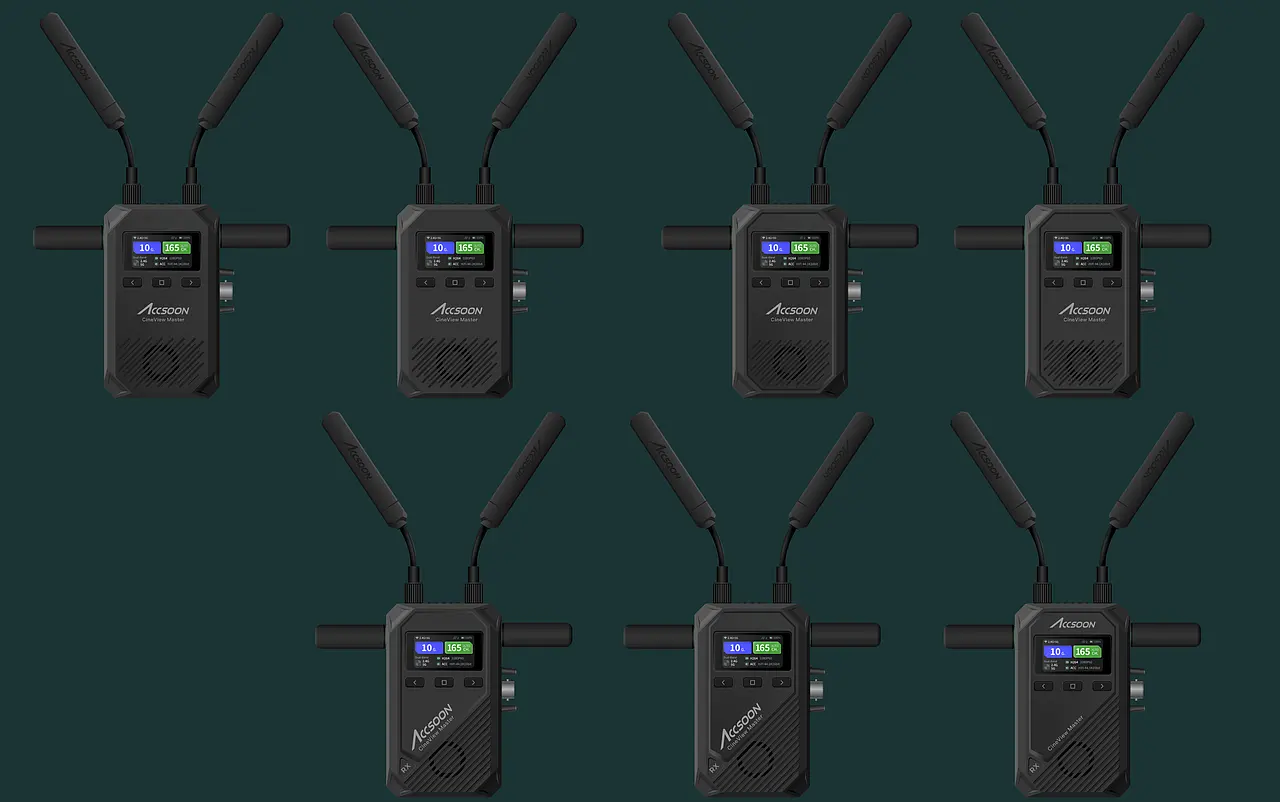

第一轮围绕竖版布局展开：屏幕与按键集中在正面，风扇开口成为造型的一部分，斜切面延续产品家族的硬朗语言。在不同的开口与操作区组合中，寻找功能和外观的平衡。
散热方式改变，外壳也随之调整。
当方案转向铝合金被动散热，原有风扇开口不再是唯一的造型起点。设计继续整理机身表面、散热区域与信息布局，让结构变化反映到整体轮廓中。
03 / 横版重构 / HORIZONTAL LAYOUT
天线重新排列，操作面随之重组。
横向机身为天线分布提供了新的空间，方案也接受了固定天线形式。屏幕、按键与 Wi-Fi 模块需要相互避让，这不只是把产品转一个方向，而是重新组织正面比例与使用顺序。
布局方向确定，比例仍需推敲。

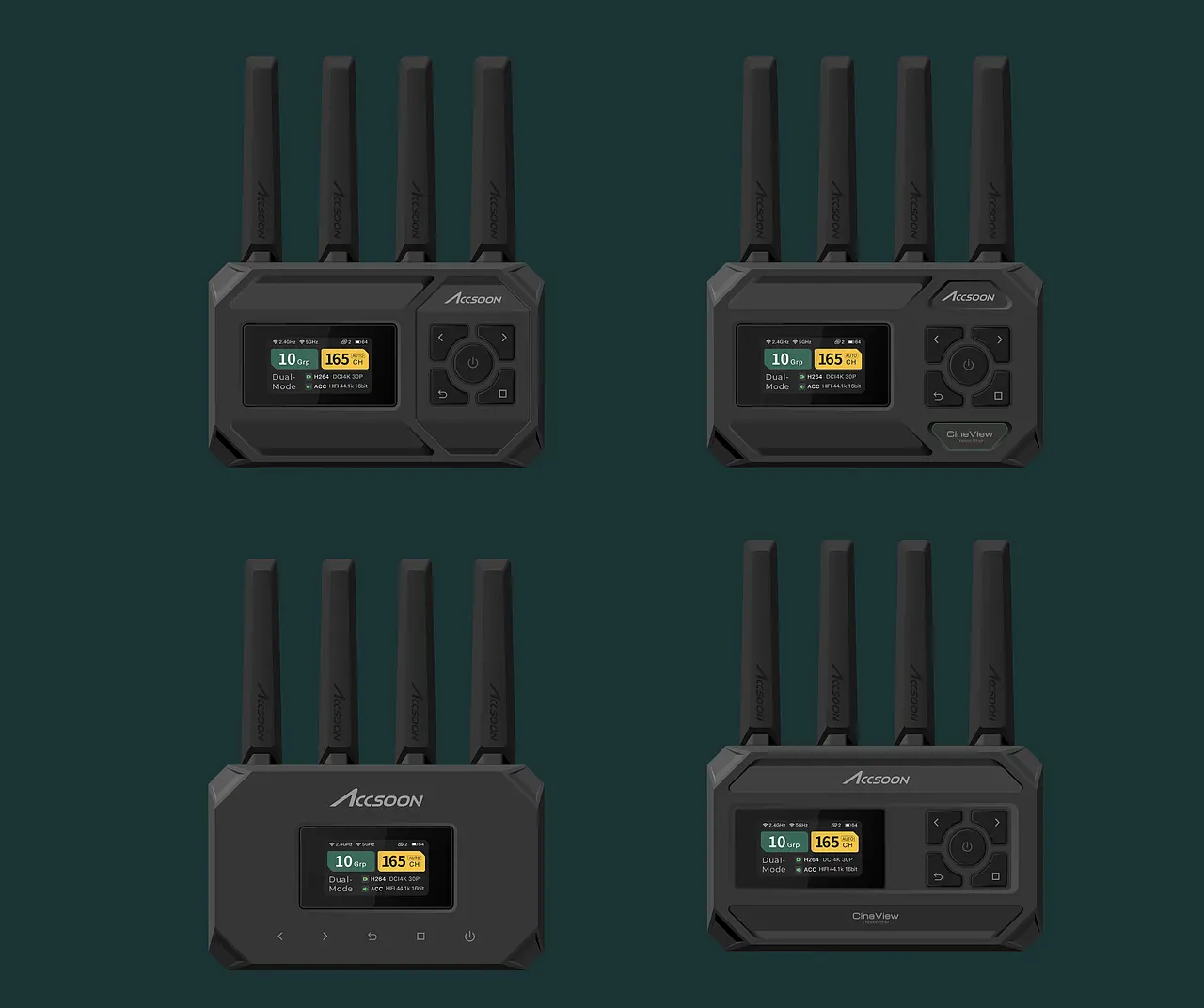

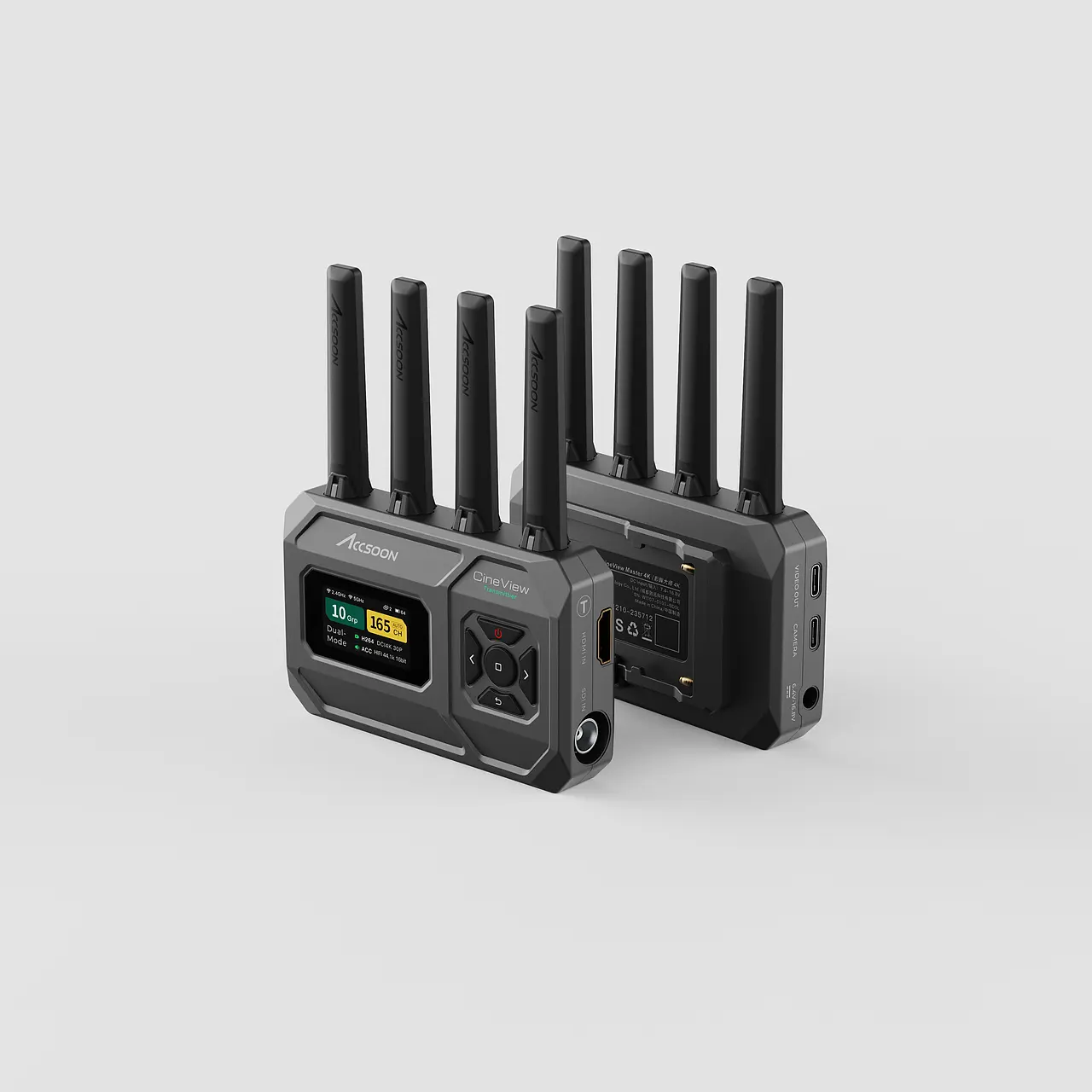

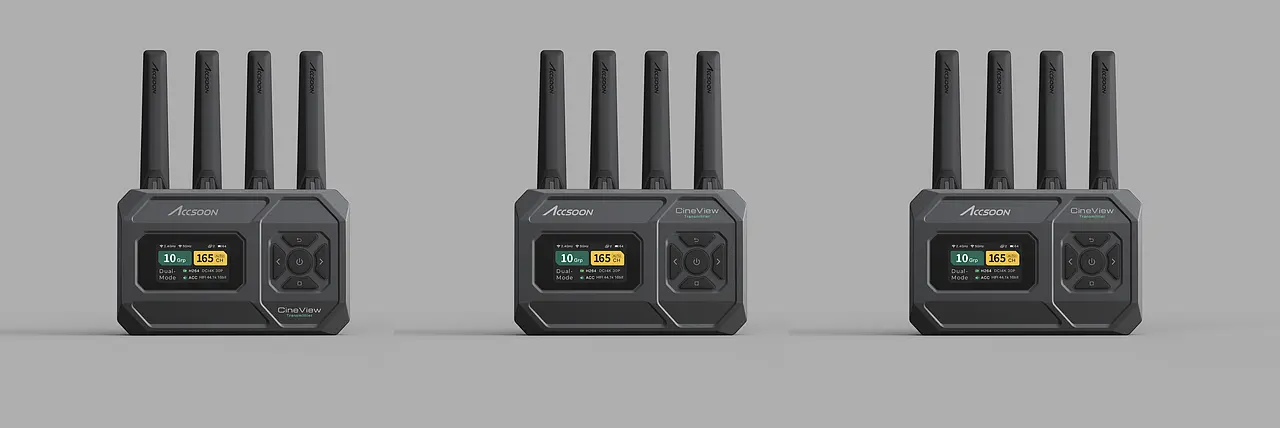

屏幕的宽度、操作区的位置和边框的厚度相互影响。继续比较正面比例；3D 打印样机暴露出的盲操与热管理问题，也推动了最后一轮调整。
04 / 定型与细节 / RESOLUTION
屏幕居中，操作更加直接。

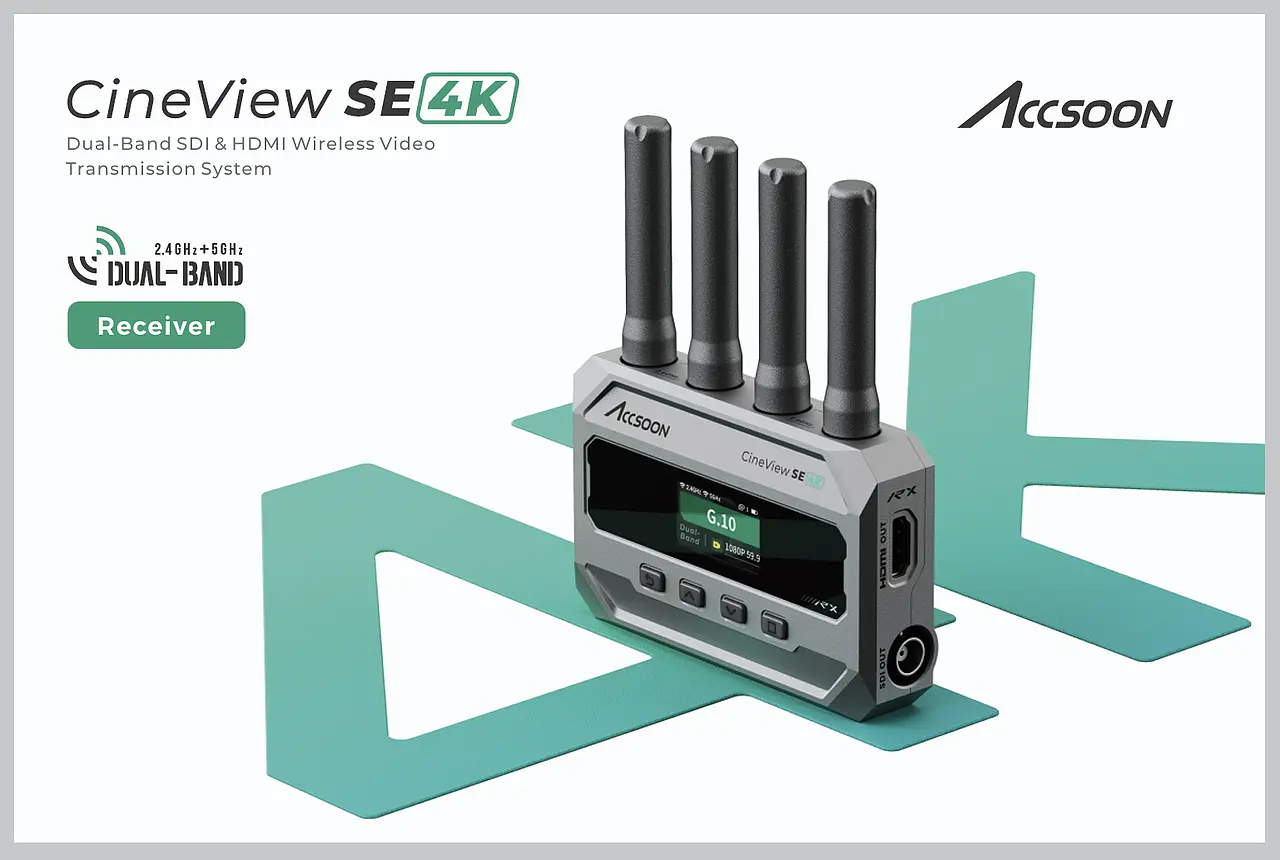

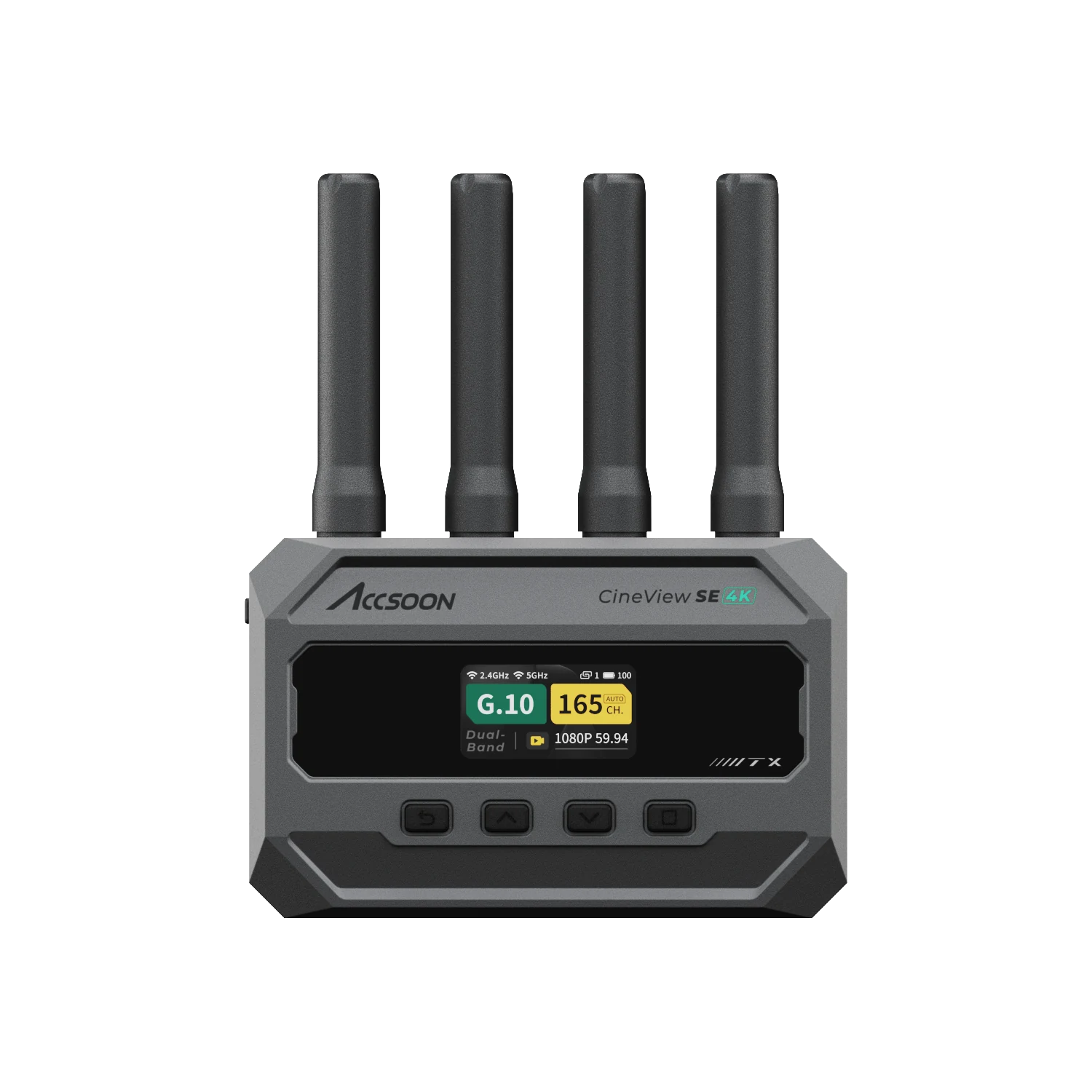

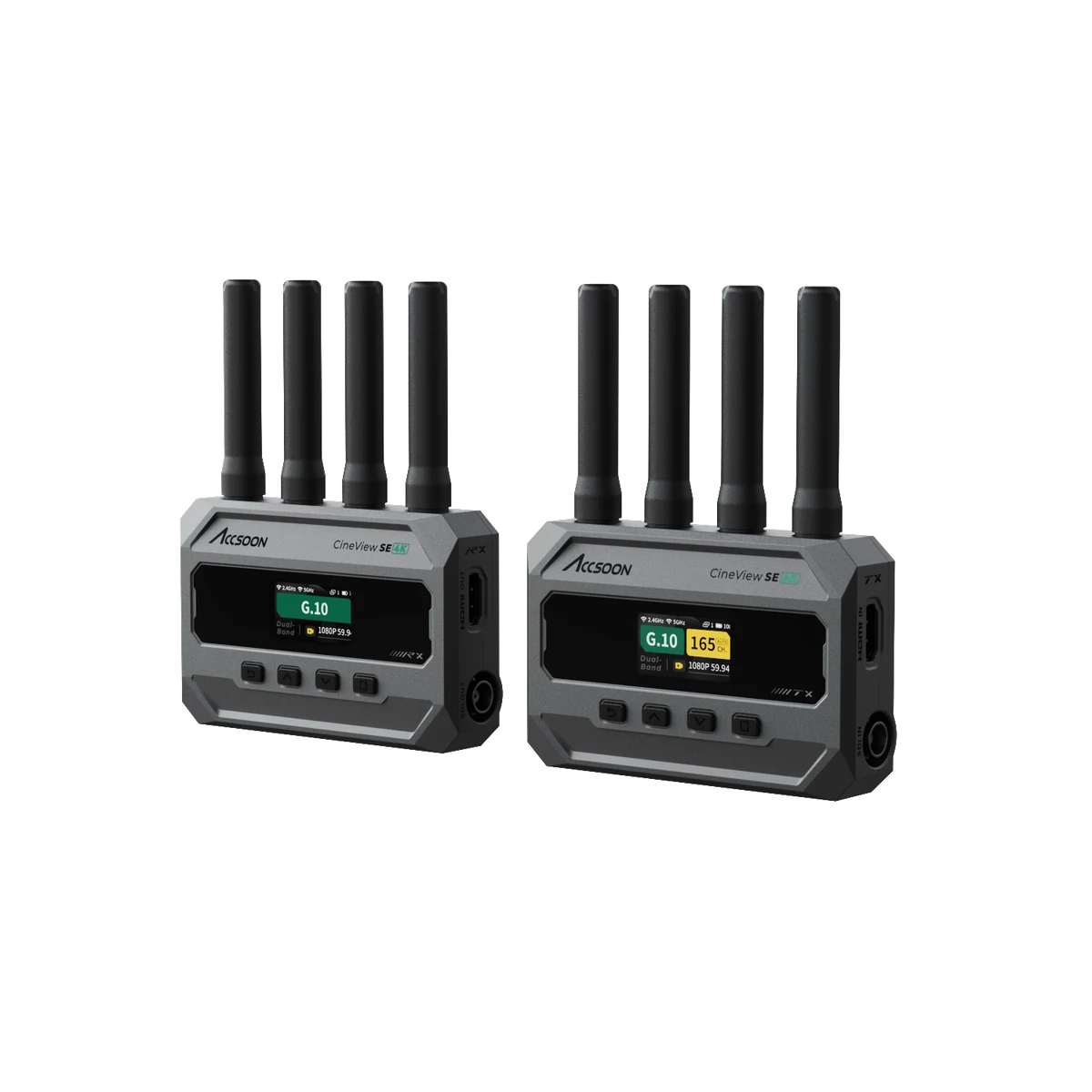

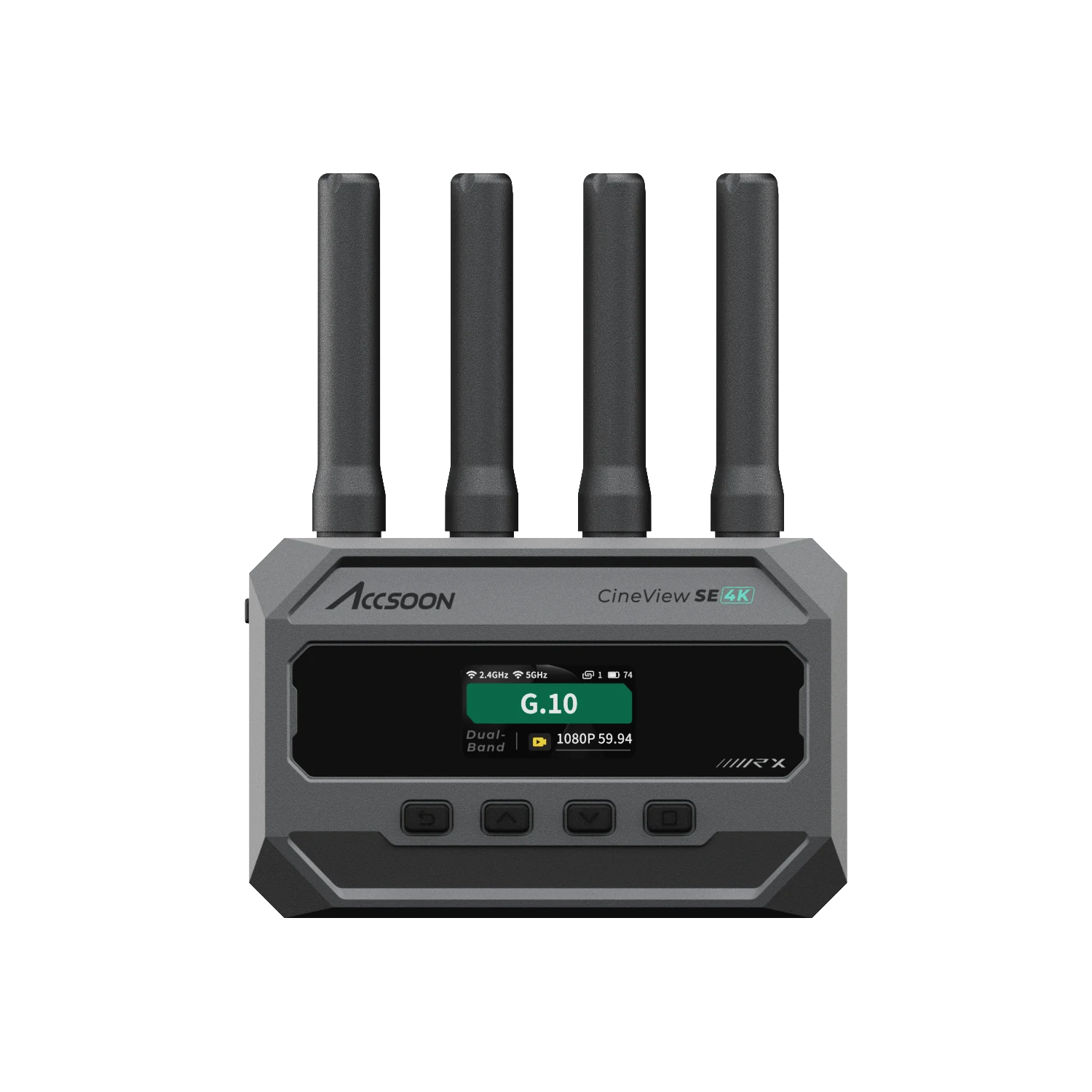

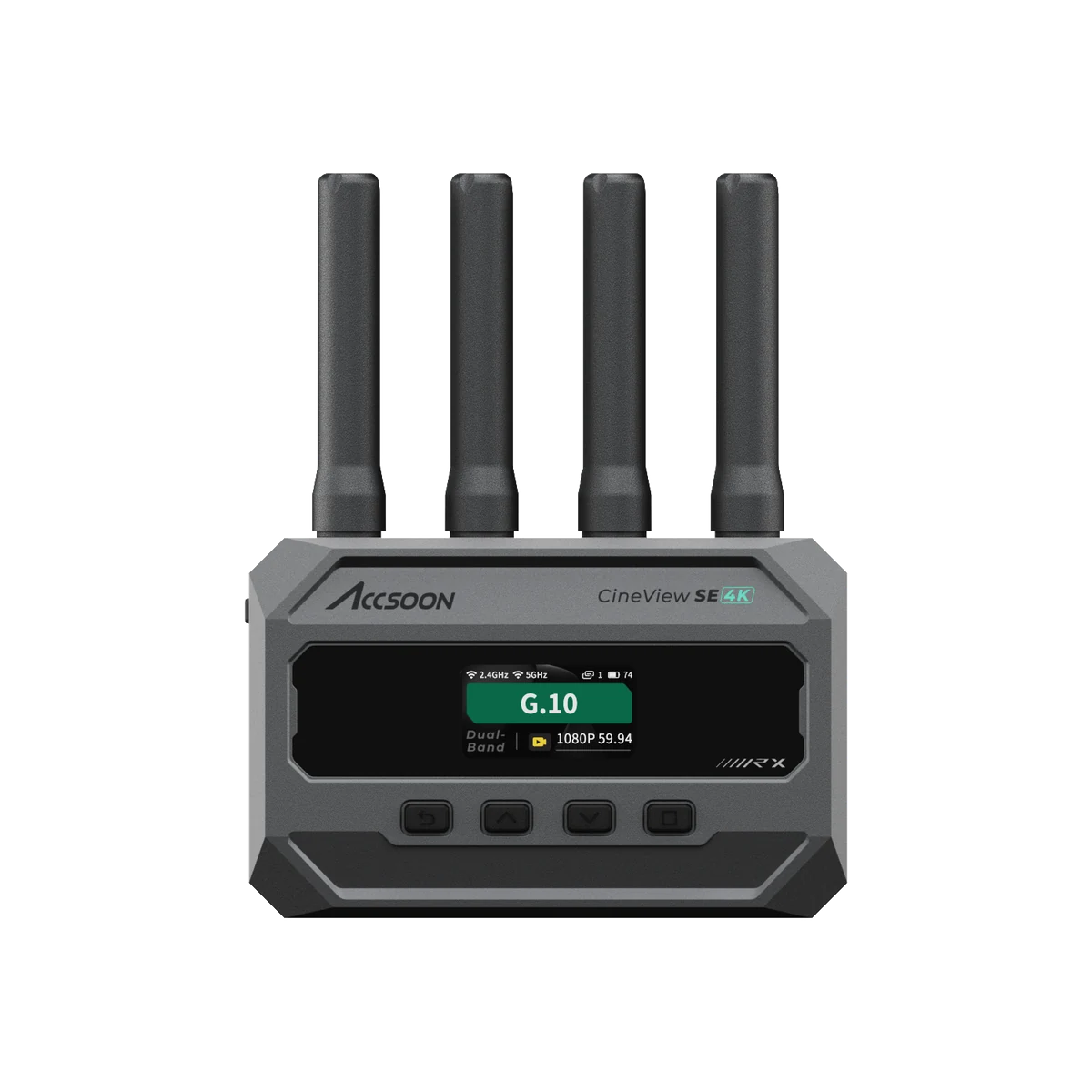

最终将四枚按键排列在屏幕下方，拉开操作间距，让信息与操作形成清晰分区。发射端与接收端延续同一套轮廓，通过 TX / RX 标识与对应细节建立区分。
接口与装机，回到使用中去看。

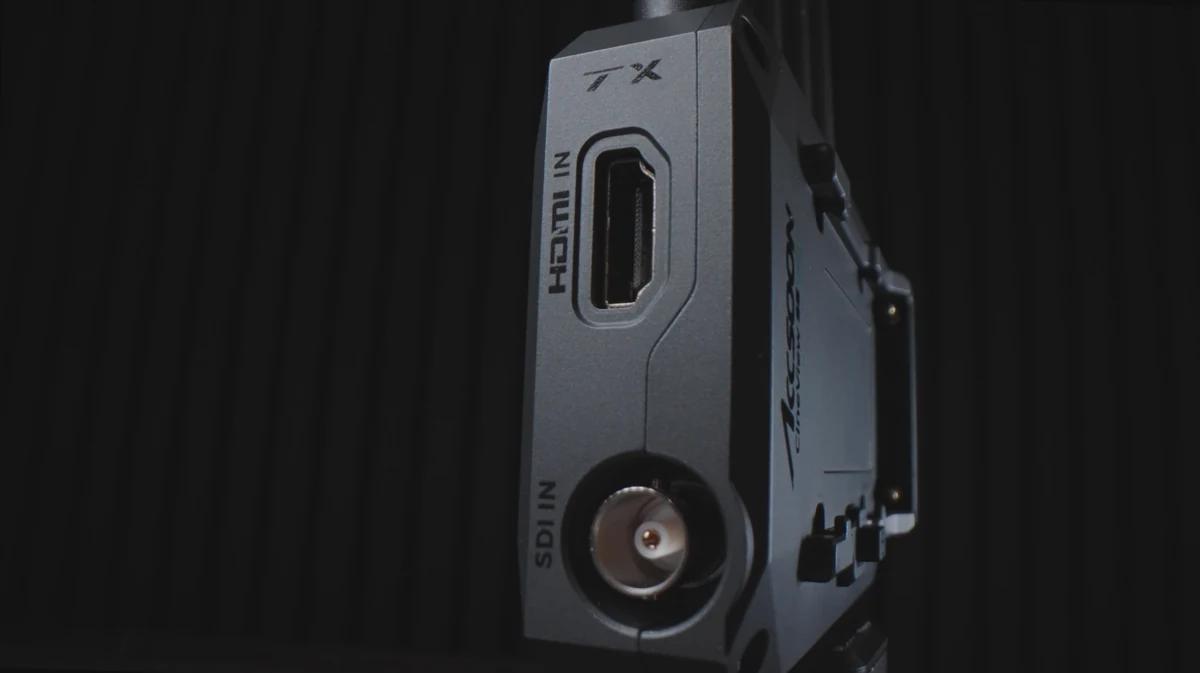

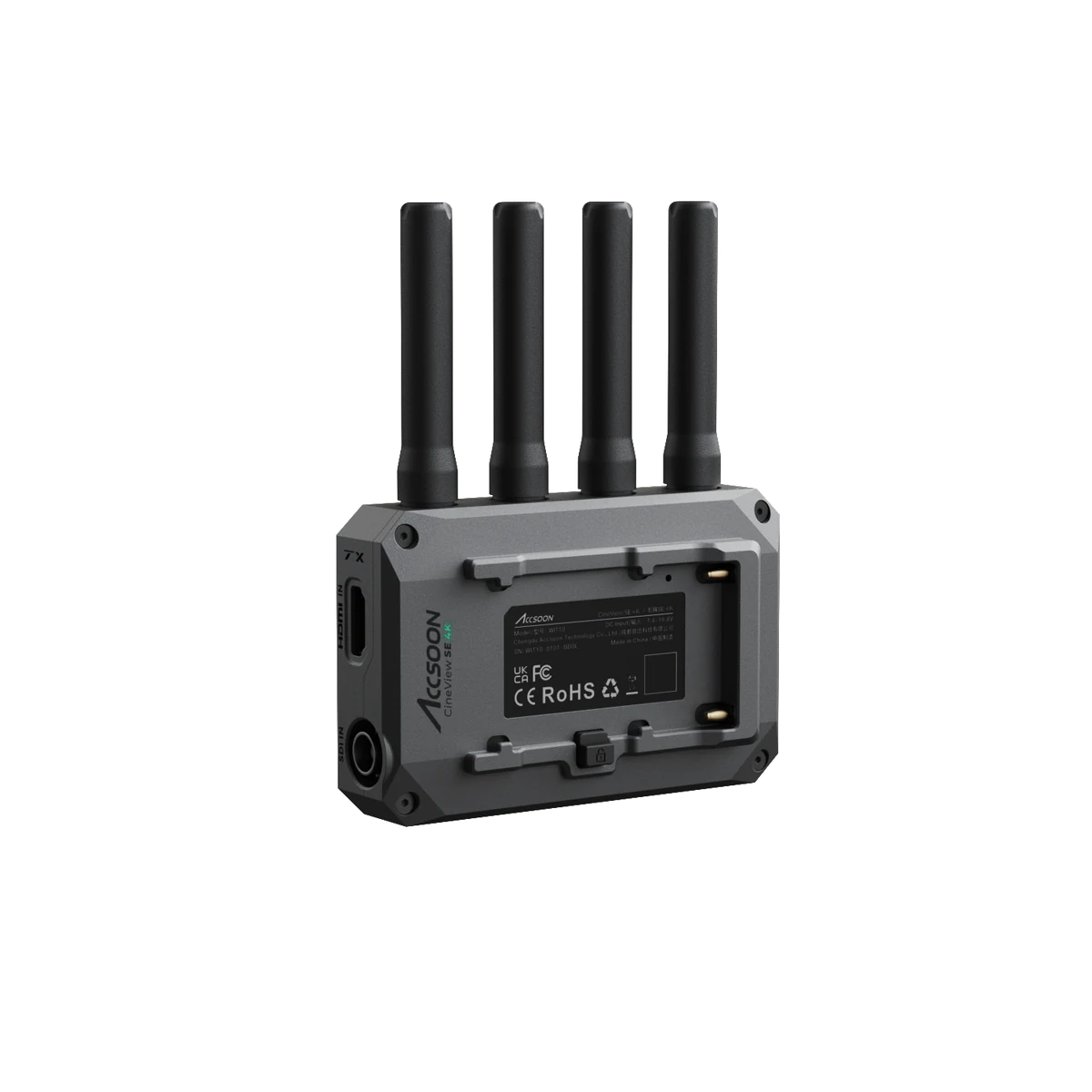

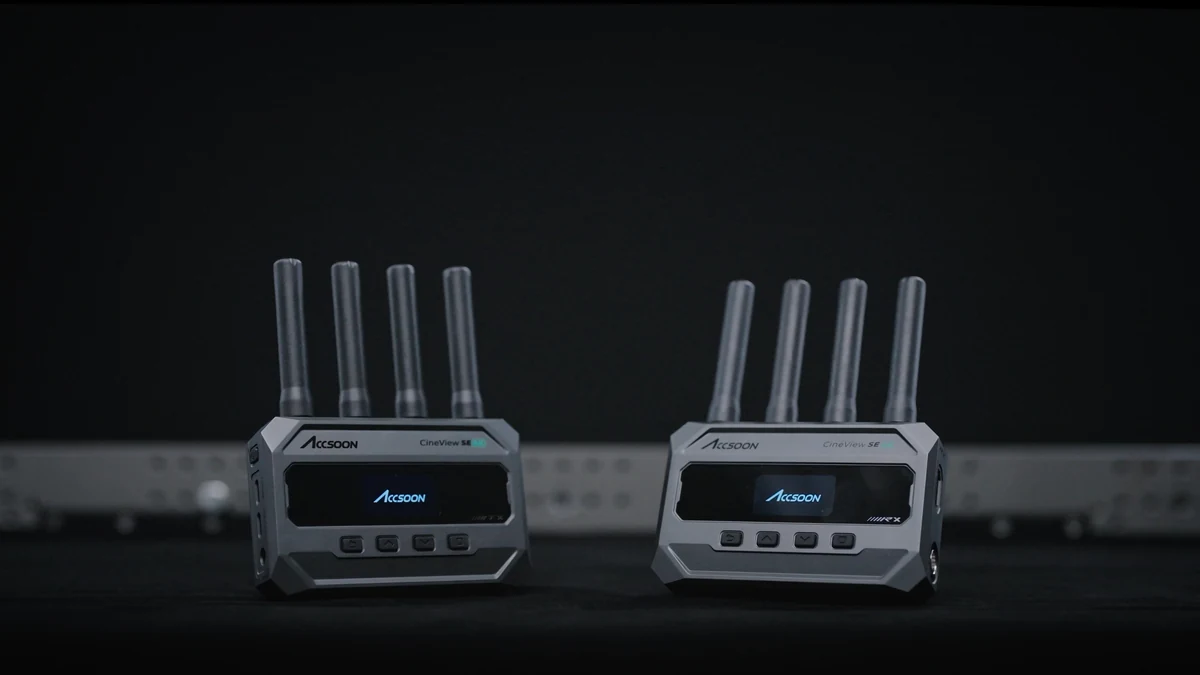

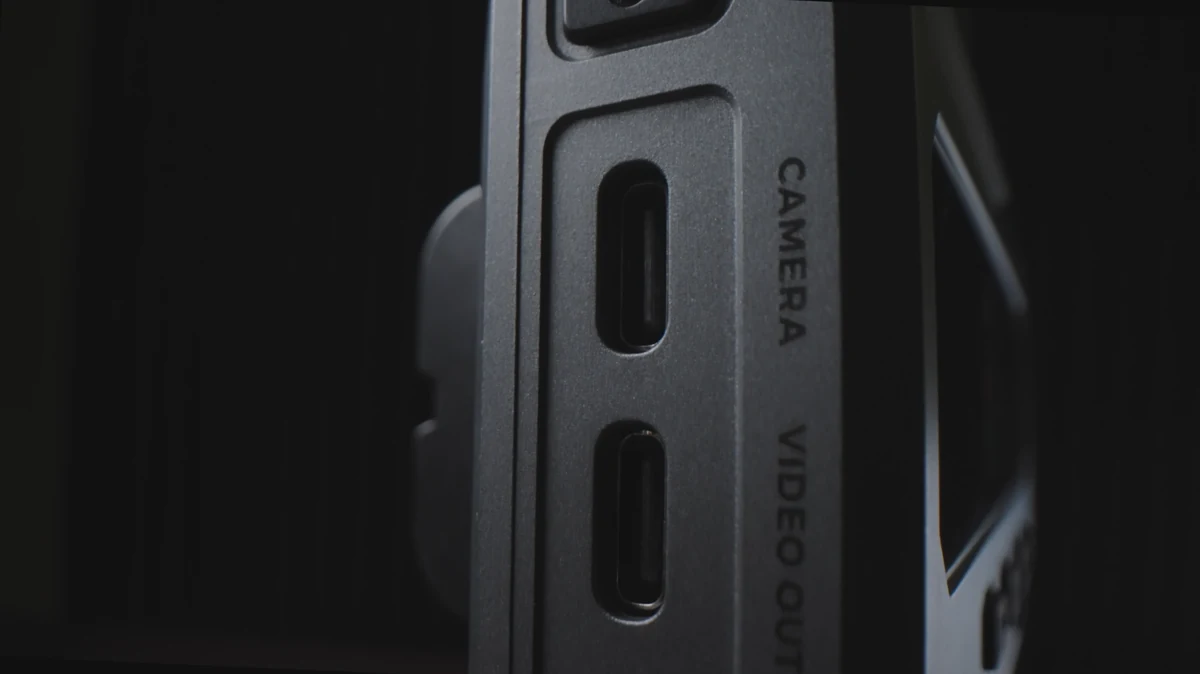

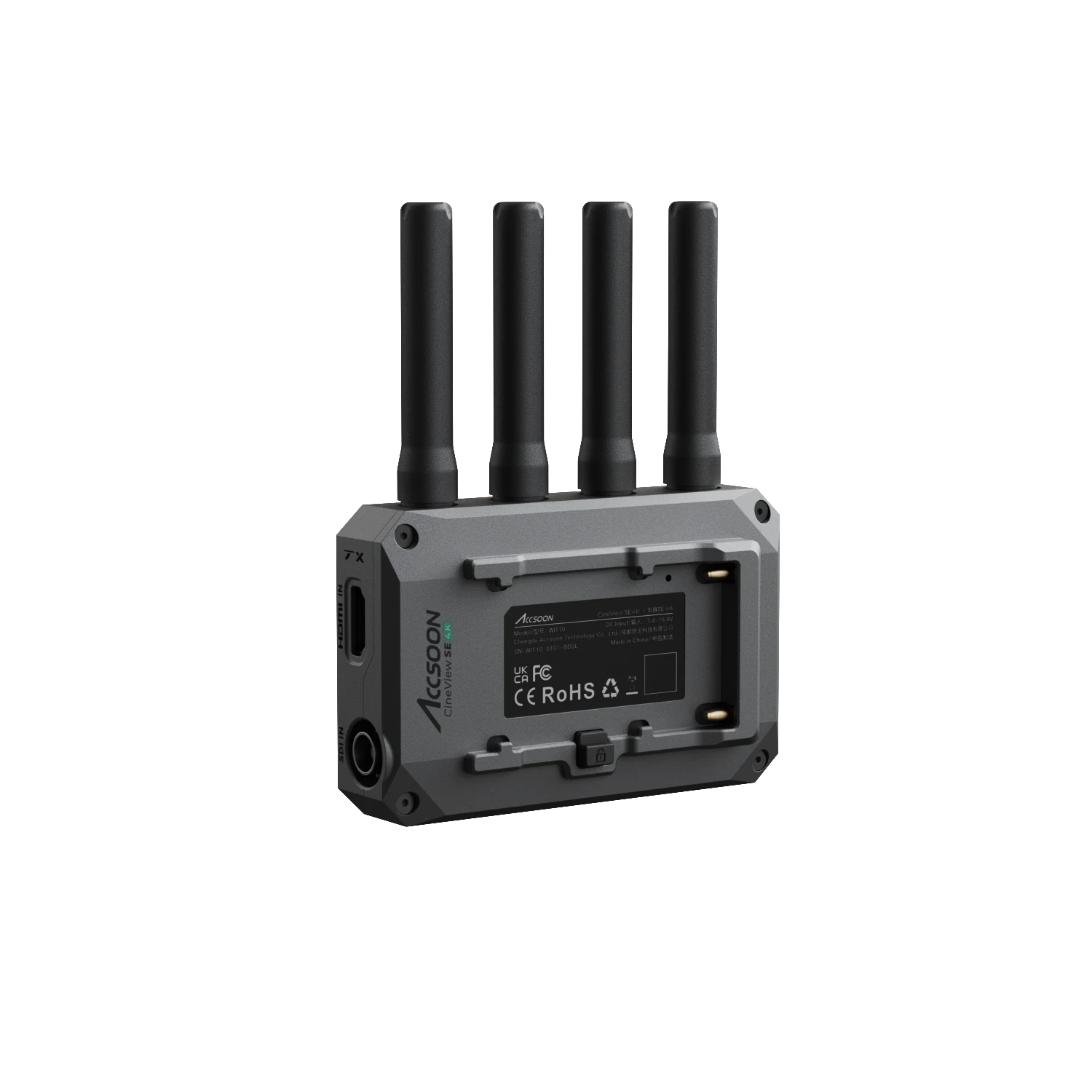

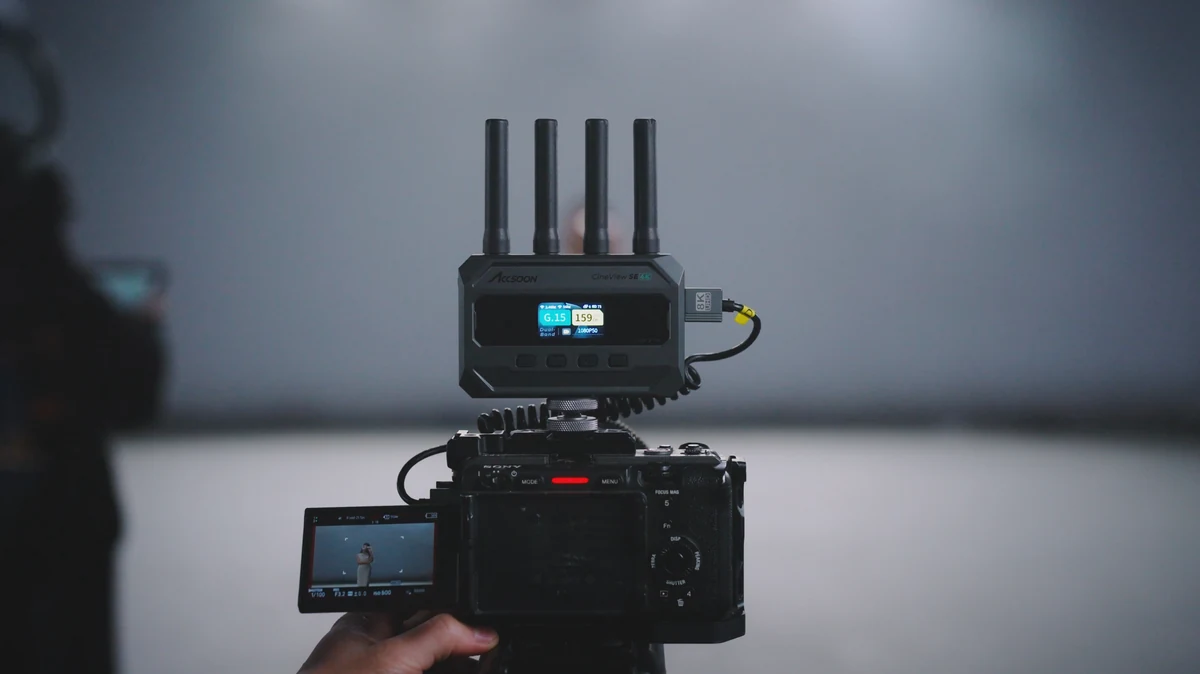

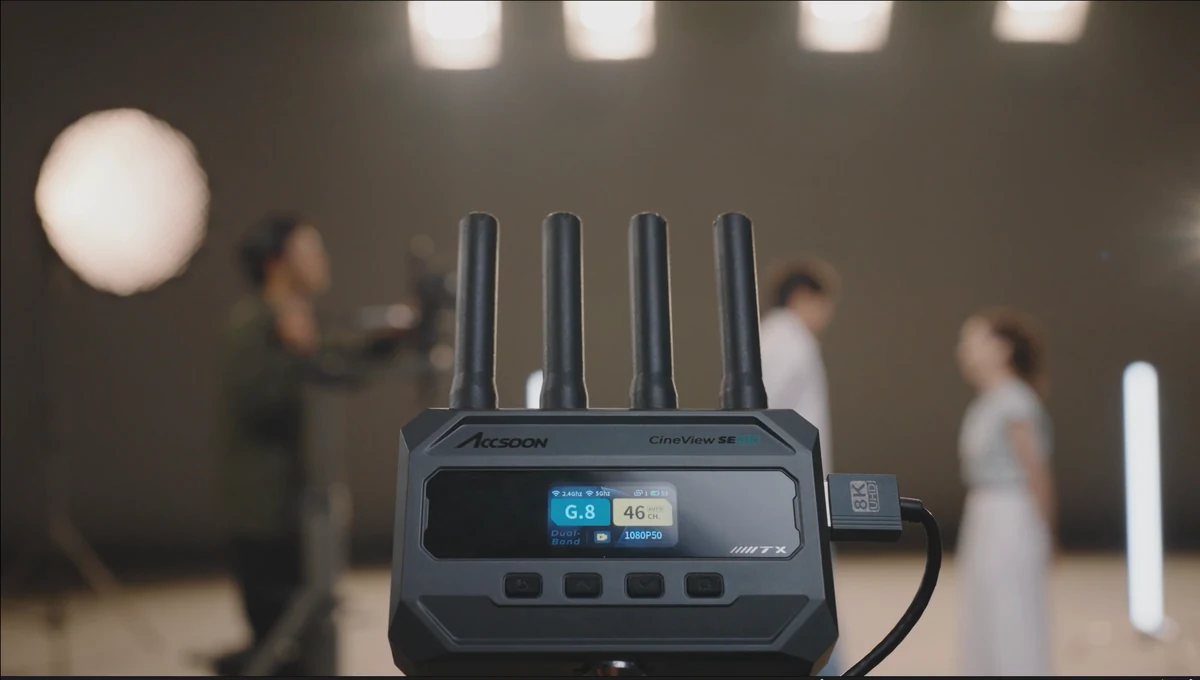

正面的操作区、侧面的接口和背面的安装位置，需要共同适应摄影机周边的有限空间。用一段近景，把产品、连接和装机关系放在一起看。
克制的颜色，明确的细节。

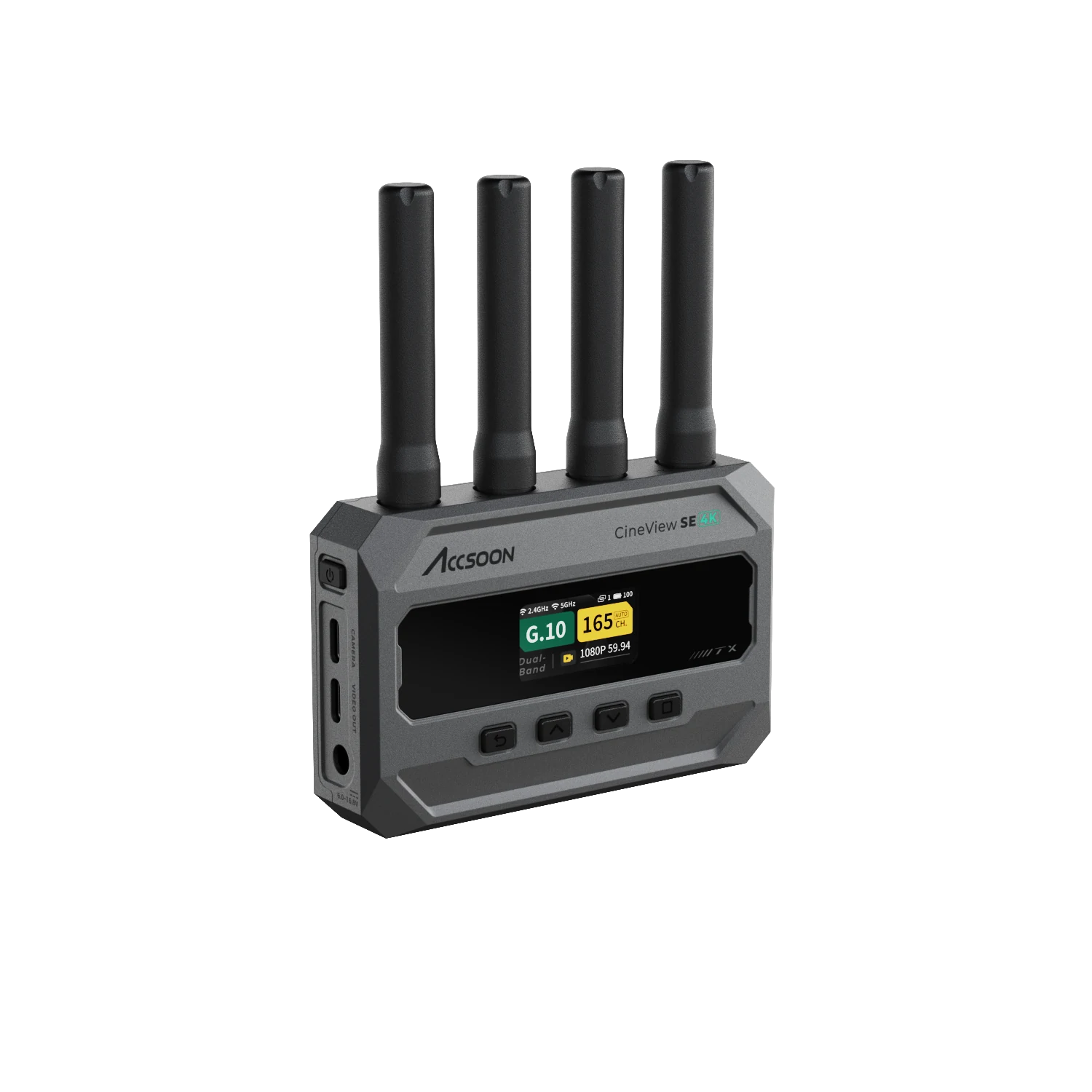

黑灰主体保留少量绿色识别。斜面信息通过黑色移印与 UV 亮光形成对比，亚克力区域以亮面烫银收口，让材料、标识与分件共同完成产品的细节表达。
05 / 包装延展 / PACKAGING
同一套秩序，延展到不同配置。

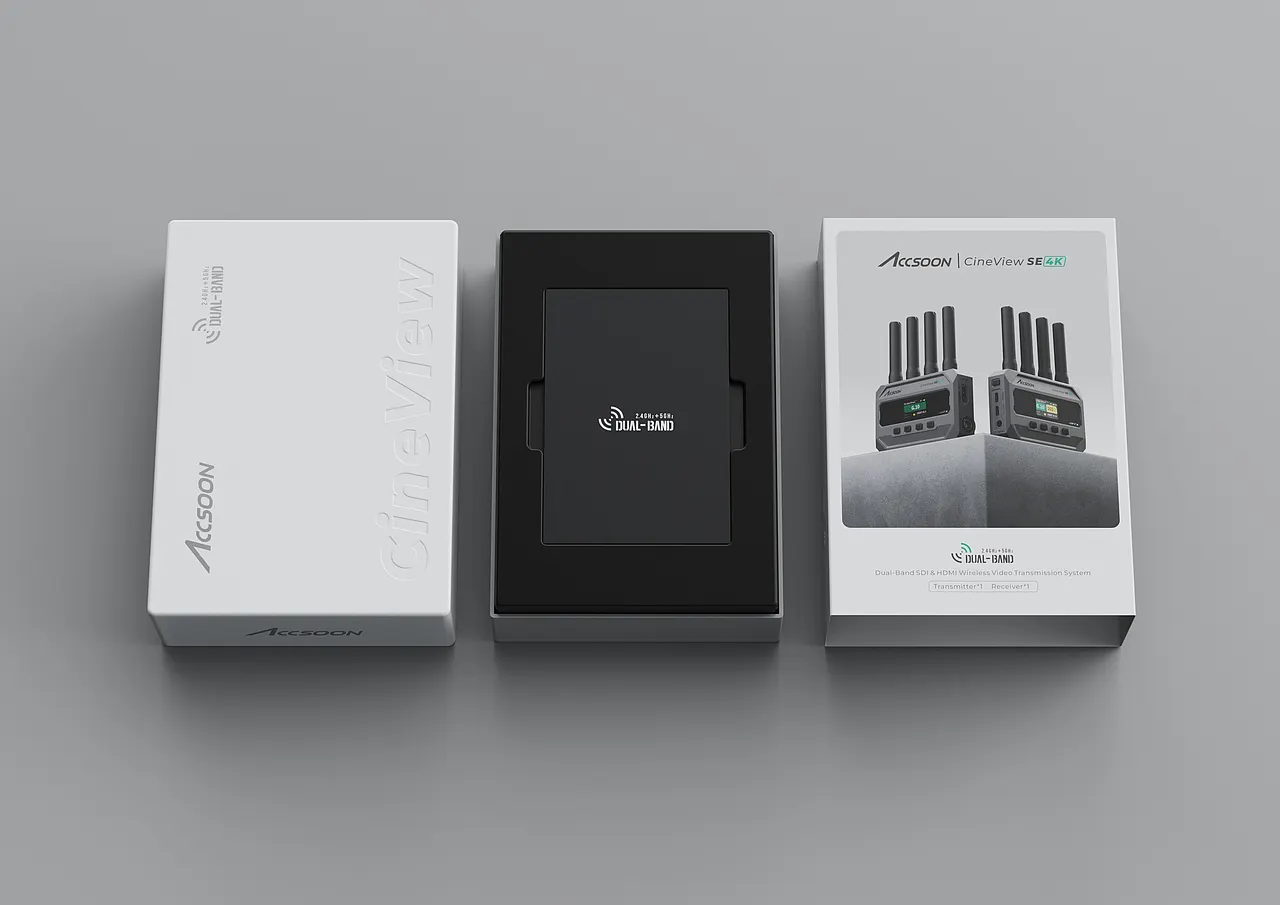

包装从图形与产品展示方式的比较开始，再将天地盒、内衬与纸套组合起来。共用盒体、区分纸套，是兼顾套装与单机识别、控制多型号包装复杂度的方向。
从外部识别，到内部保护。

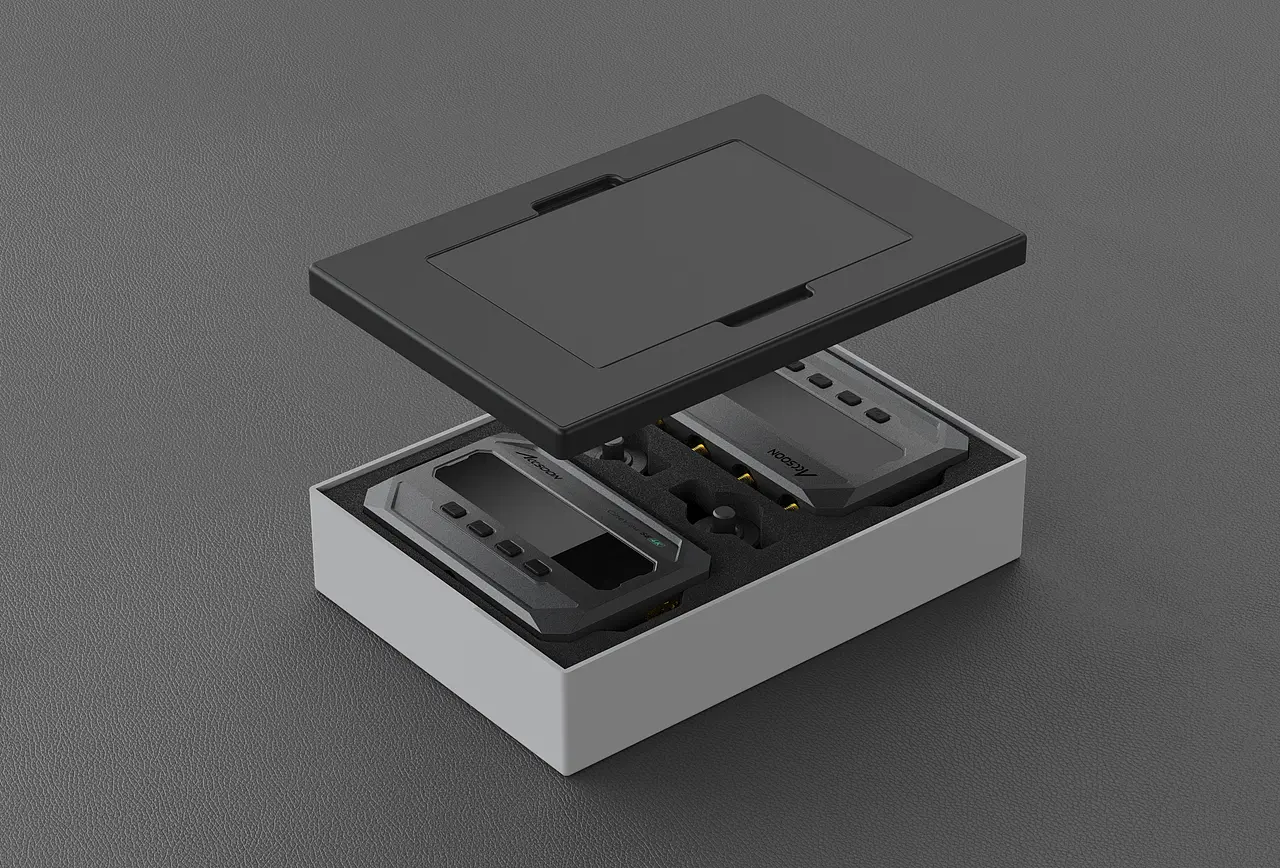

外部用产品图与绿色图形建立识别，内部围绕设备与附件安排收纳位置。纸套、盒盖和内衬各自承担明确的角色，组合为完整的包装。

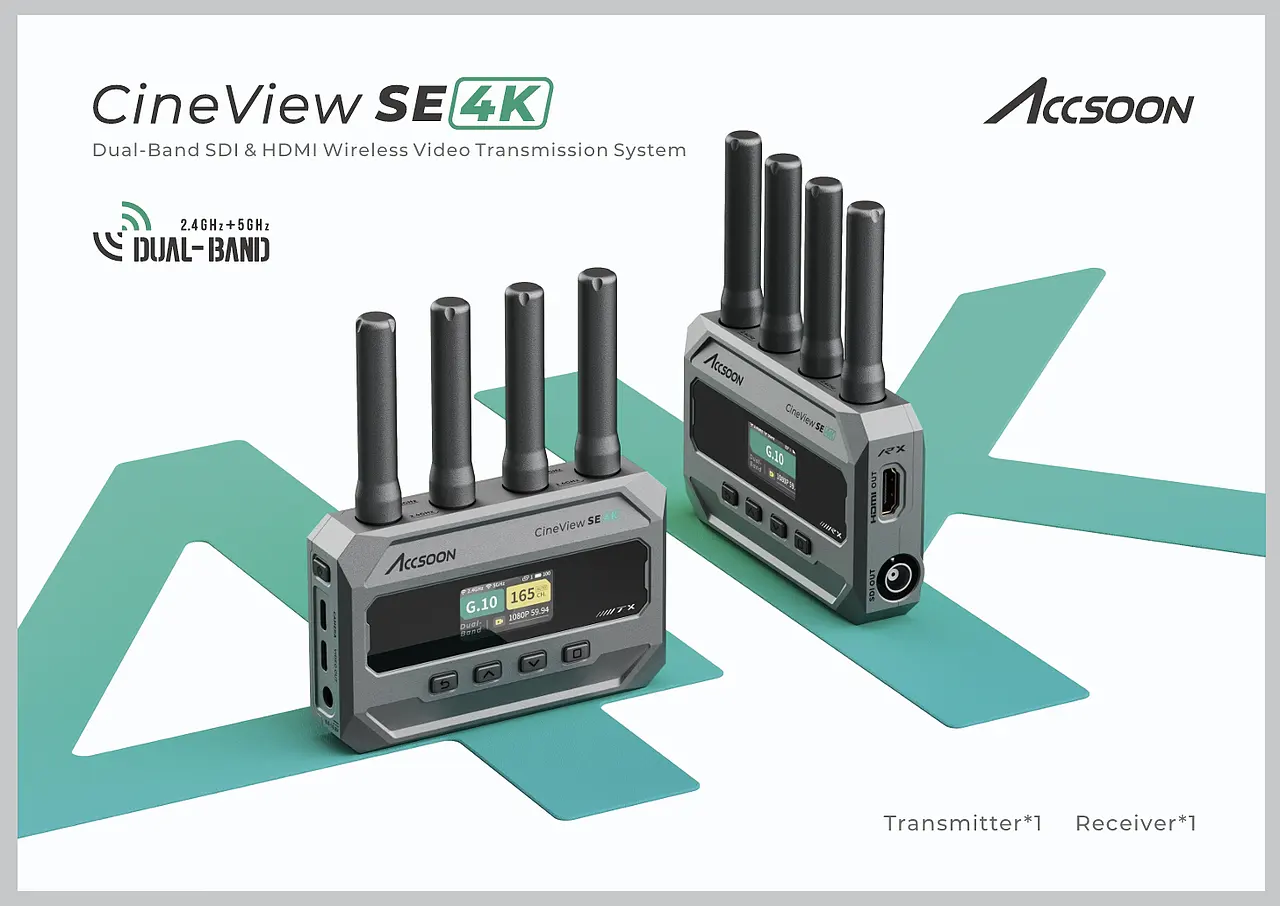

套装、发射端、接收端，一眼区分。
延续相同的版面结构，通过产品图与型号信息区分三种配置。保持系列一致，也让不同包装各自清楚。
06 / 回看 / REFLECTION
每一次调整，都在重新分配空间。
从竖版到横版，从风扇开口到铝合金散热，再到按键与包装的收敛，最终形式不是单独追求某一种造型的结果。成本、散热、天线、接口与操作共同决定了它应该成为的样子。
