02 / REAL CASE STUDY · JUL 2023
CineView
M7 Pro
旗舰级专业影视监看设备
01 / A NEW CHAPTER
让复杂的配置，
成为清晰的使用体验。
CineView M7 Pro 是一次围绕旗舰监看设备的设计探索。六根天线、双电池、散热与密集接口，需要被组织进同一台产品。设计从真实拍摄环境出发，在功能、外观、防护与制造条件之间反复寻找平衡。
- 项目启动
- 2023.07
- 我的工作
- ID 设计
设计工具 / Rhino · KeyShot · CDR · Photoshop · iPad
02 / 起点 / CONTEXT
一块屏幕之外，还有整套使用关系。
第一款旗舰级监视器，需要在功能、外观和行业识别上同时向前推进。天线如何布置、电池如何安装、接口如何操作，都影响着机身的形态与使用方式。
不是把功能藏进外壳，
而是让它们形成清楚的秩序。
03 / 定义 / DEFINITION
先理清功能，再安排形态。
六根天线需要兼顾信号干扰、耐用性与操作便捷，其中两根被整合进机身。双 NPF 电池预留不同厚度的使用空间；风扇进风、被动散热筋与接口，共同决定了背面的主要设计面。

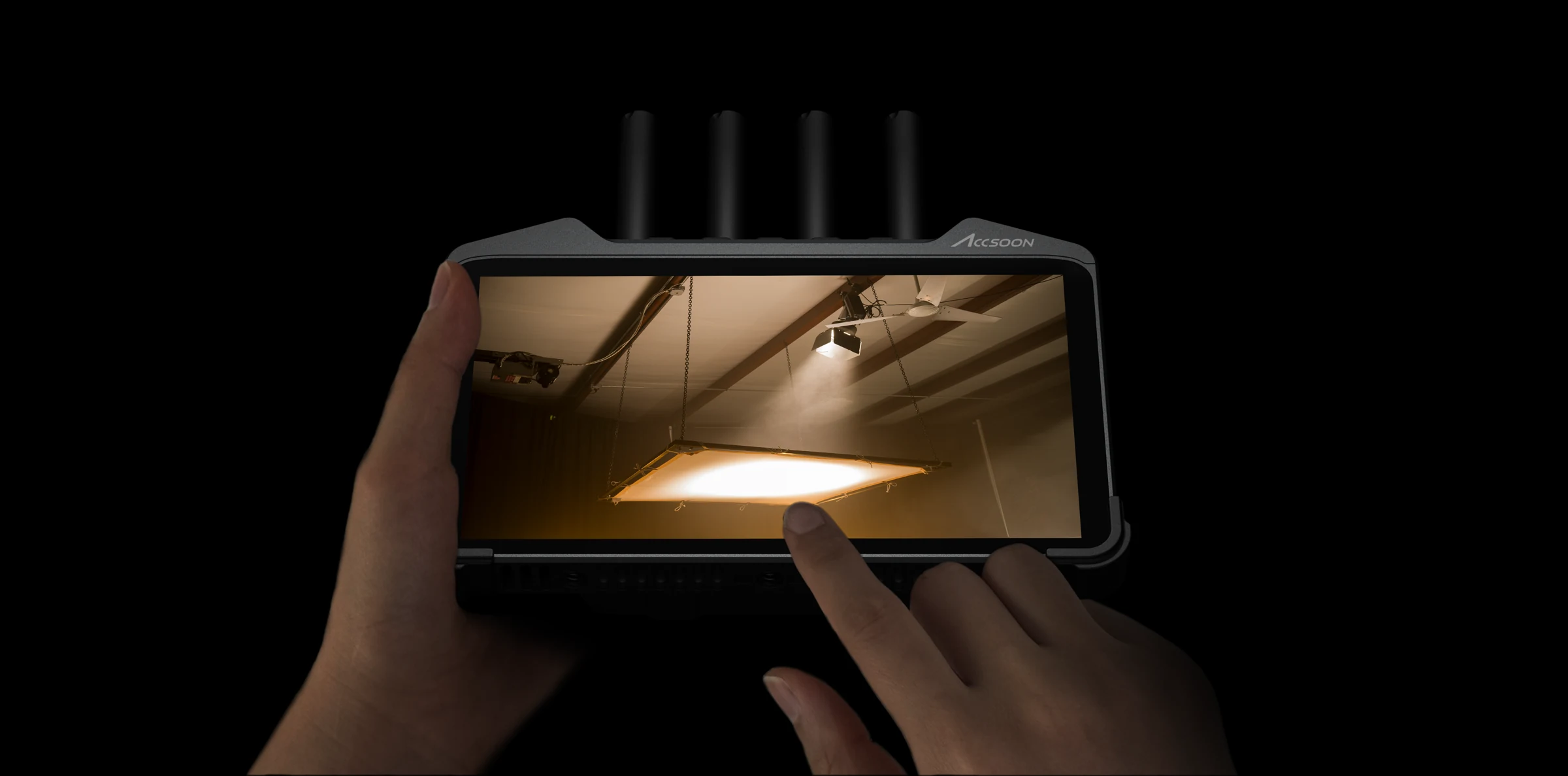

从显示，到握持。

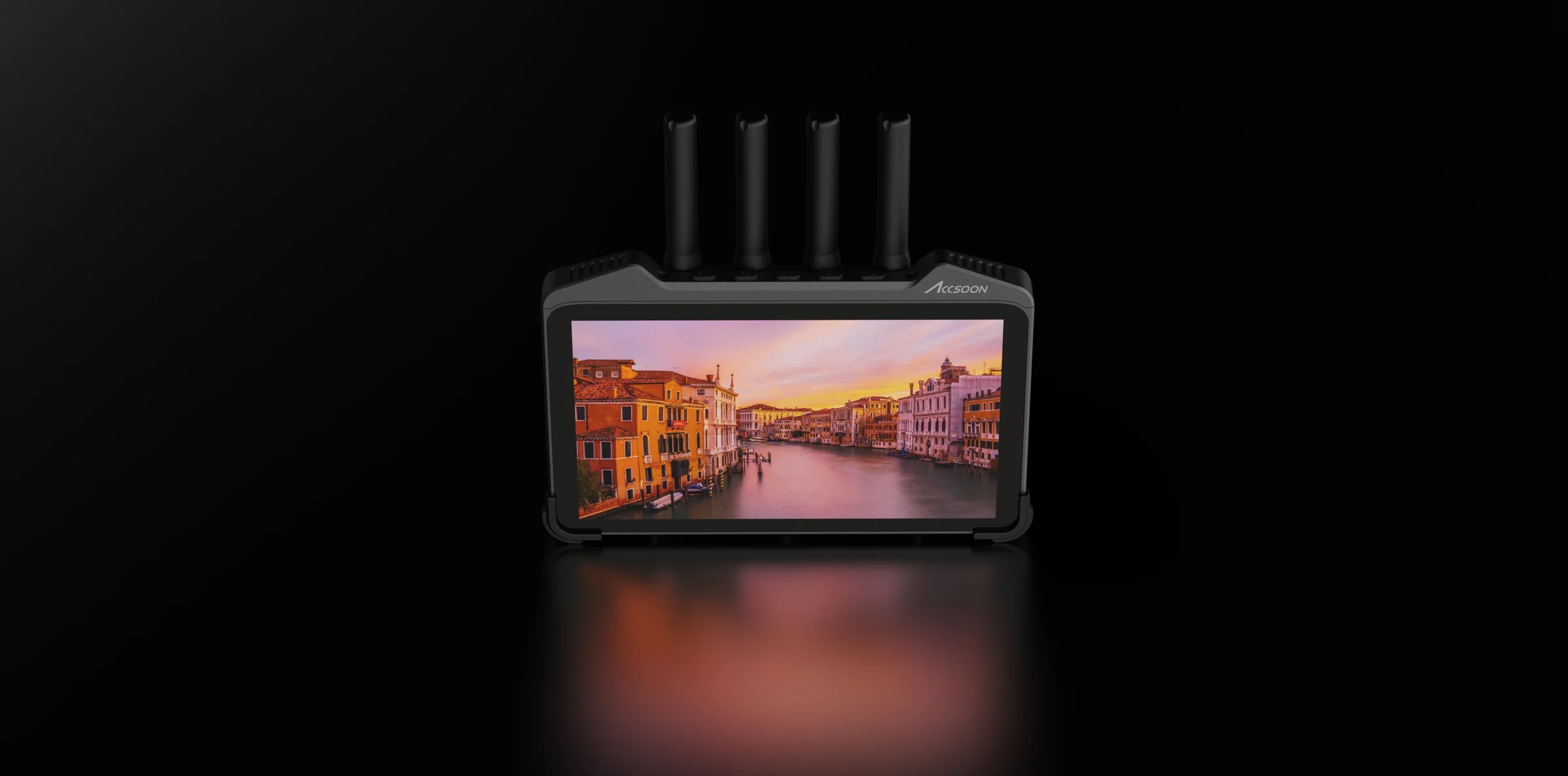

屏幕、保护框、手柄与电池并非彼此独立。设计需要同时照顾正面的观看、侧面的握持，以及背面的安装和操作。
04 / 探索 / EXPLORATION

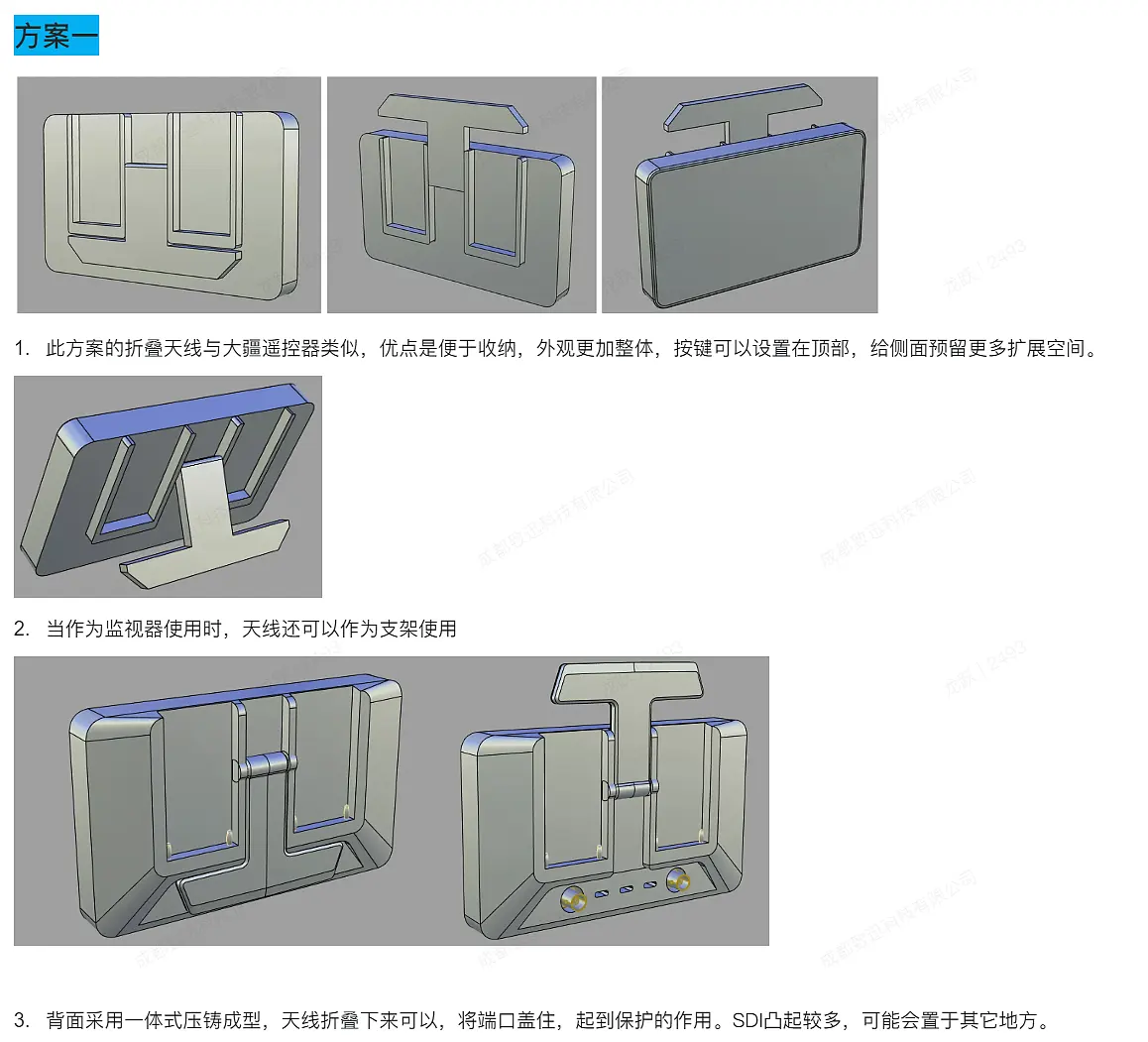

把可能性铺开，再逐步收敛。

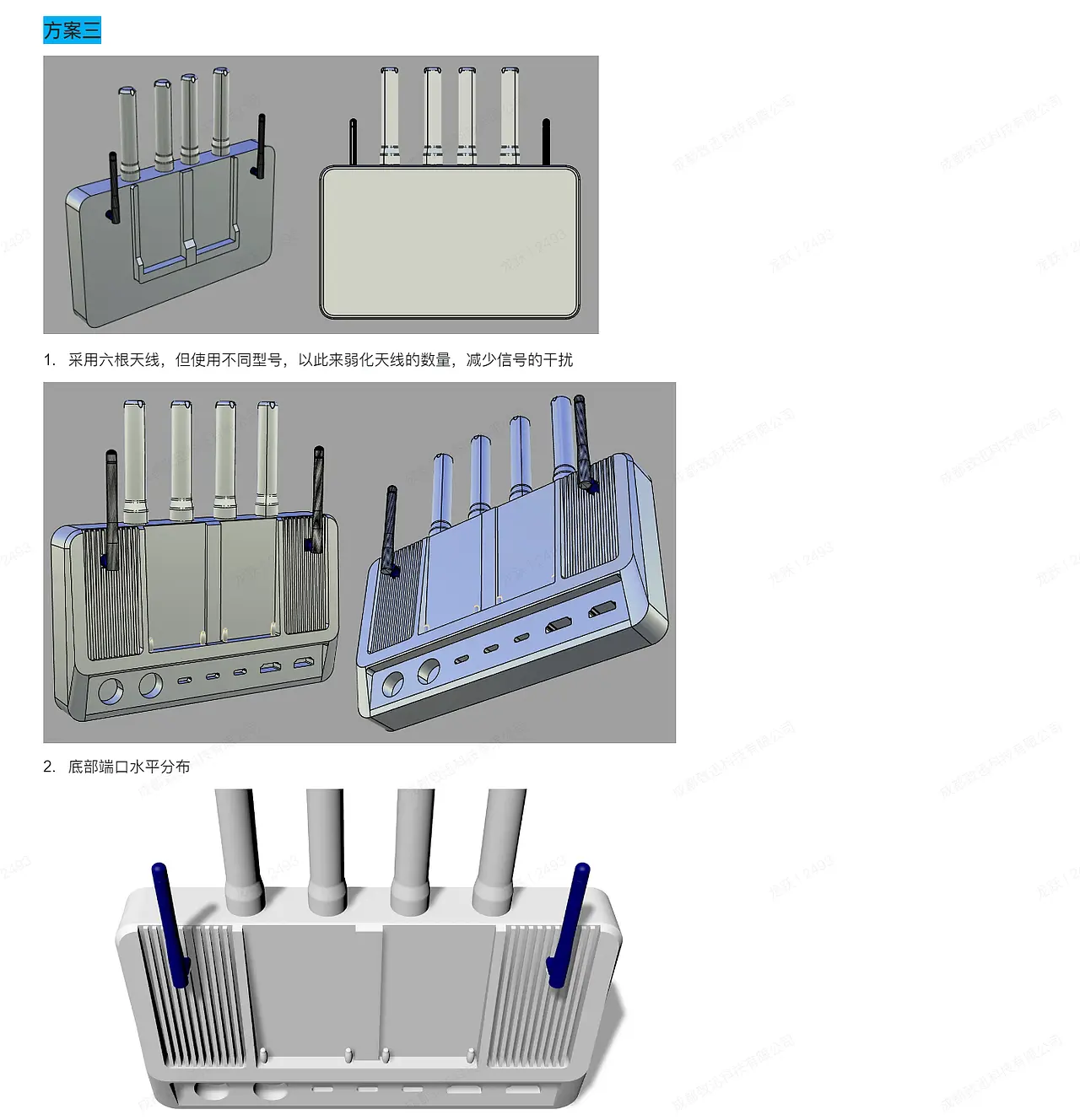

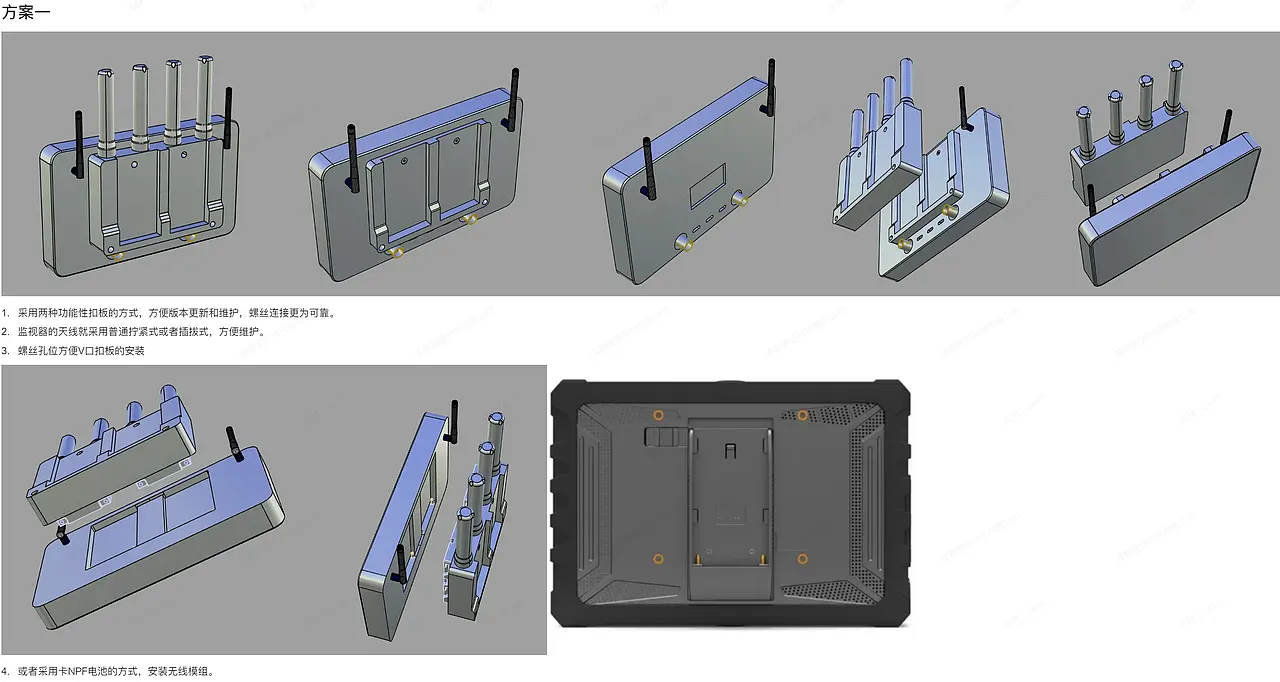

天线与机身的关系，是多轮方案探索的核心。比较不同的布置、比例与背部形态，让外观判断始终与结构复杂度、耐用性和操作空间放在一起。

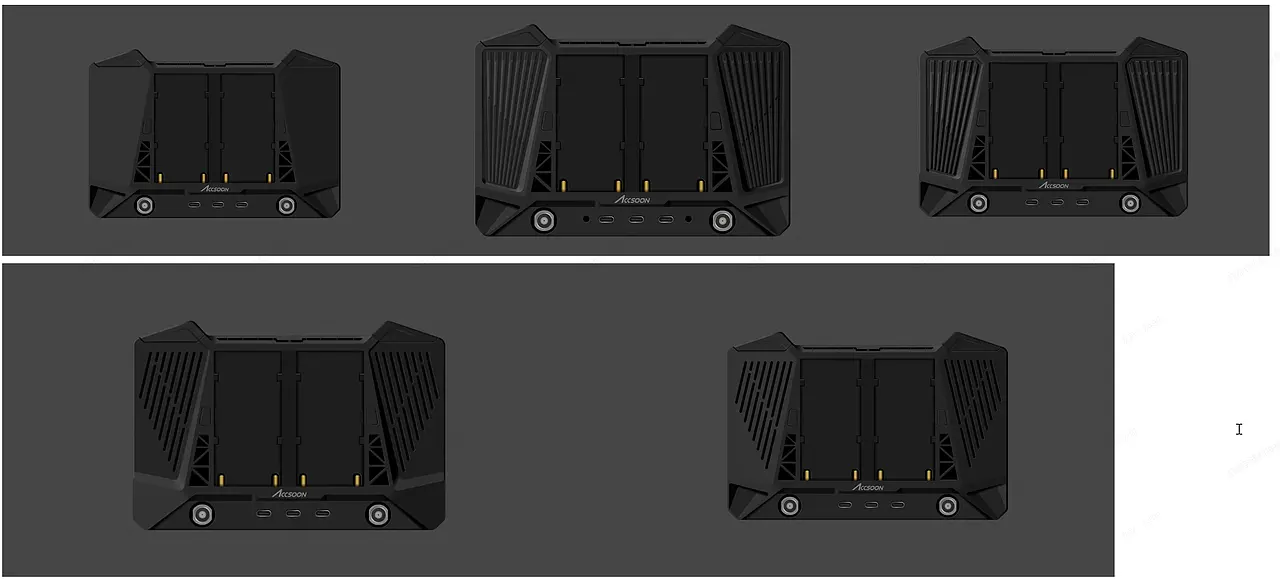

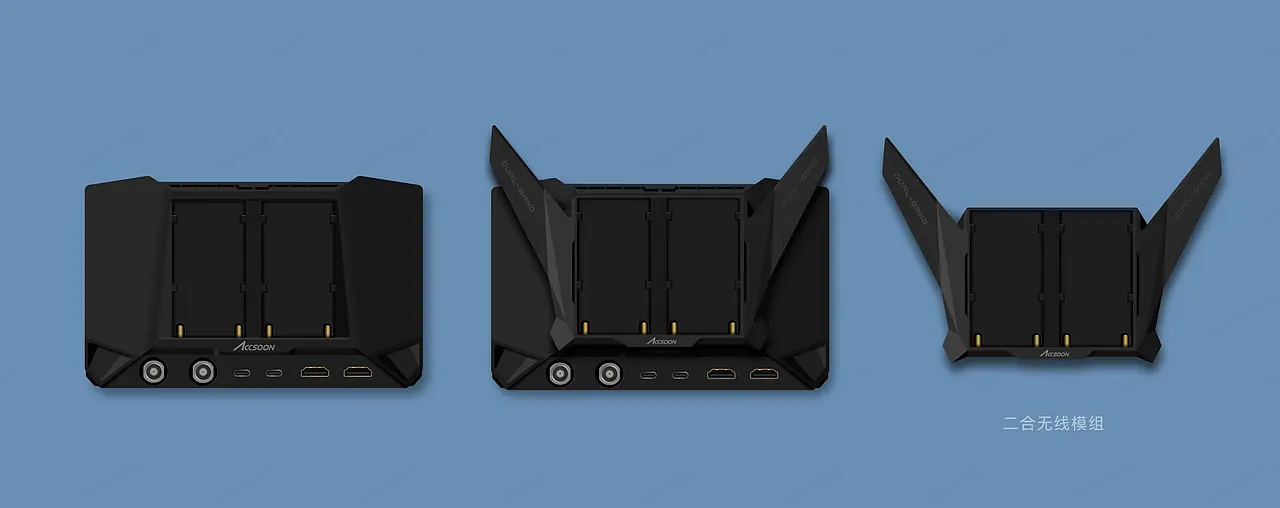

在比较中，理清取舍。
将不同方案并置，比较天线、机身与背部布局，让每一次调整都有明确的对象。
05 / 深化 / FORM & FUNCTION
让机械感，有功能上的依据。
将高达式的机械感收敛为旗舰设备的造型语言。散热格栅、天线与分件关系不再只是局部细节，而是共同构成产品的识别。

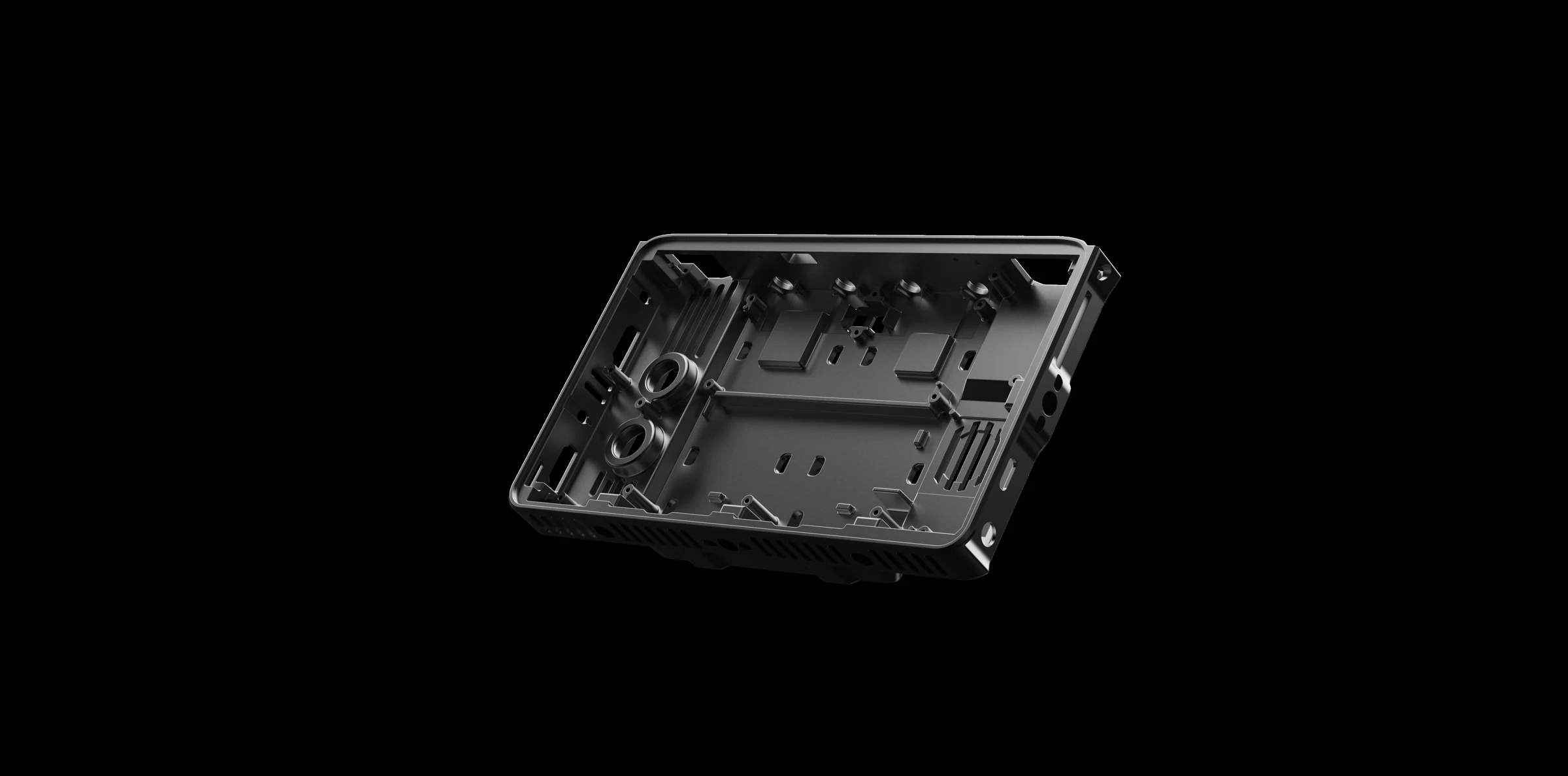

壳体 / HOUSING
从外观，深入结构。
铝合金压铸壳体承接机身的形态。分件、散热与安装位置一起，构成外观背后的结构关系。

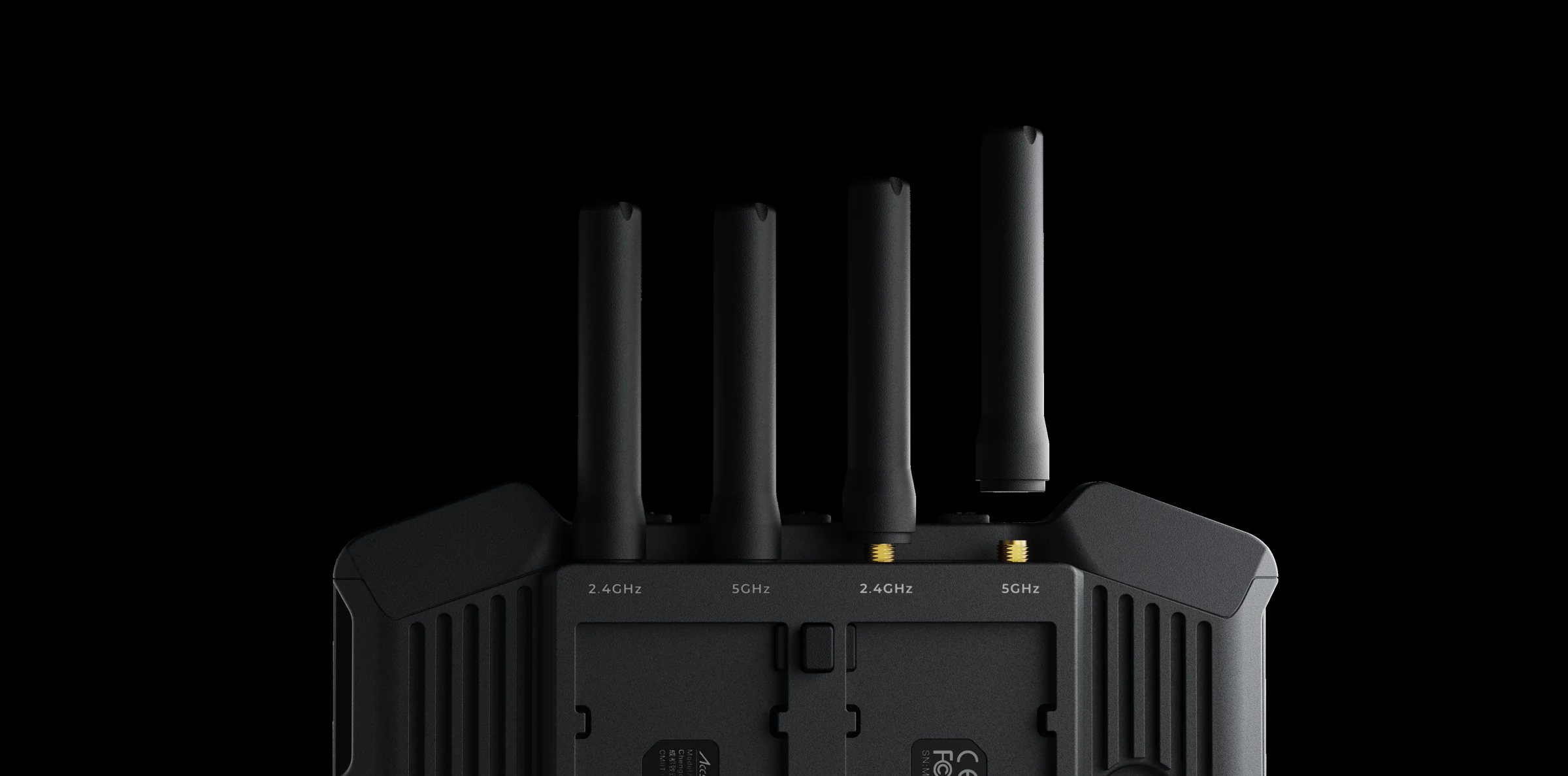

天线 / ANTENNAS
功能与形态，在此连接。
可拆卸天线延续机身的机械语言，同时明确天线与壳体的连接关系。
SHARED TOOLING / 共用模具
一套模具，两种 SKU。
同一套模具，承载带图传与不带图传两个版本：带图传版配有天线，不带图传版没有天线。以共用模具为基础，通过功能与天线配置的差异，形成两种产品选择。
06 / 成品 / IN REAL LIGHT

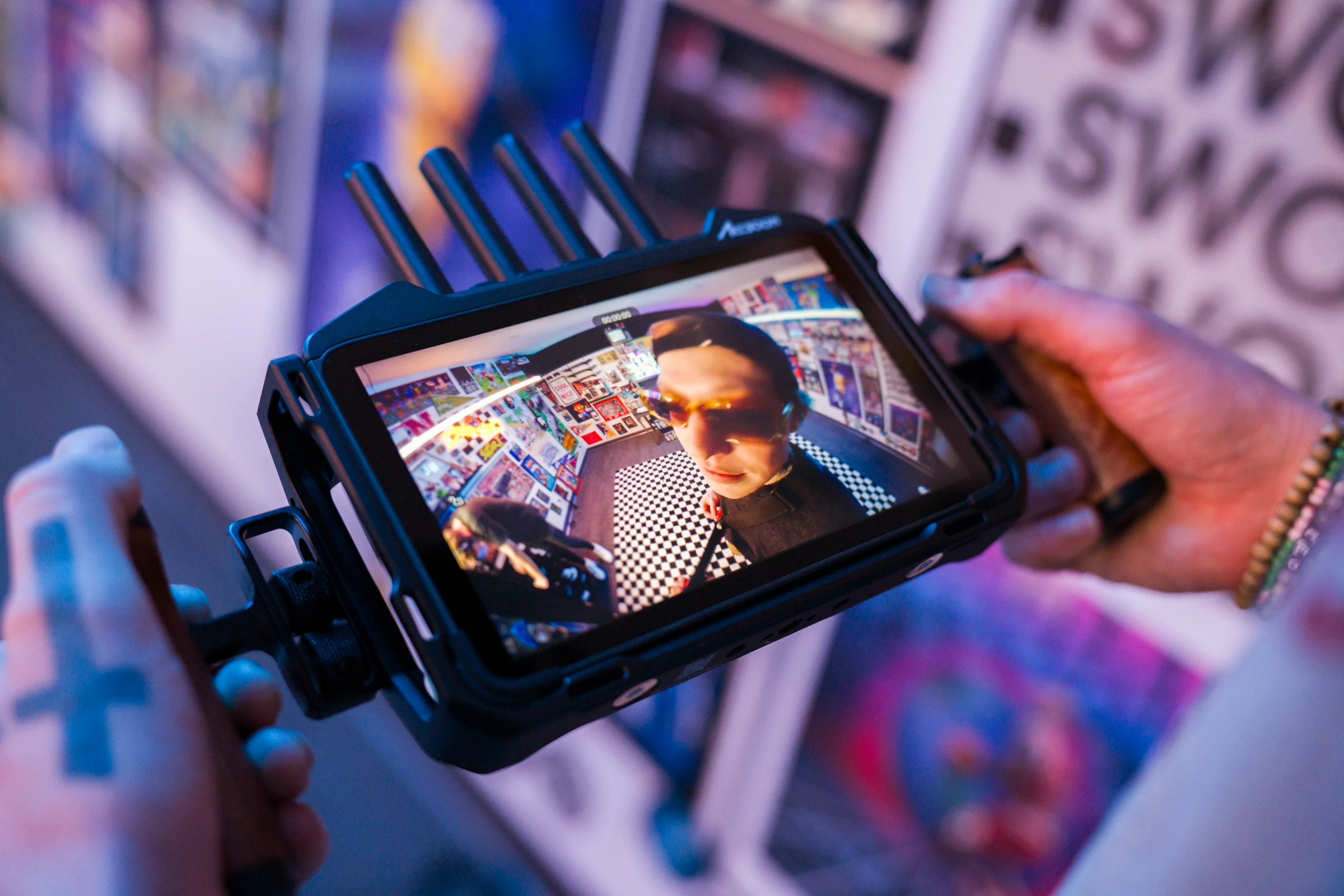

从设计画面，走进真实光线。

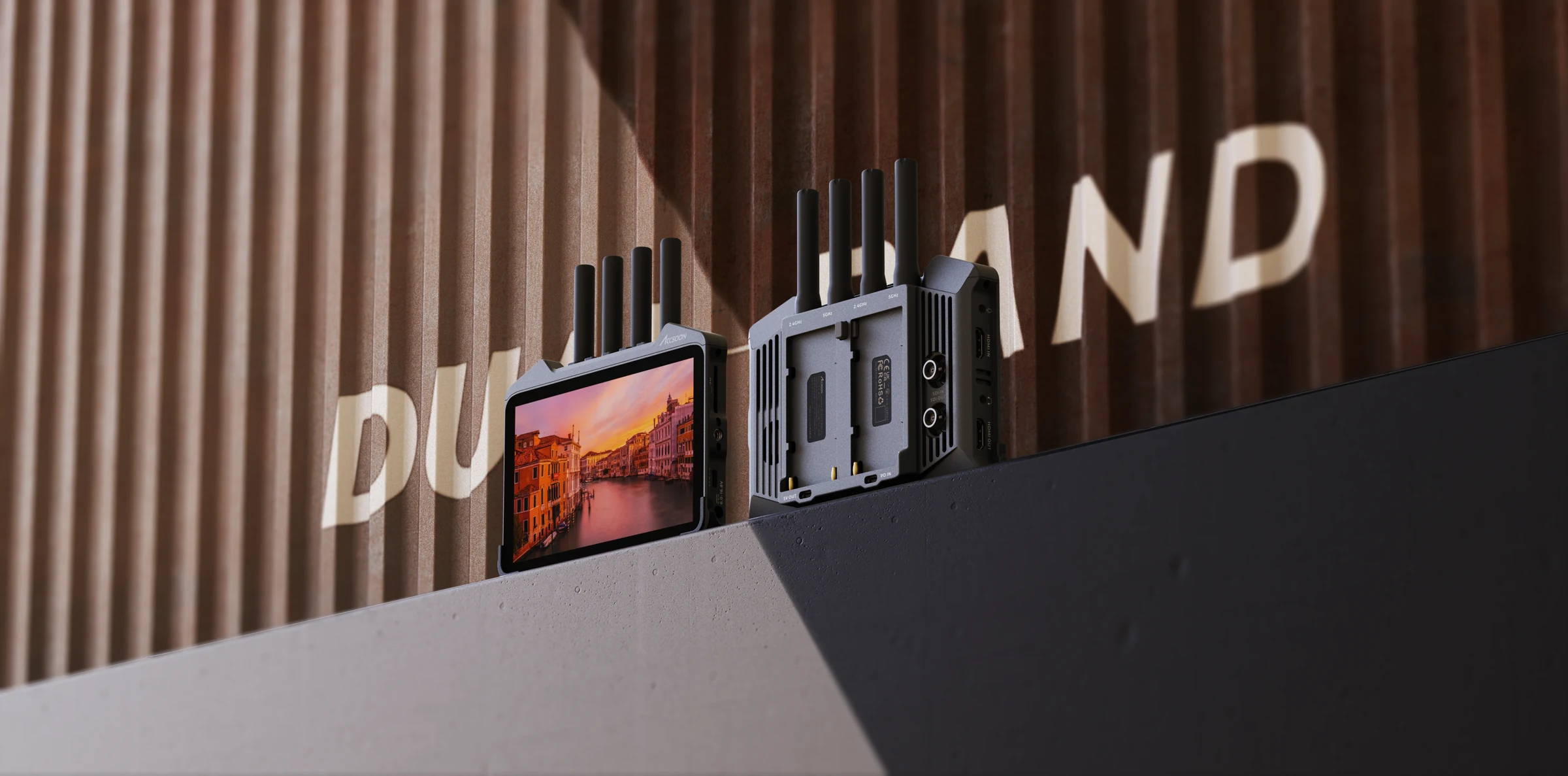

机身、附件与表面处理，最终落在真实产品上。从整体到细节，重新看电池位、接口、散热结构与保护框的关系。

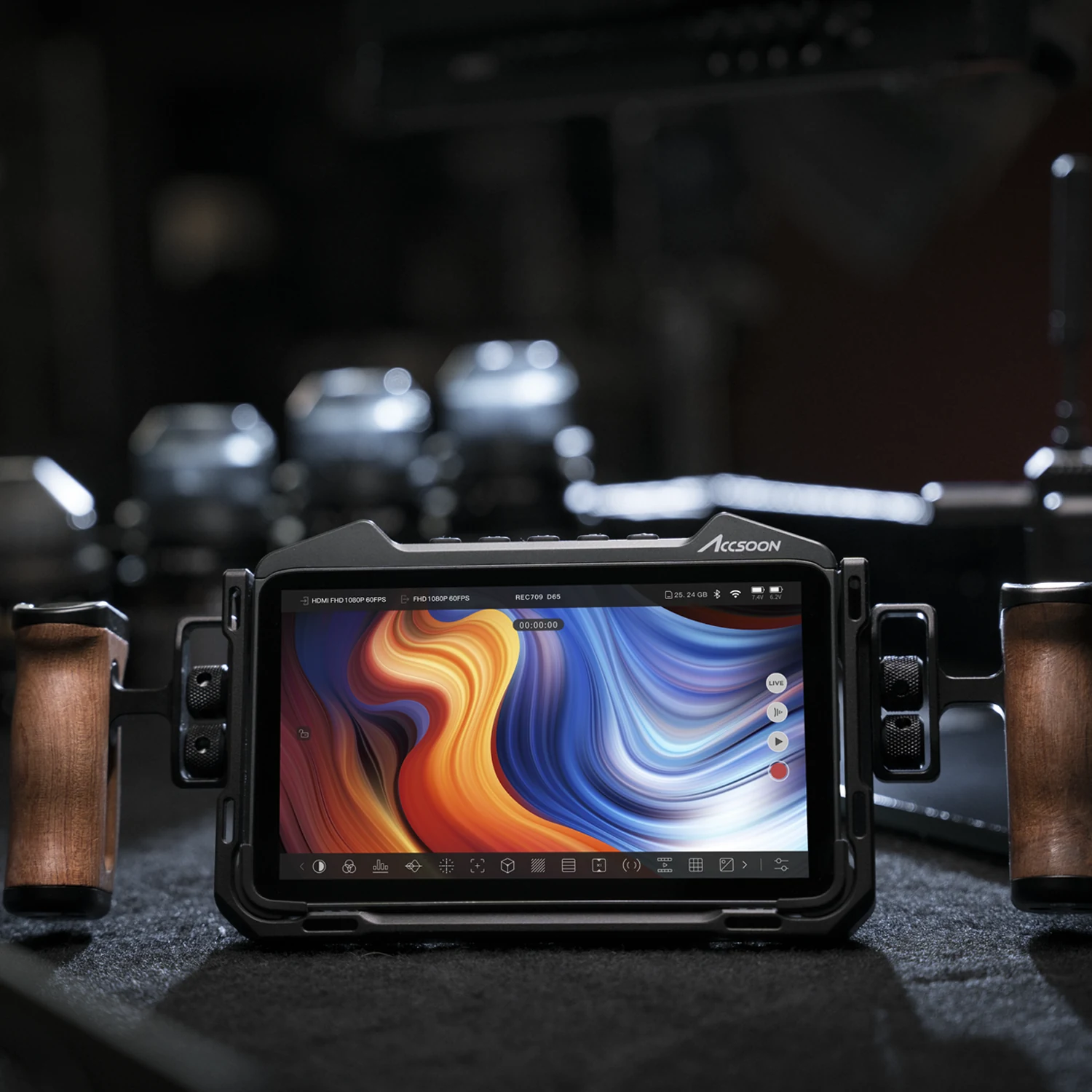

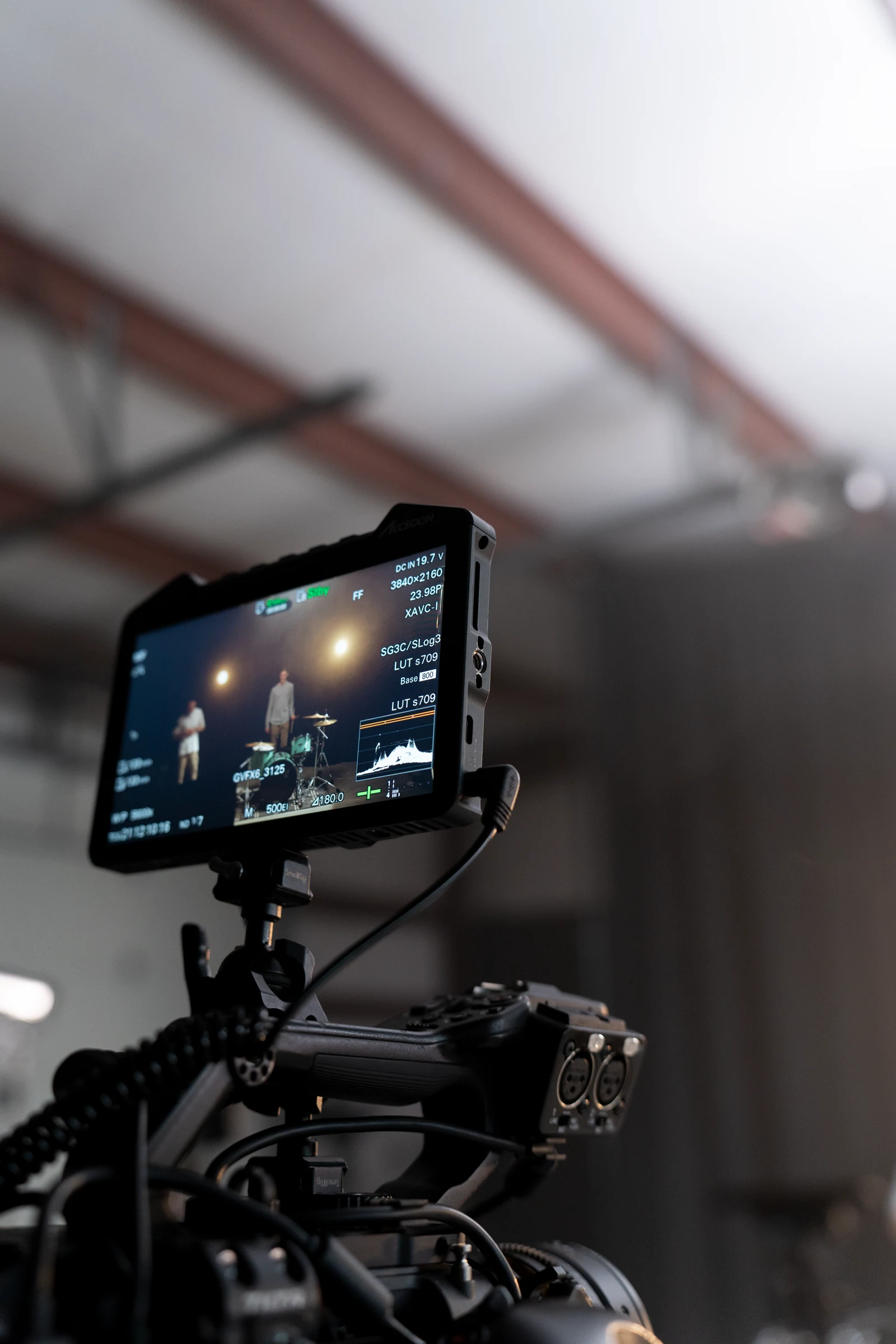

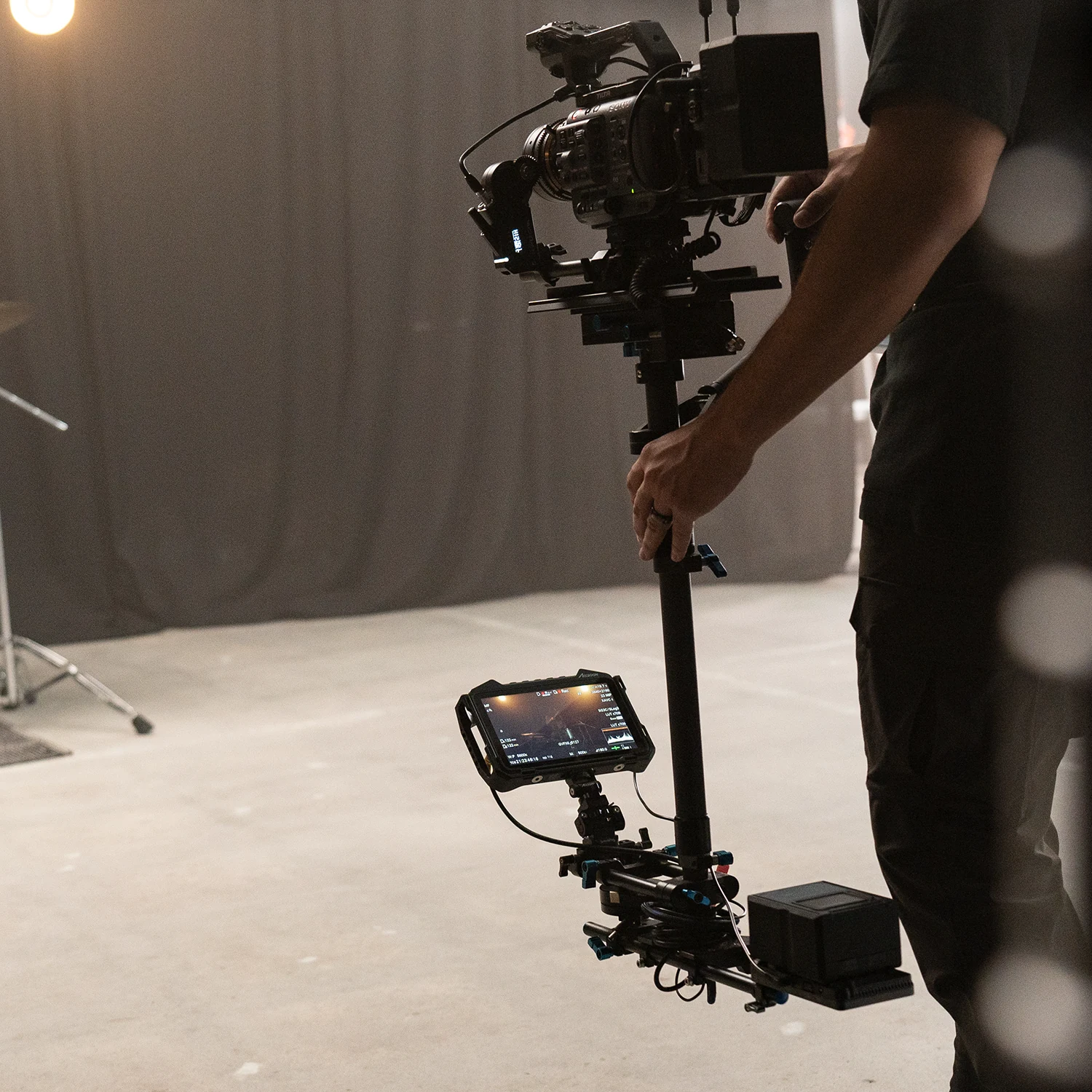

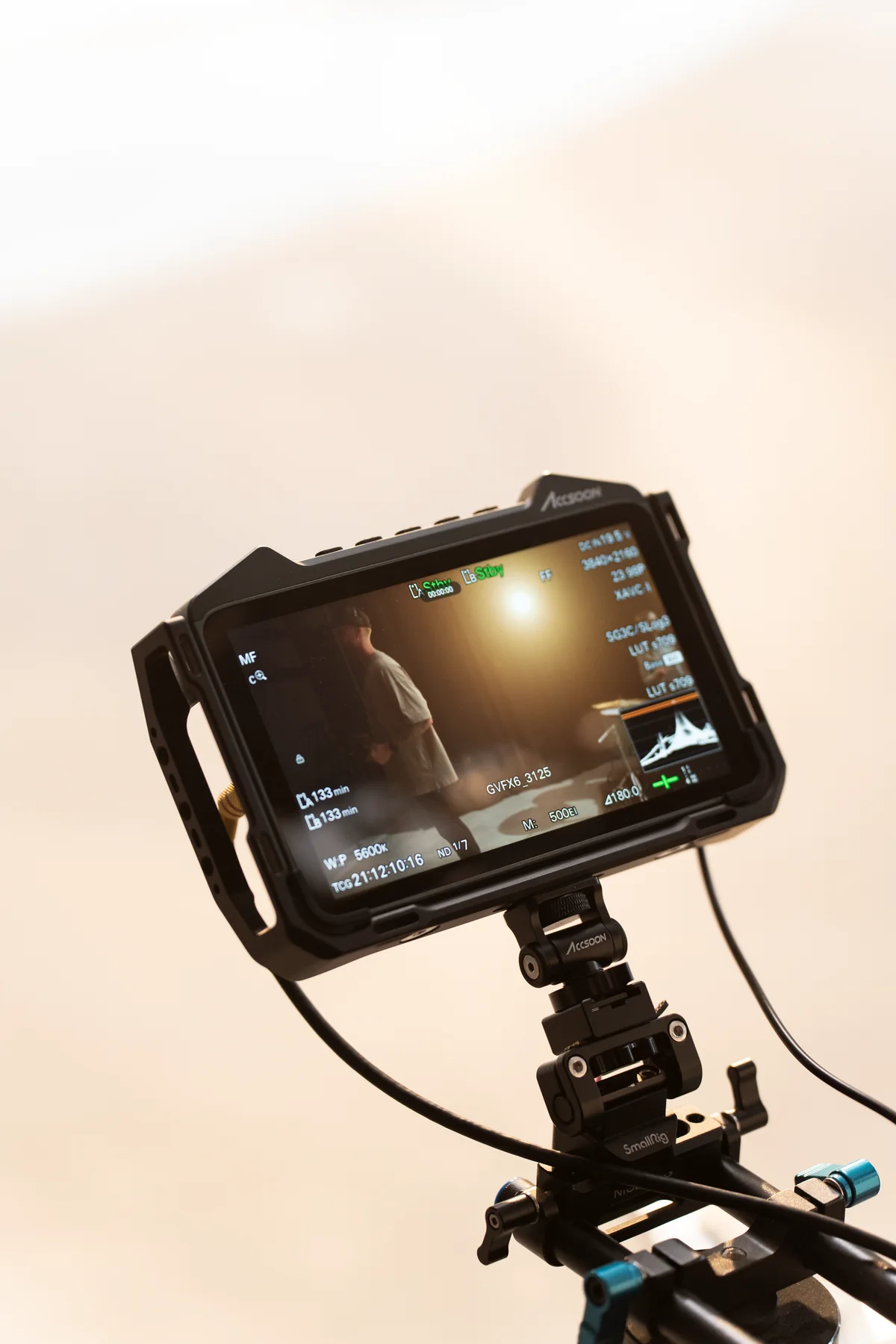

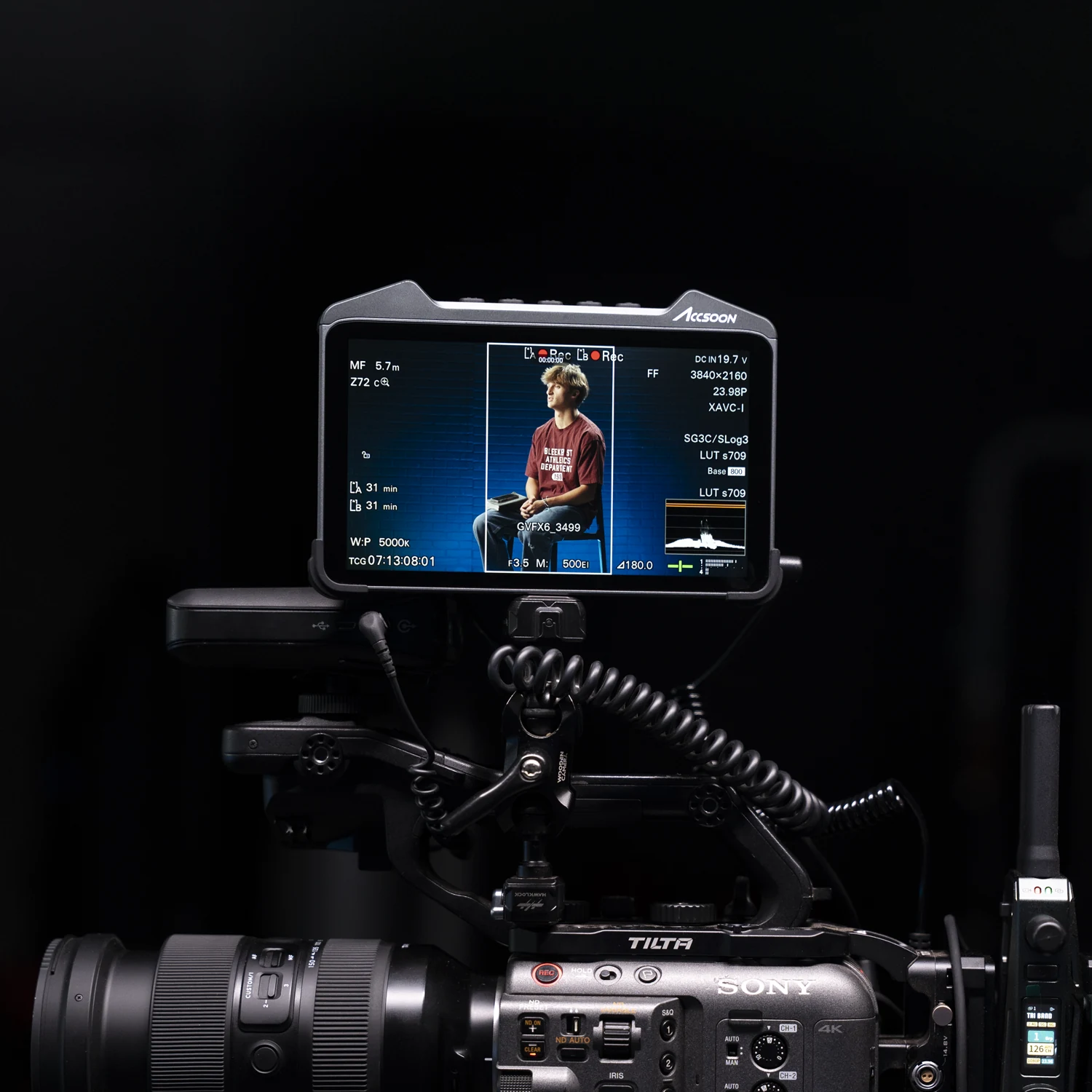

不同配置，进入不同机位。

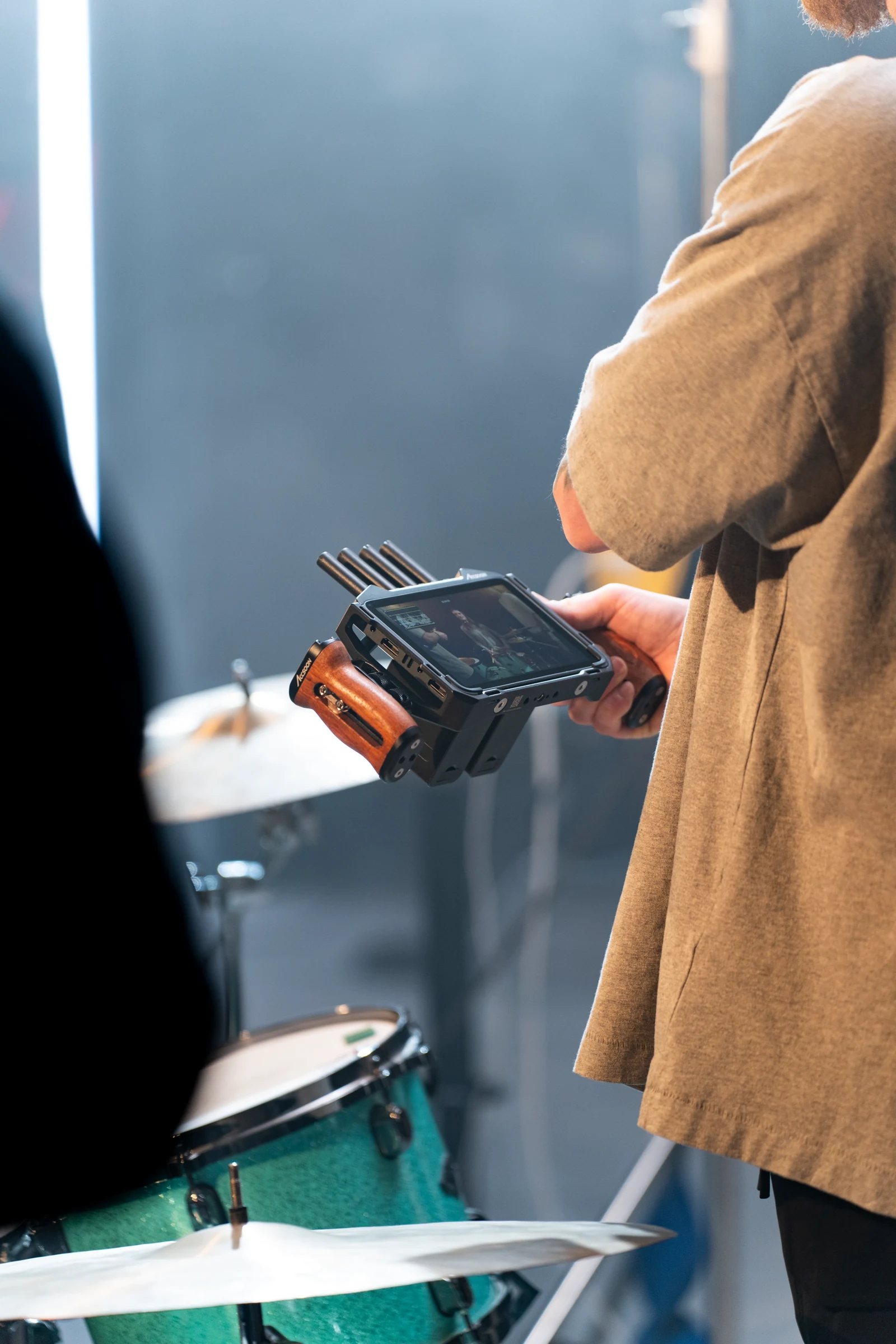

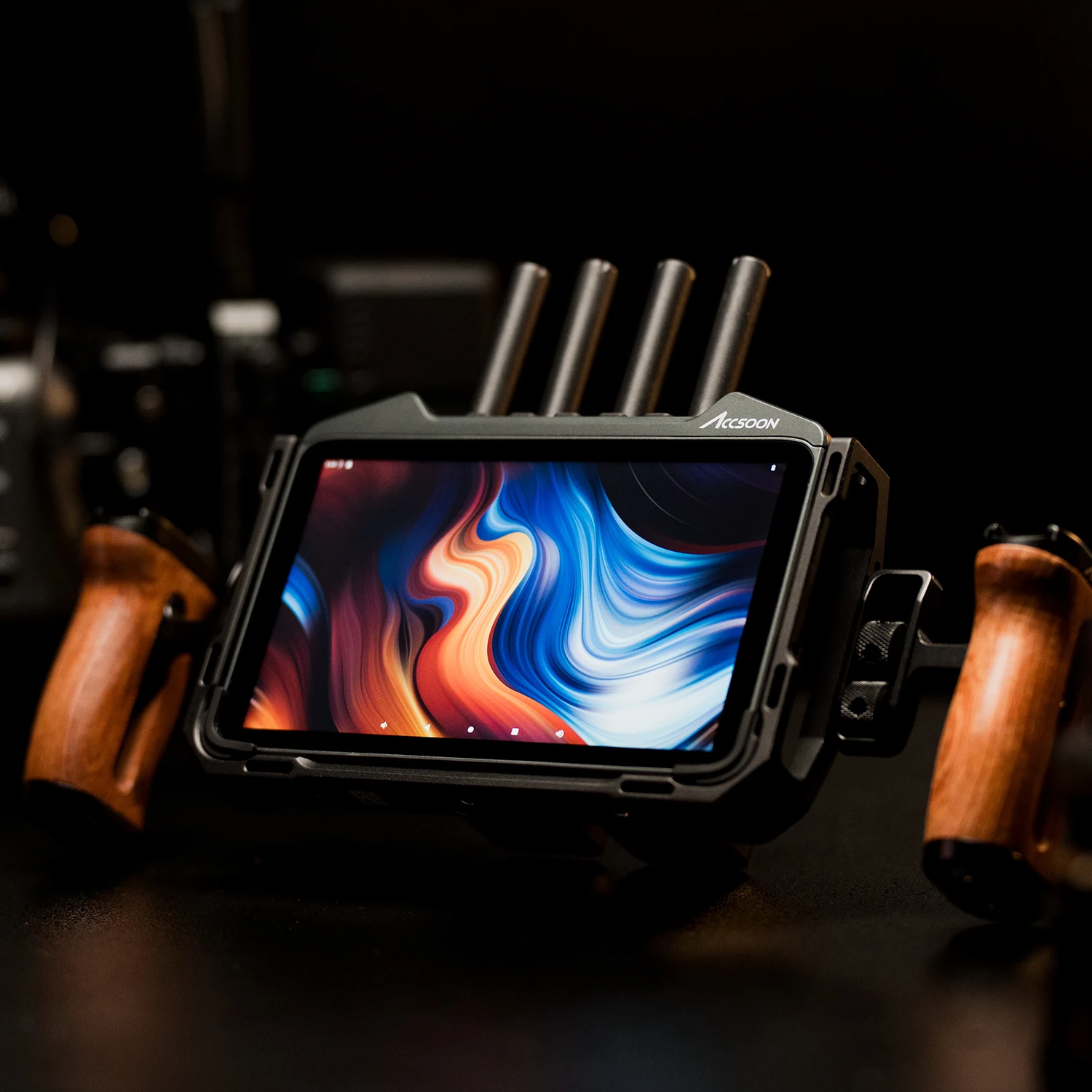

有天线与无天线的版本延续同一套外观语言，在实际搭配中呈现各自的使用状态。
07 / 使用与附件 / IN USE

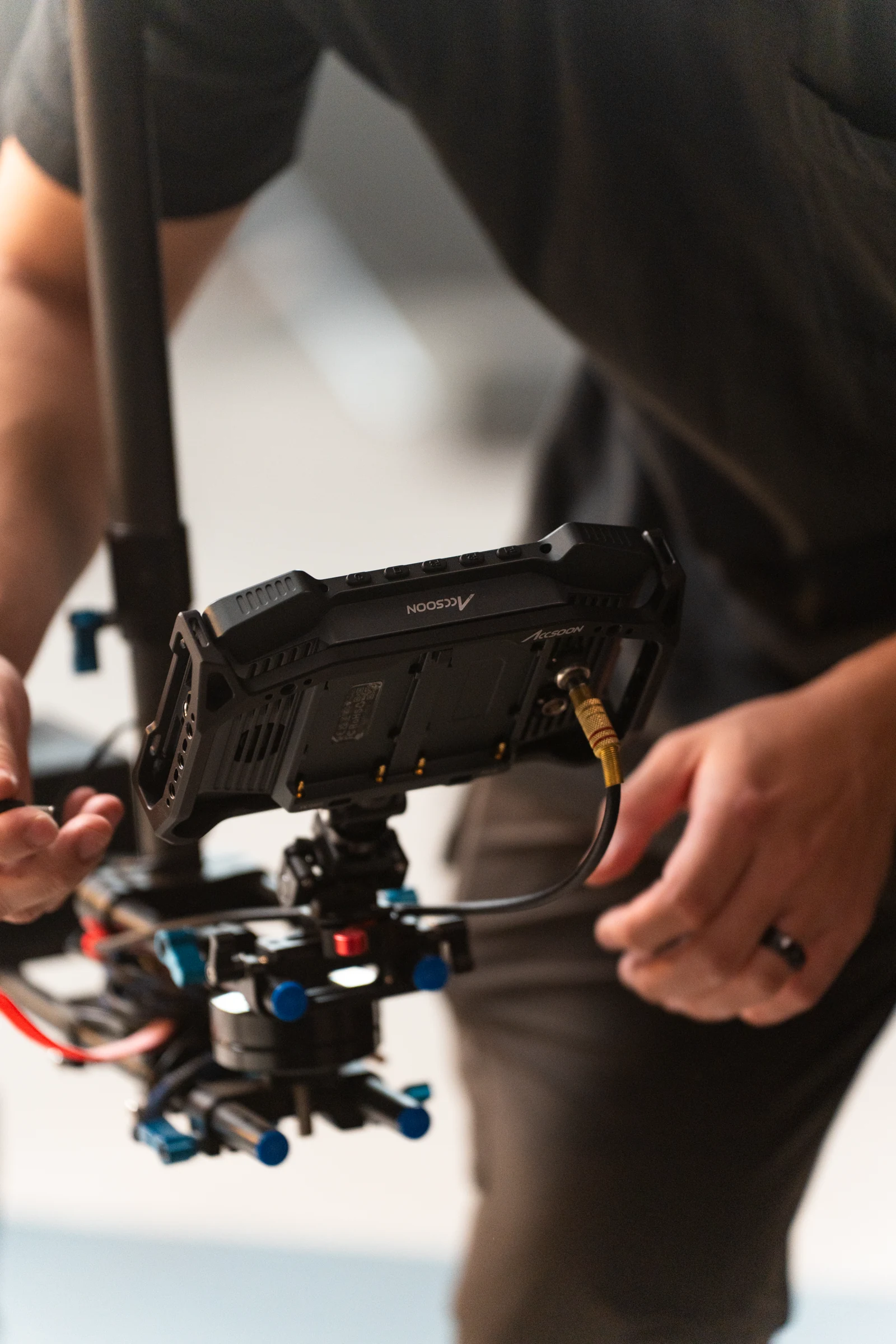

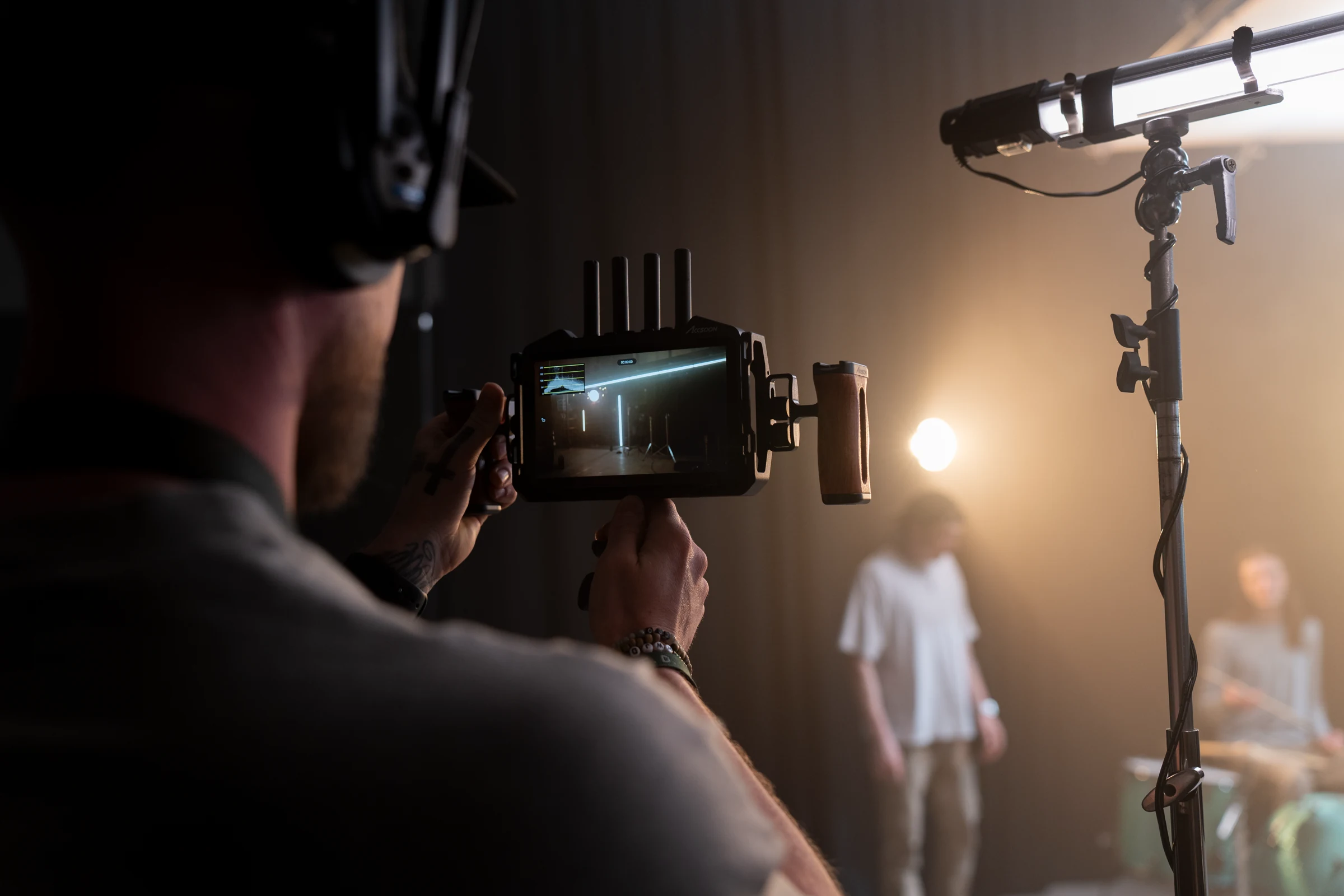

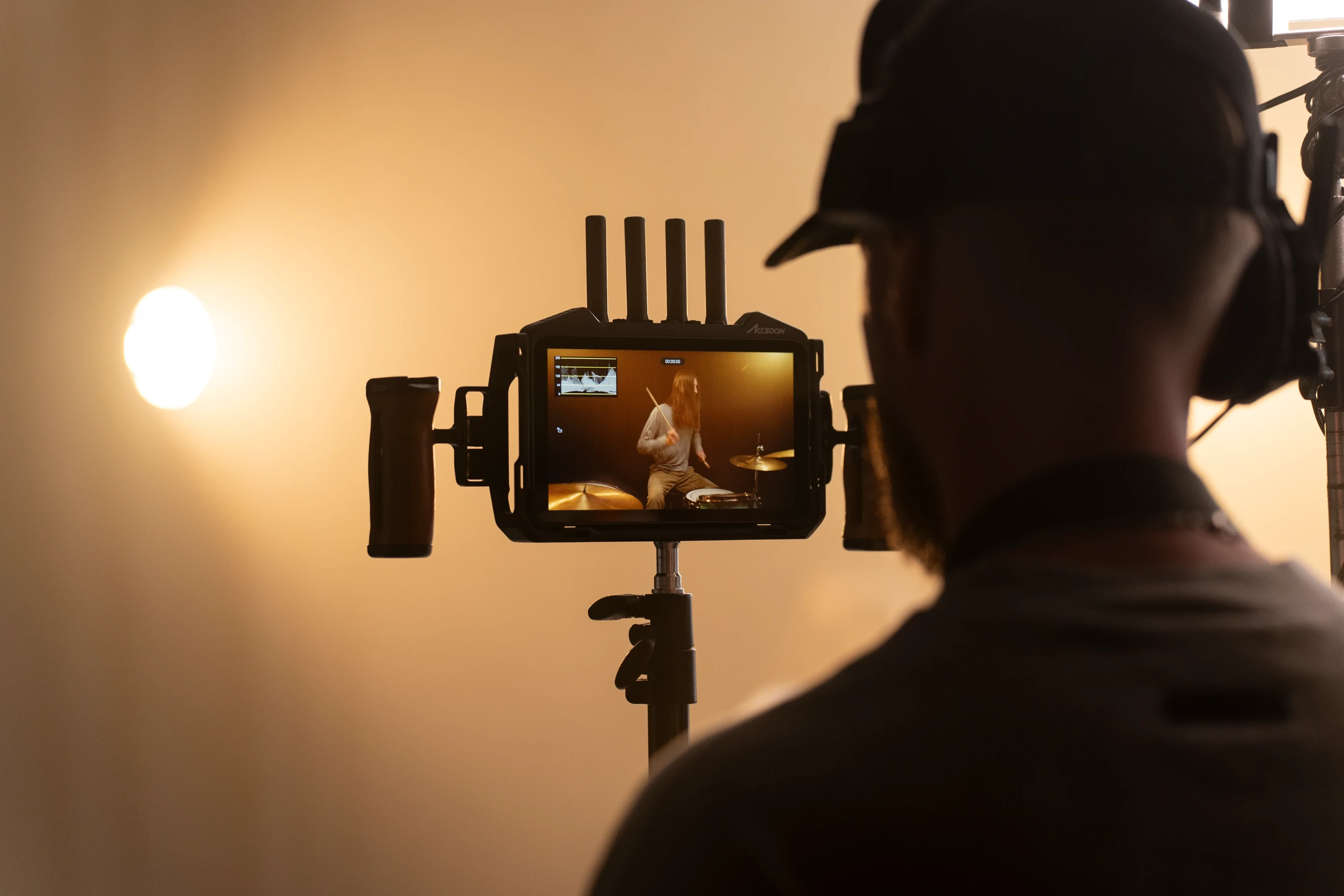

进入片场，才看见完整的产品。

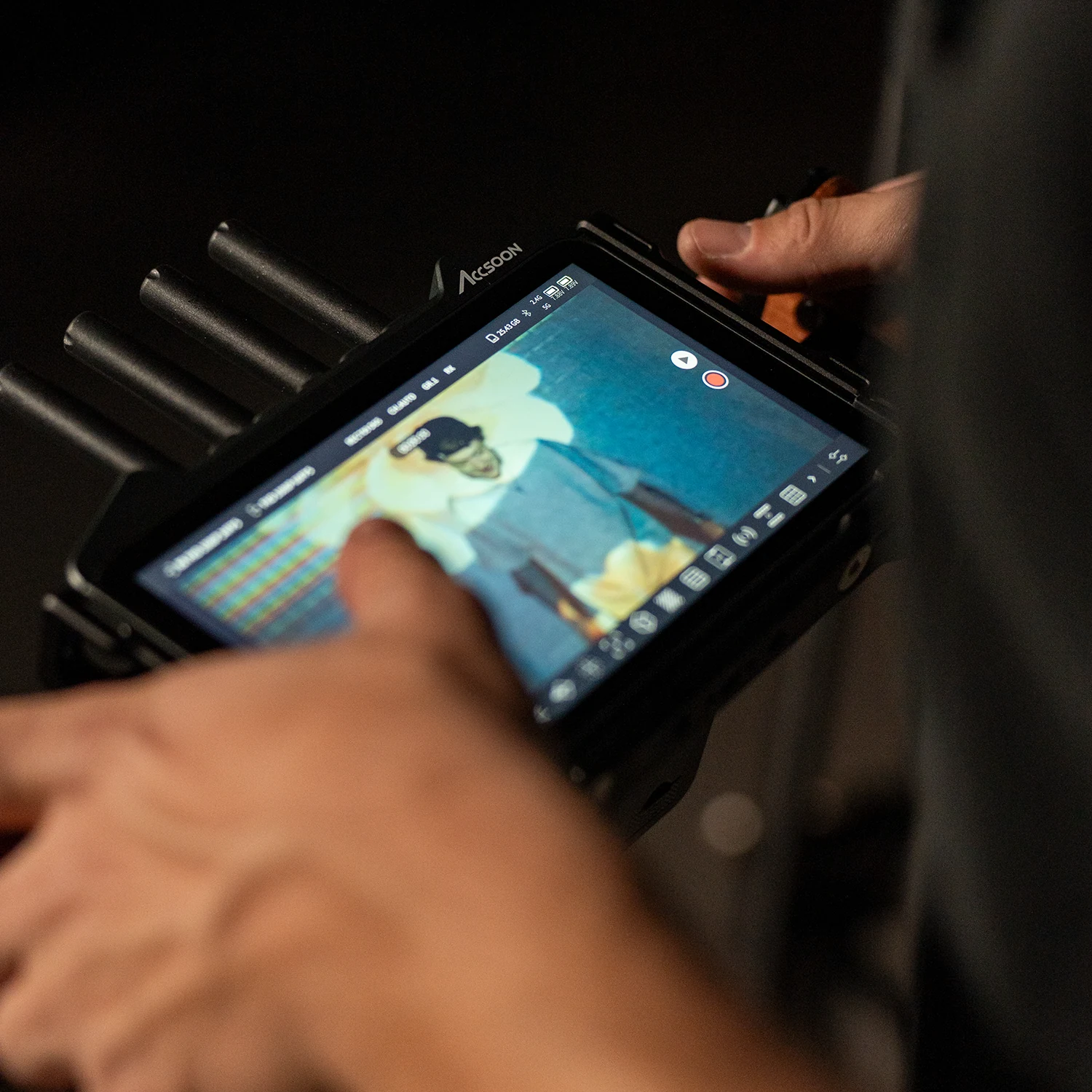

监看不只发生在一个位置。双手柄、电池、天线与遮光罩，让产品适应不同的握持与拍摄环境。

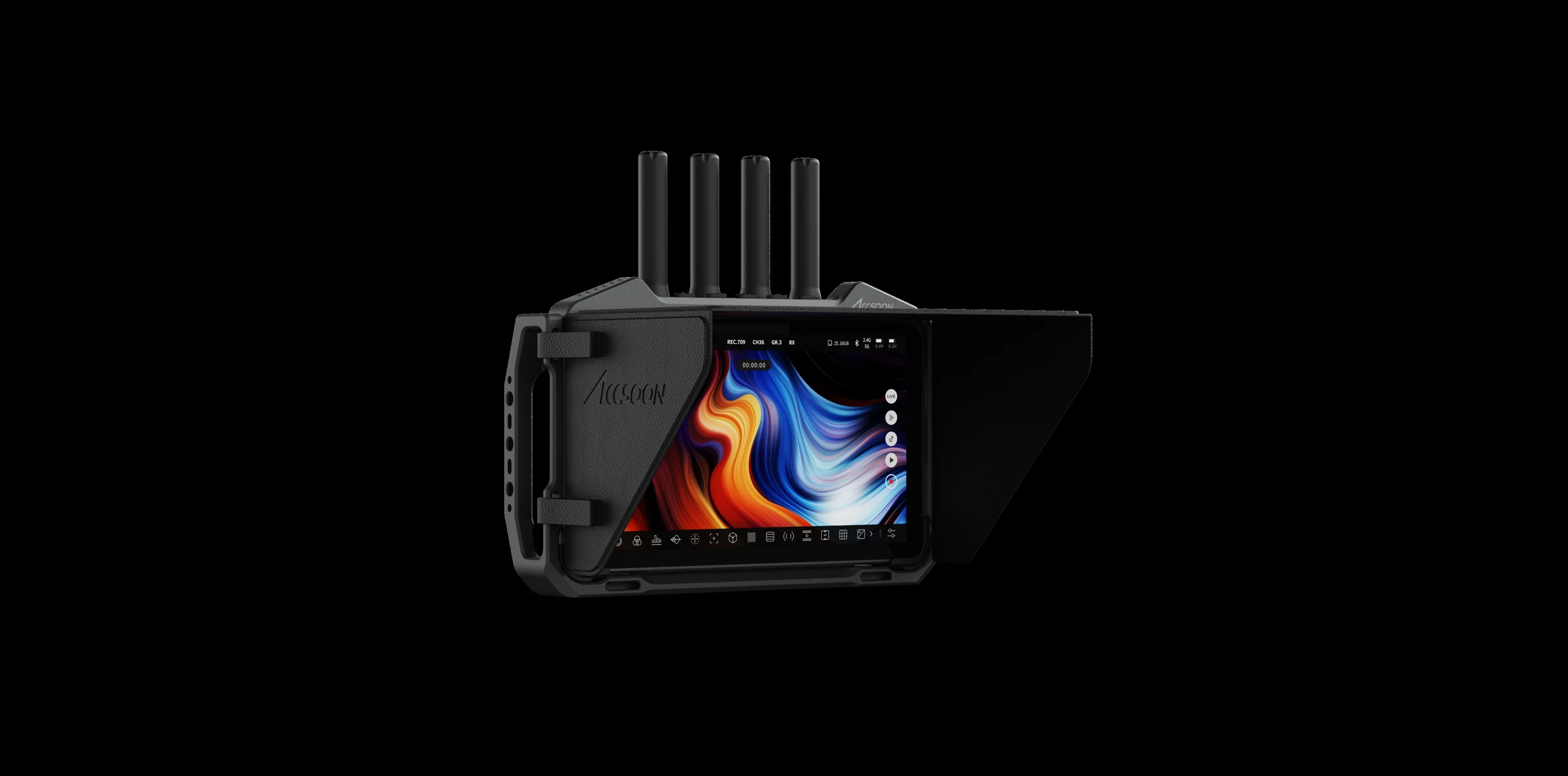

附件也是设计的一部分。

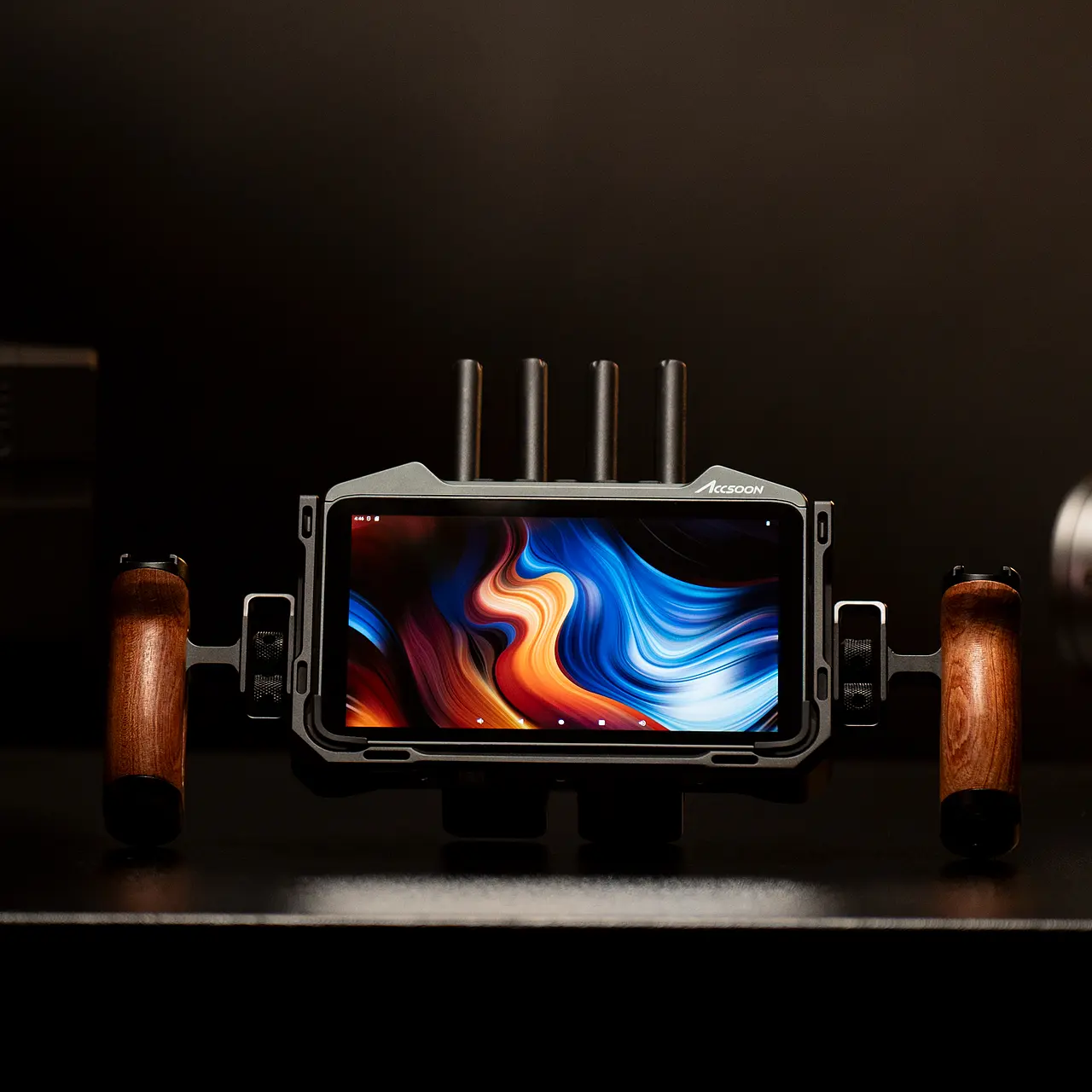

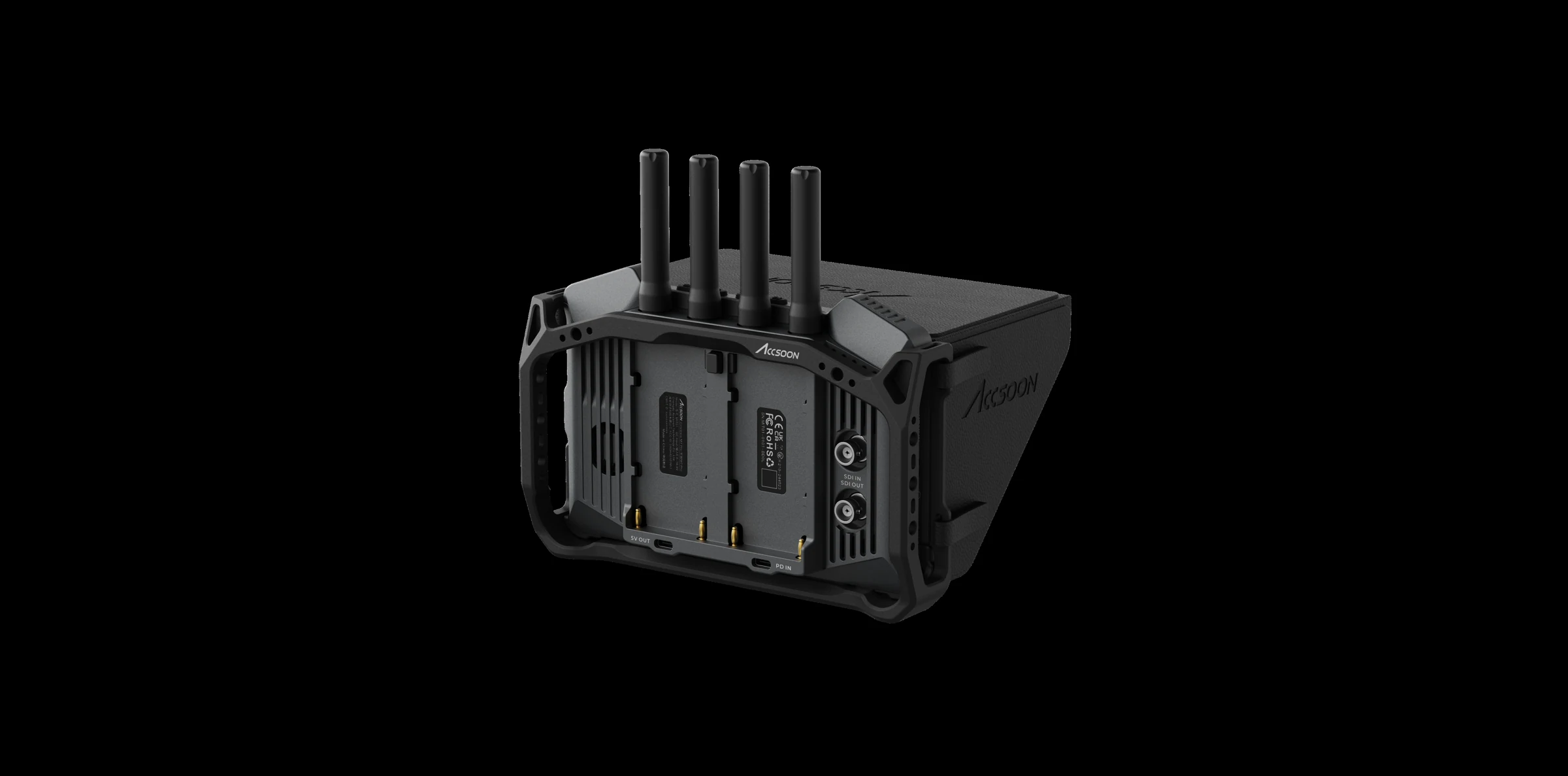

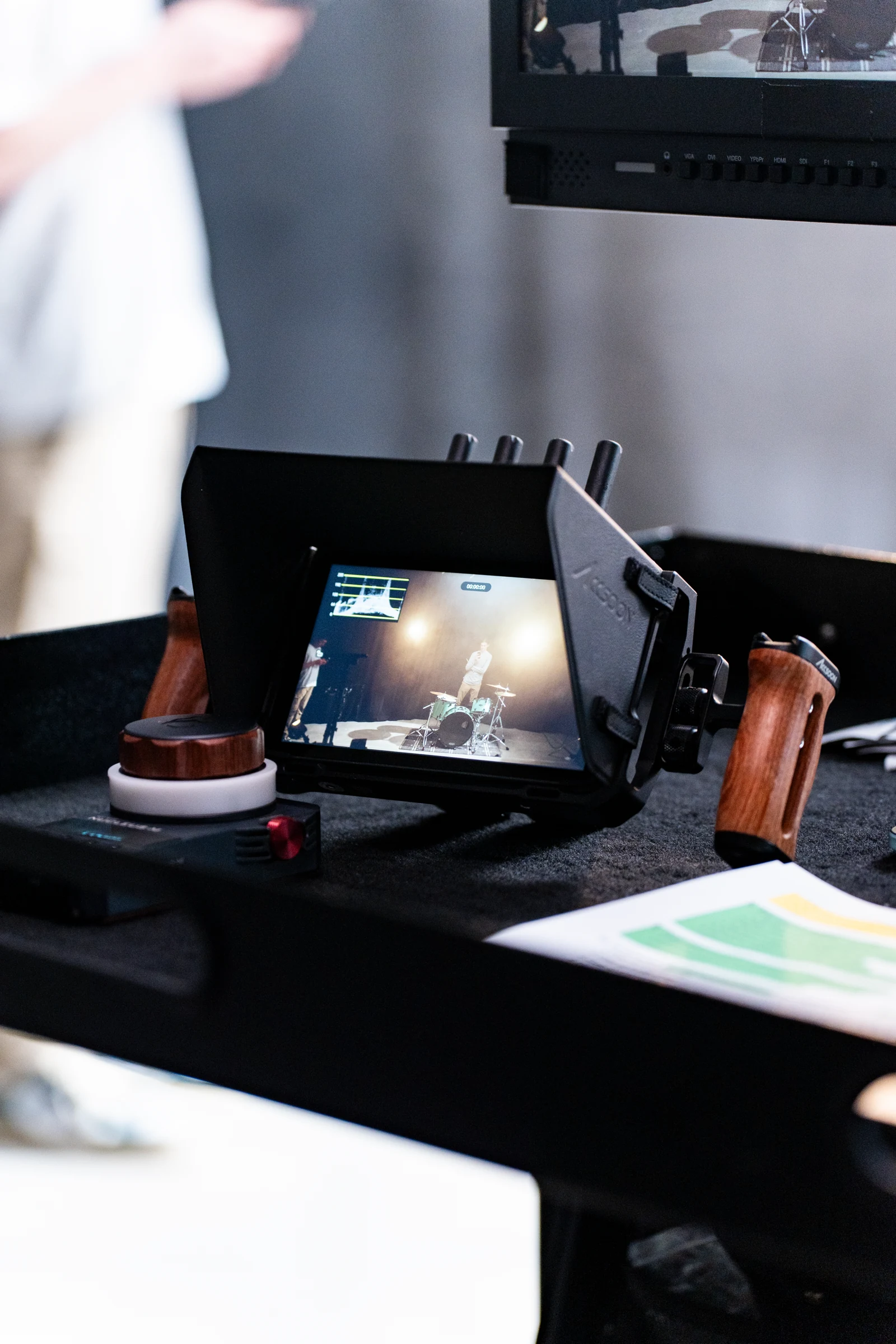

专业天线回应功能与识别，遮光罩照顾户外监看，双手柄提供另一种握持方式。主机与附件一起，构成进入片场的装备。

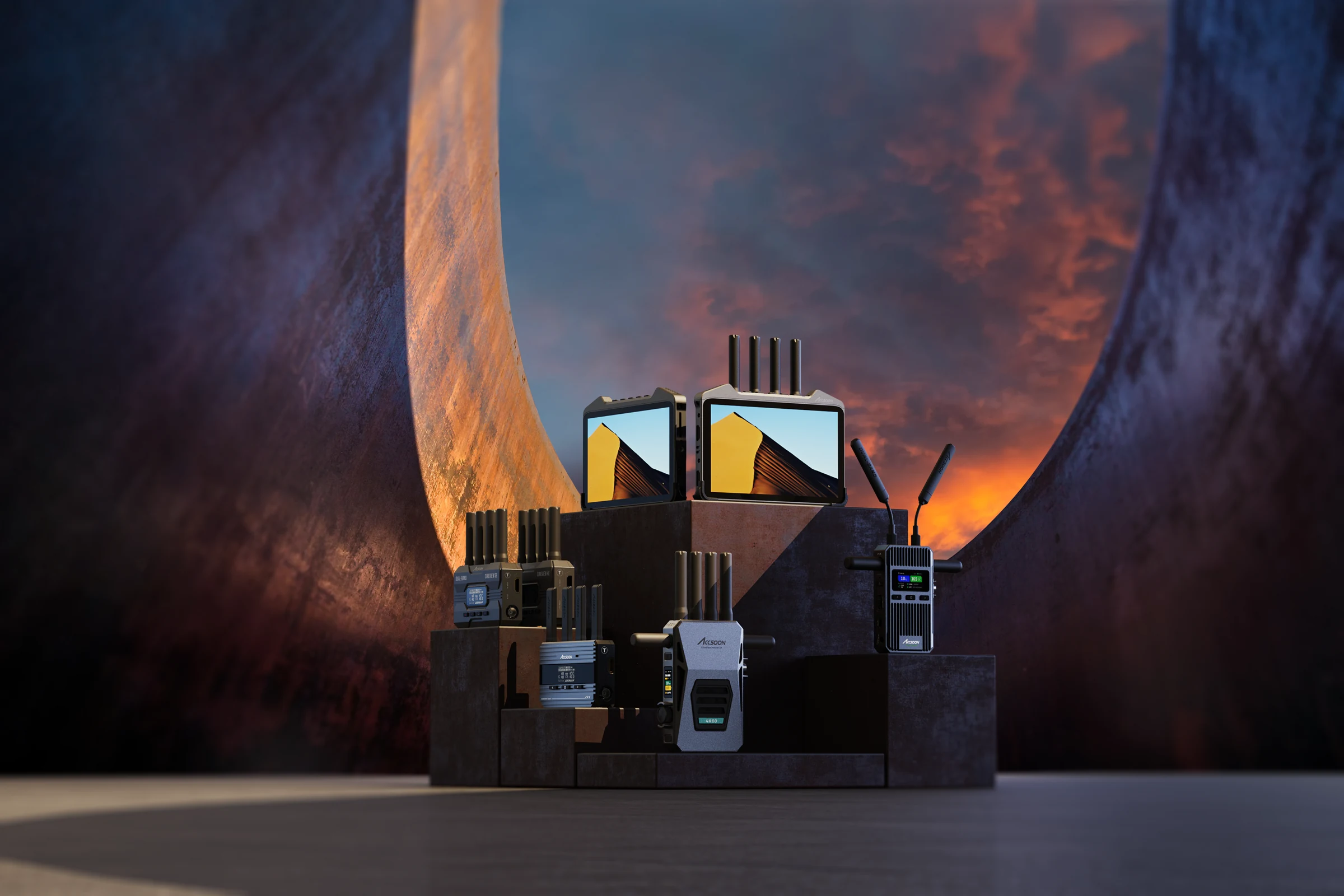

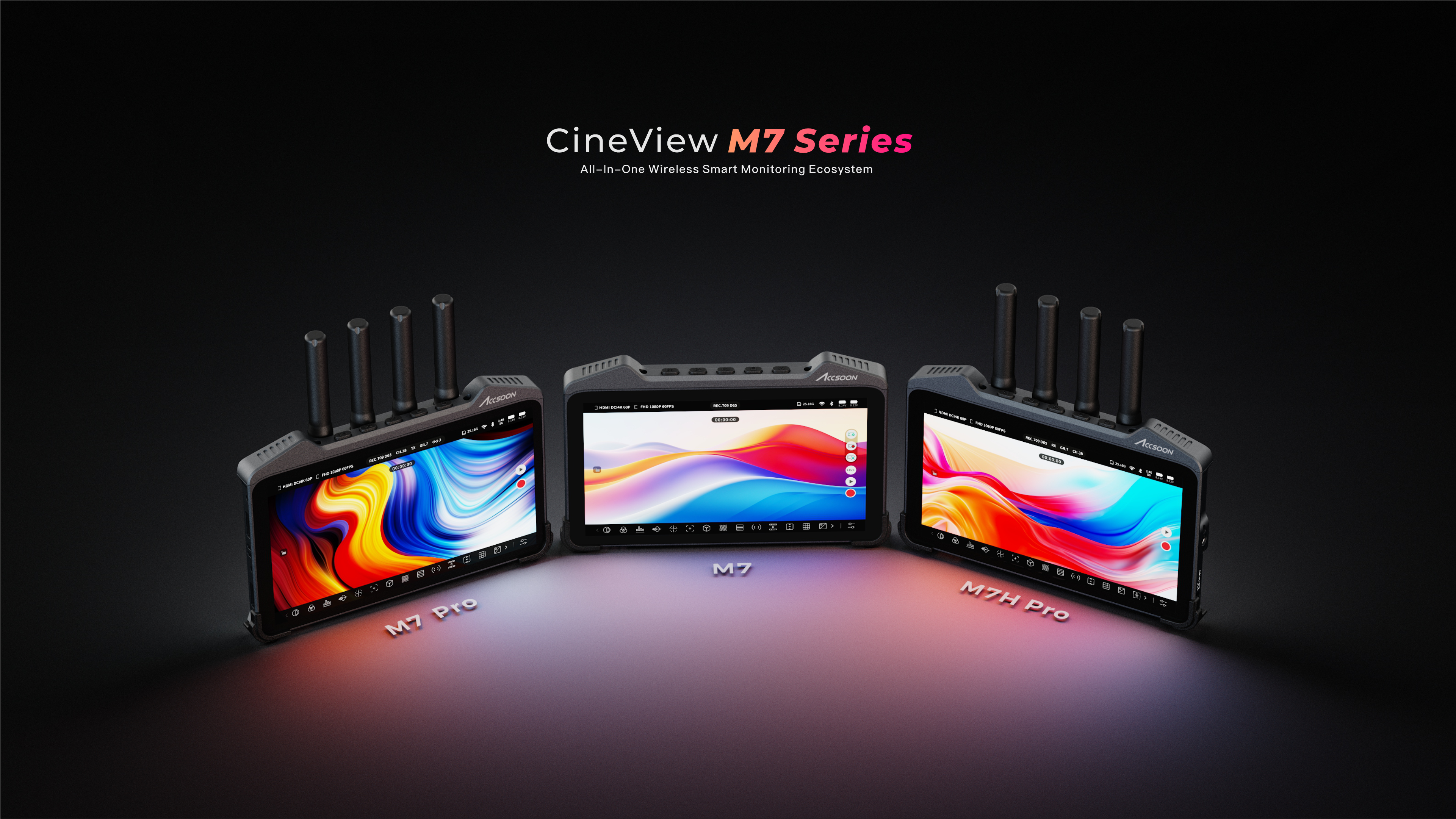

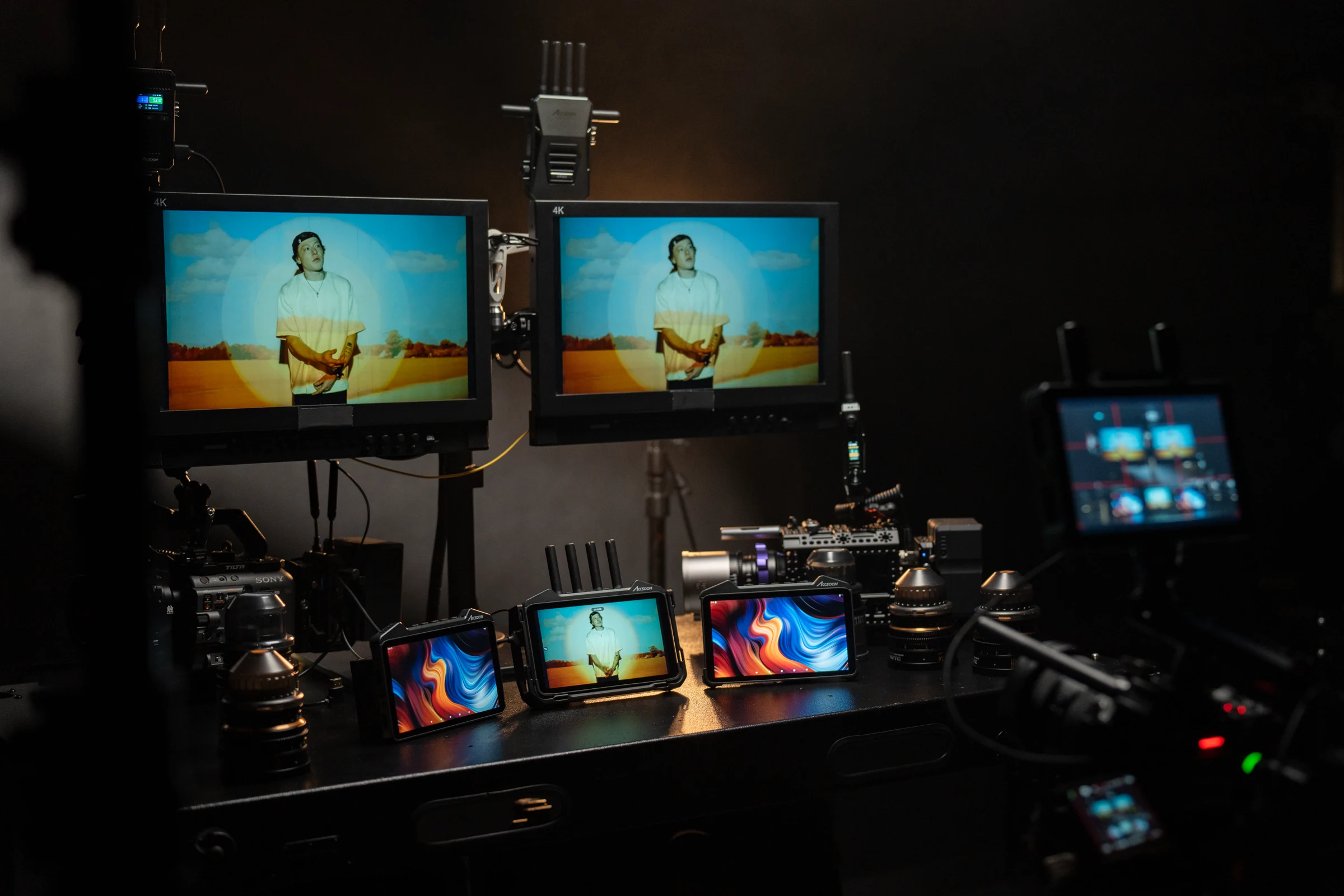

从单台设备，到产品生态。
监视器与品牌其他影像设备共同呈现，展示产品之间的组合关系。
08 / 产品诞生 / THE MAKING
让想法，一步步成为产品。

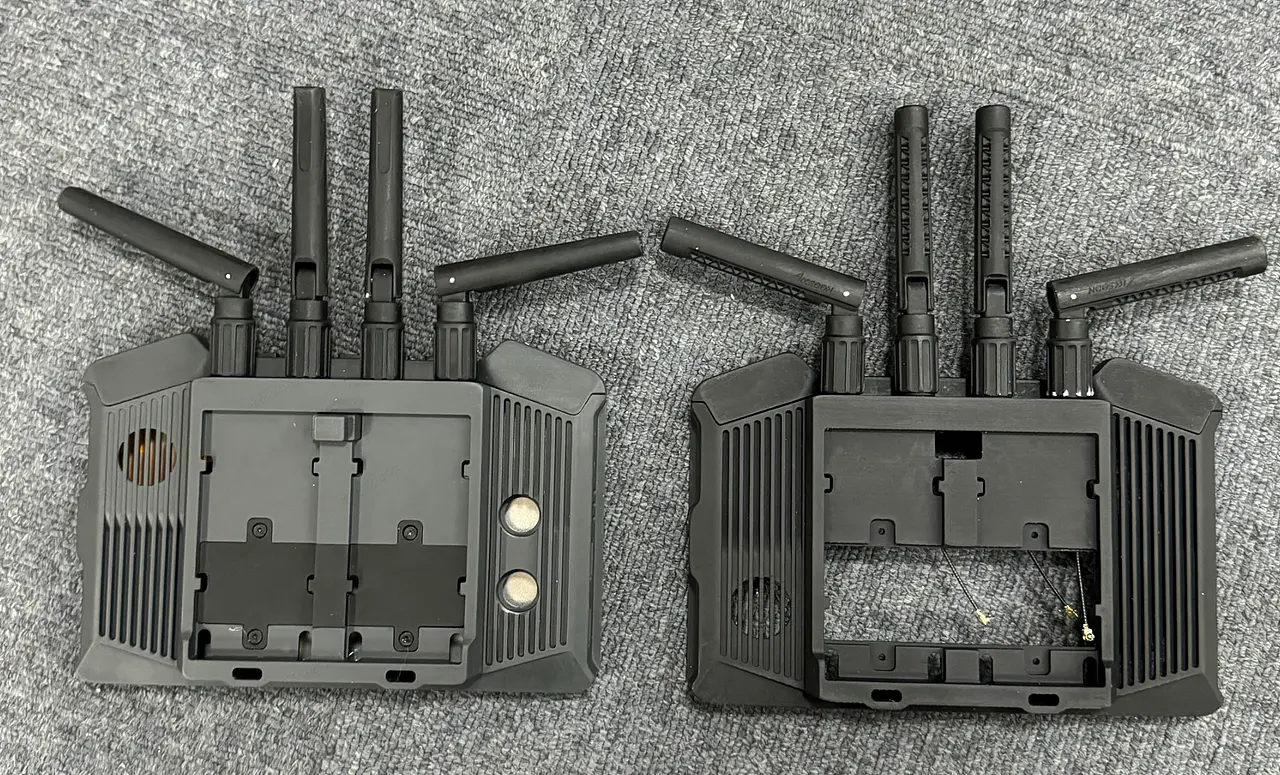

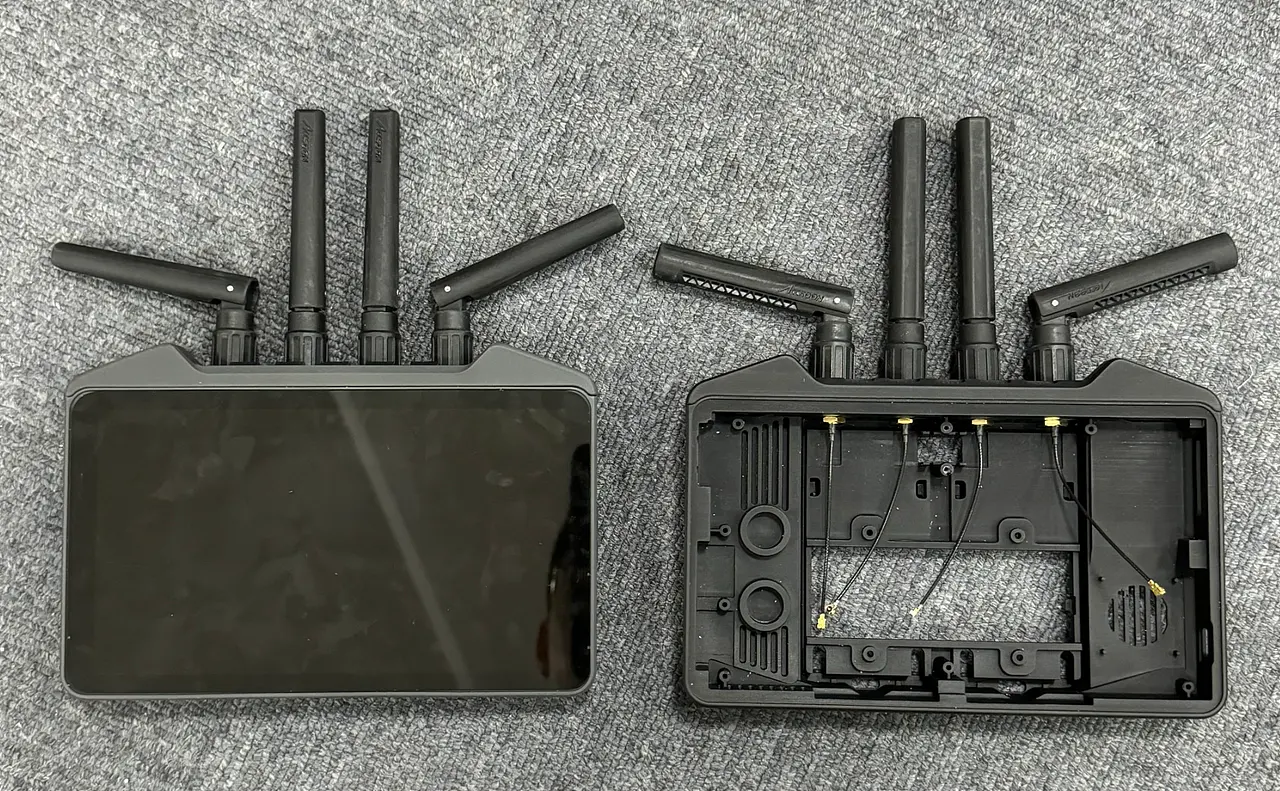

多轮 3D 打印将屏幕上的比例带到手中。样机让装配、天线与接口的问题变得具体，也让后续修改有了可以比较的依据。
每次修改，都回到使用。
产品形态始终与结构、材料、硬件和工艺互相牵制。设计的价值不只在最终结果，也在于将复杂意见转化为可以判断、可以继续推进的选择。
