27 / DESIGN STUDY
测试仪
工业设备外观 · 提手与操作布局
01 / 项目概览 / OVERVIEW
把显示、操作与移动，放进同一机身。

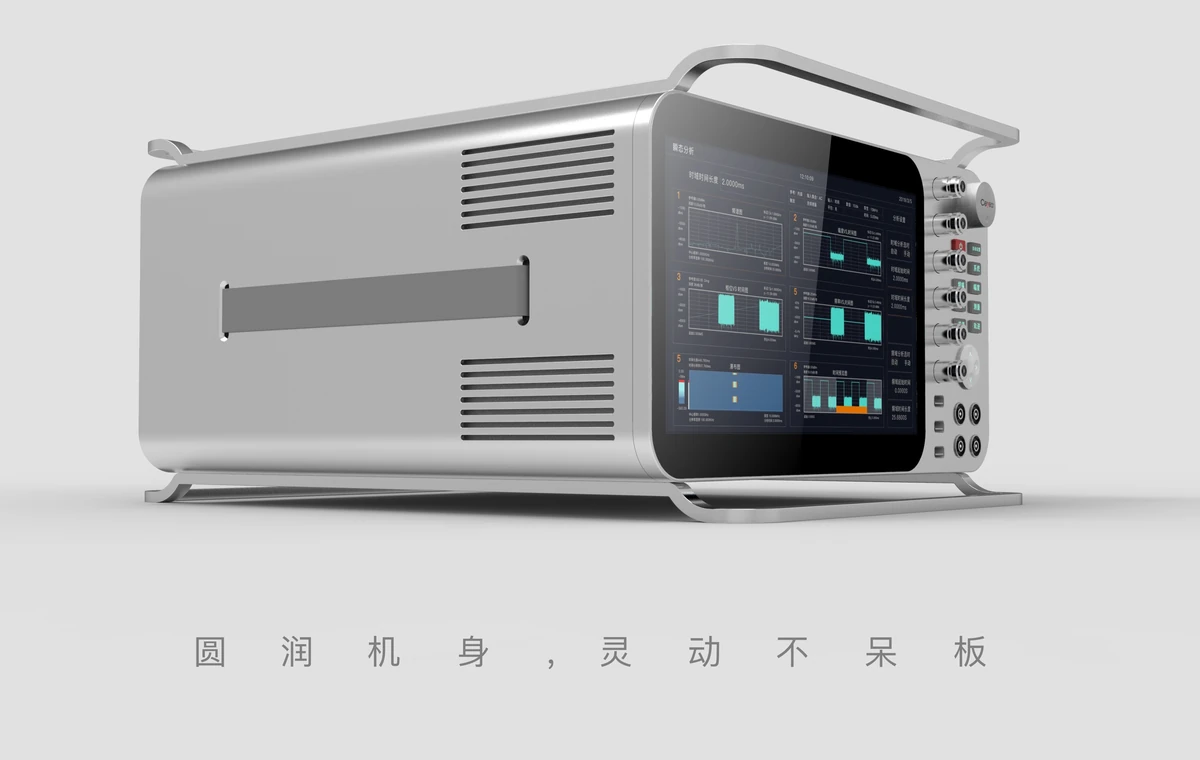

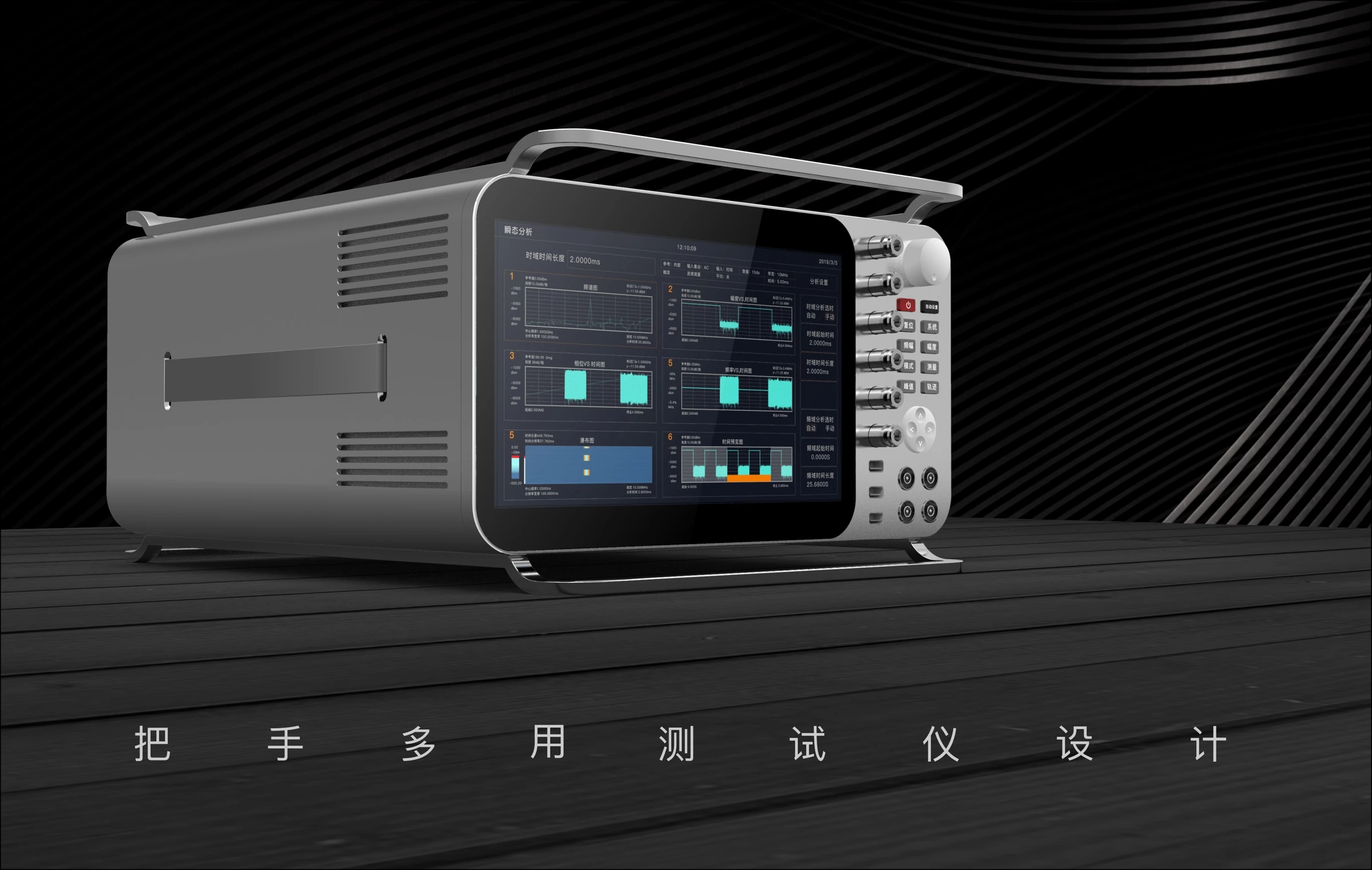

这套测试仪外观方案将屏幕与实体操作区并置，以位于机身上下的提手框架组织整体轮廓。侧提手、开孔和不同摆放方向共同构成机身的设计表达，界面图则补充了屏幕中的信息布局。
- 项目
- 测试仪外观设计
- 展示内容
- 外观方案 · 界面示意
- 设计重点
- 提手框架 · 操作分区 · 整体轮廓
02 / 整机与提手 / FORM
让提手，也成为机身的轮廓。

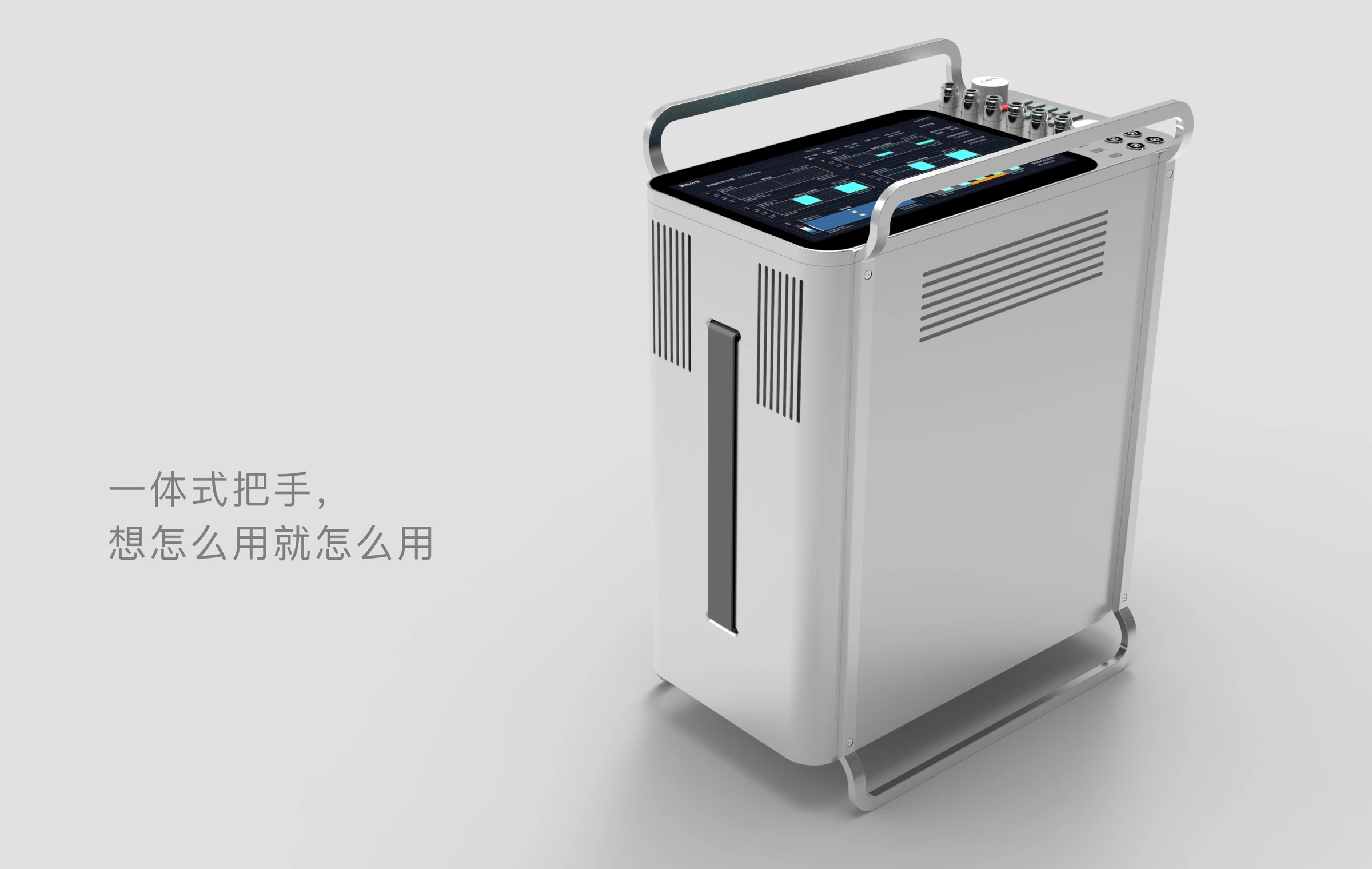

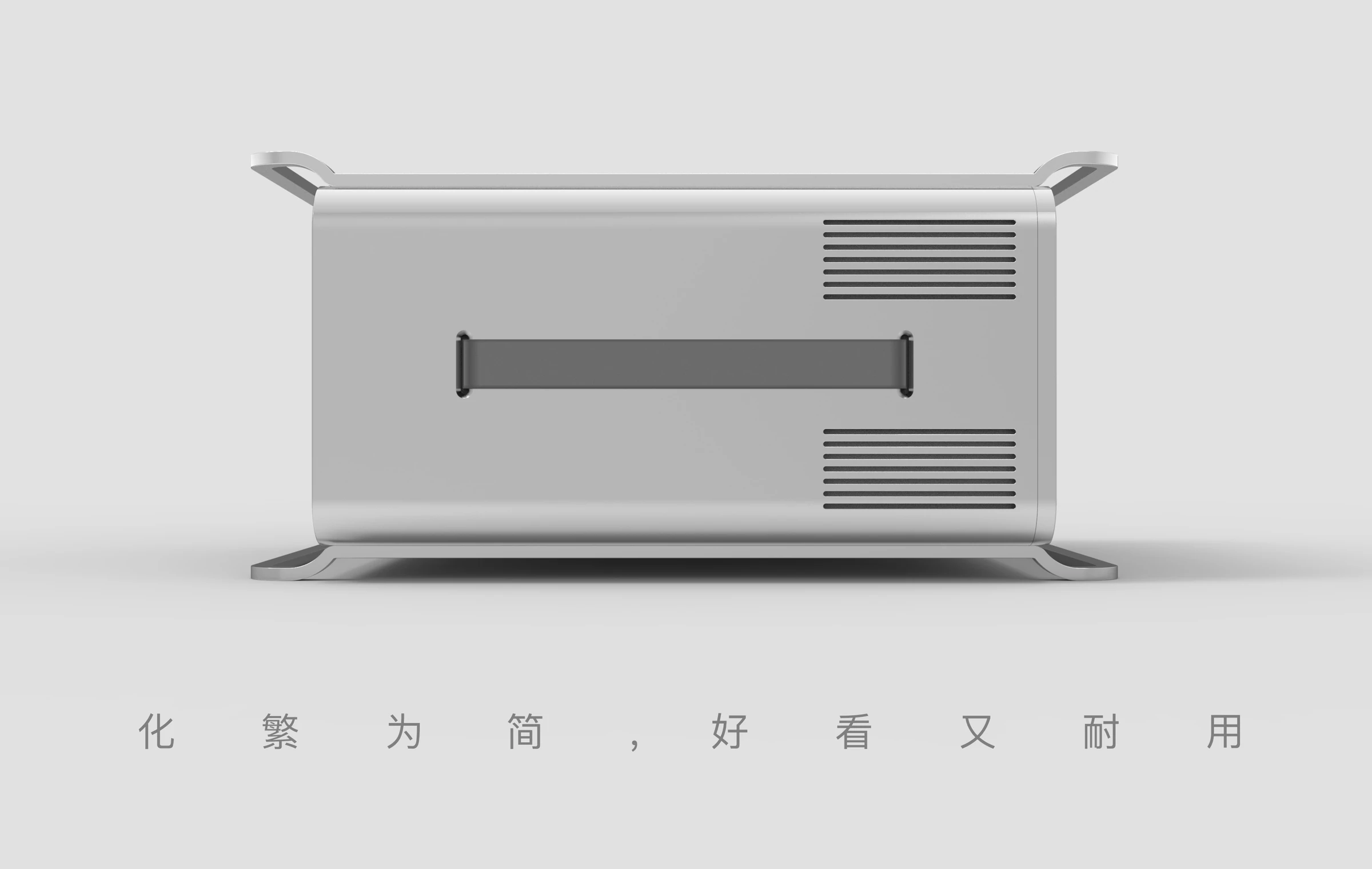

上下两道框架沿机身延伸，侧面另设条状提手。横向与竖向视图呈现不同摆放方向下的比例关系；提手、壳体边缘和开孔共同形成清楚的侧面层次。
03 / 屏幕与操作 / CONTROL
把观看与操作，分成清楚的区域。

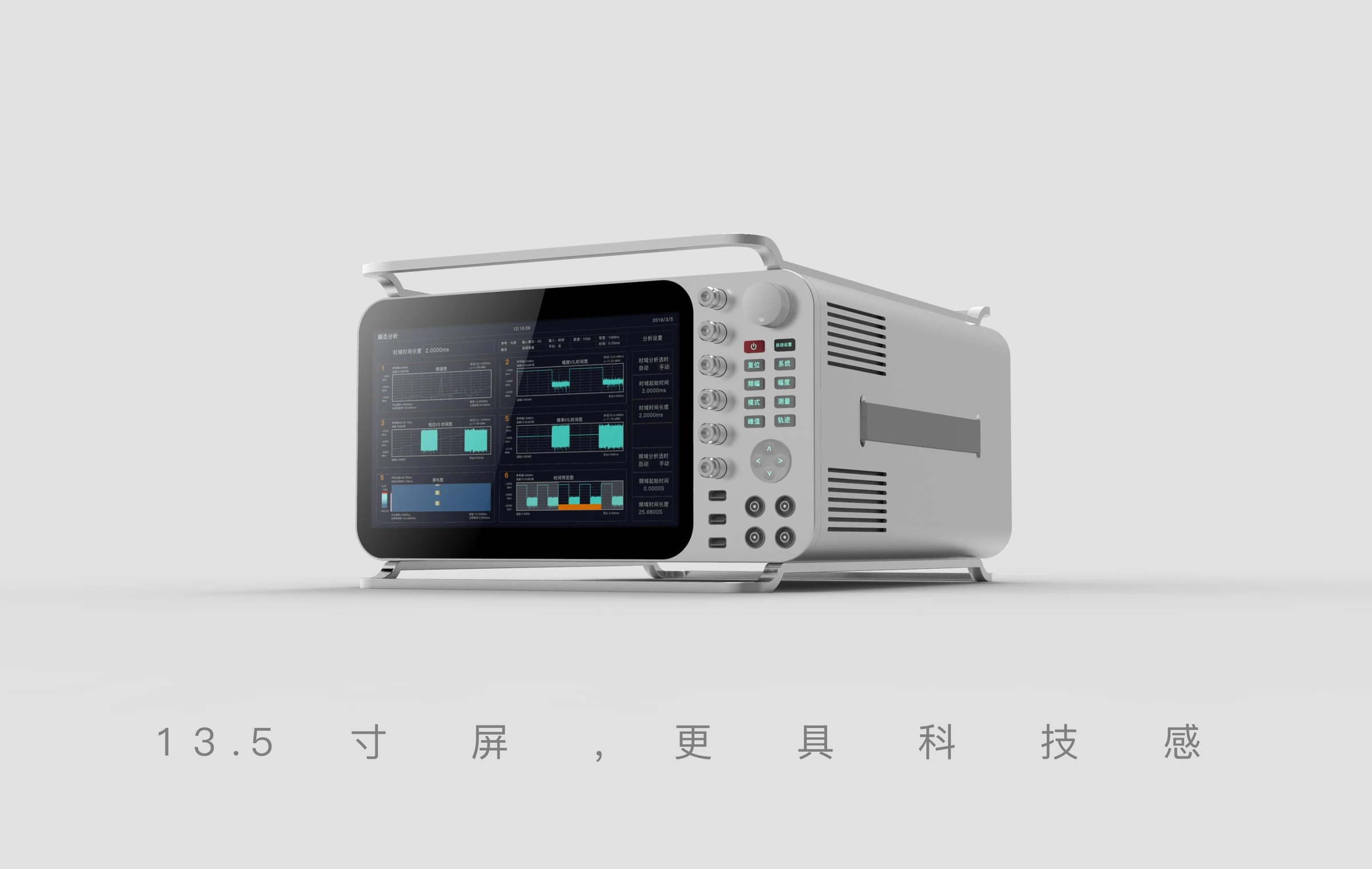

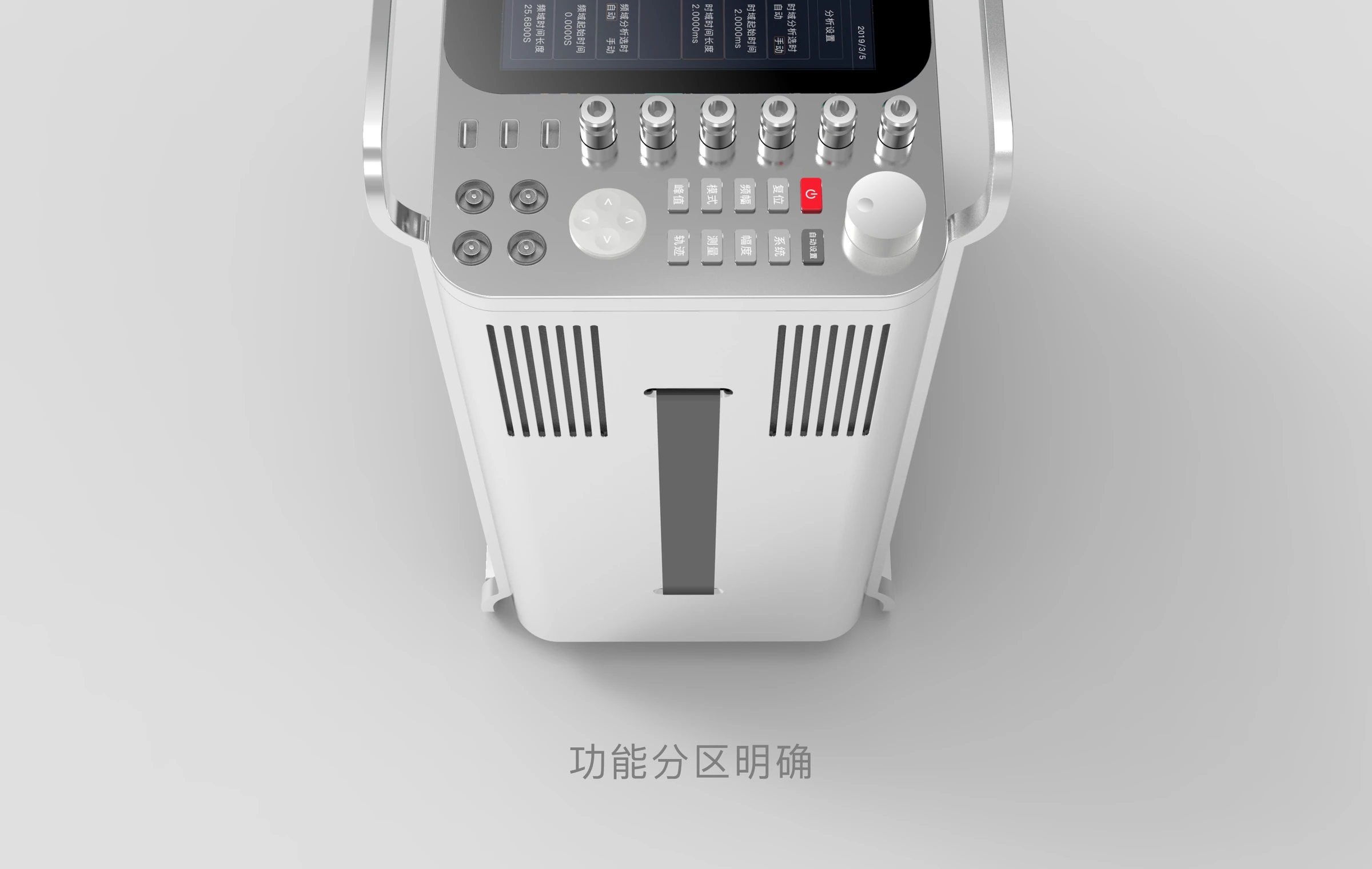

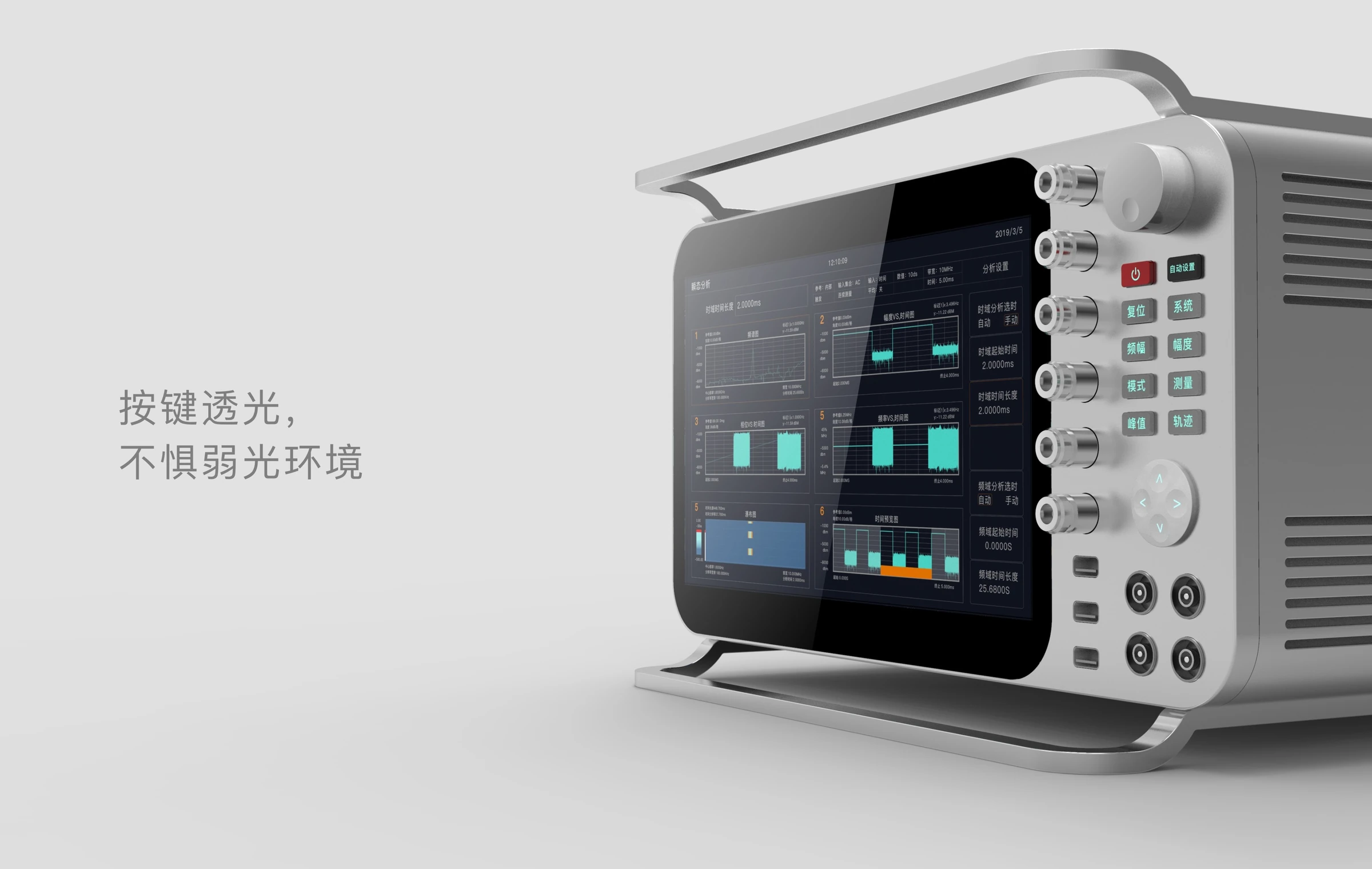

屏幕占据前部的主要区域，接口、按键与旋钮集中在其一侧。不同形态的操作件形成分区，原方案还用透光按键表达弱光环境中的识别设想；这里呈现其布局与视觉表达。
04 / 界面表达 / INTERFACE
让多组信息，有各自的阅读位置。

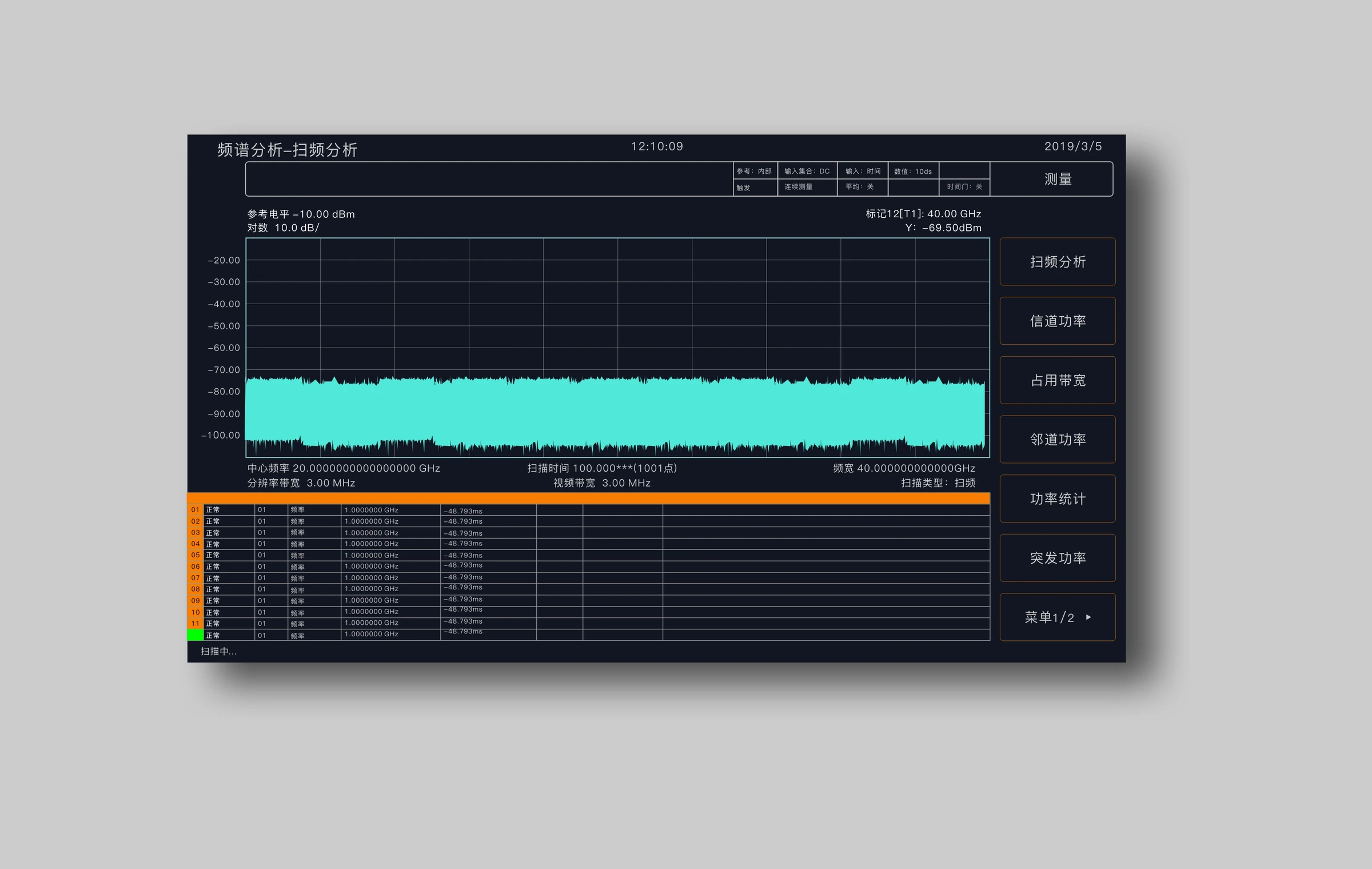

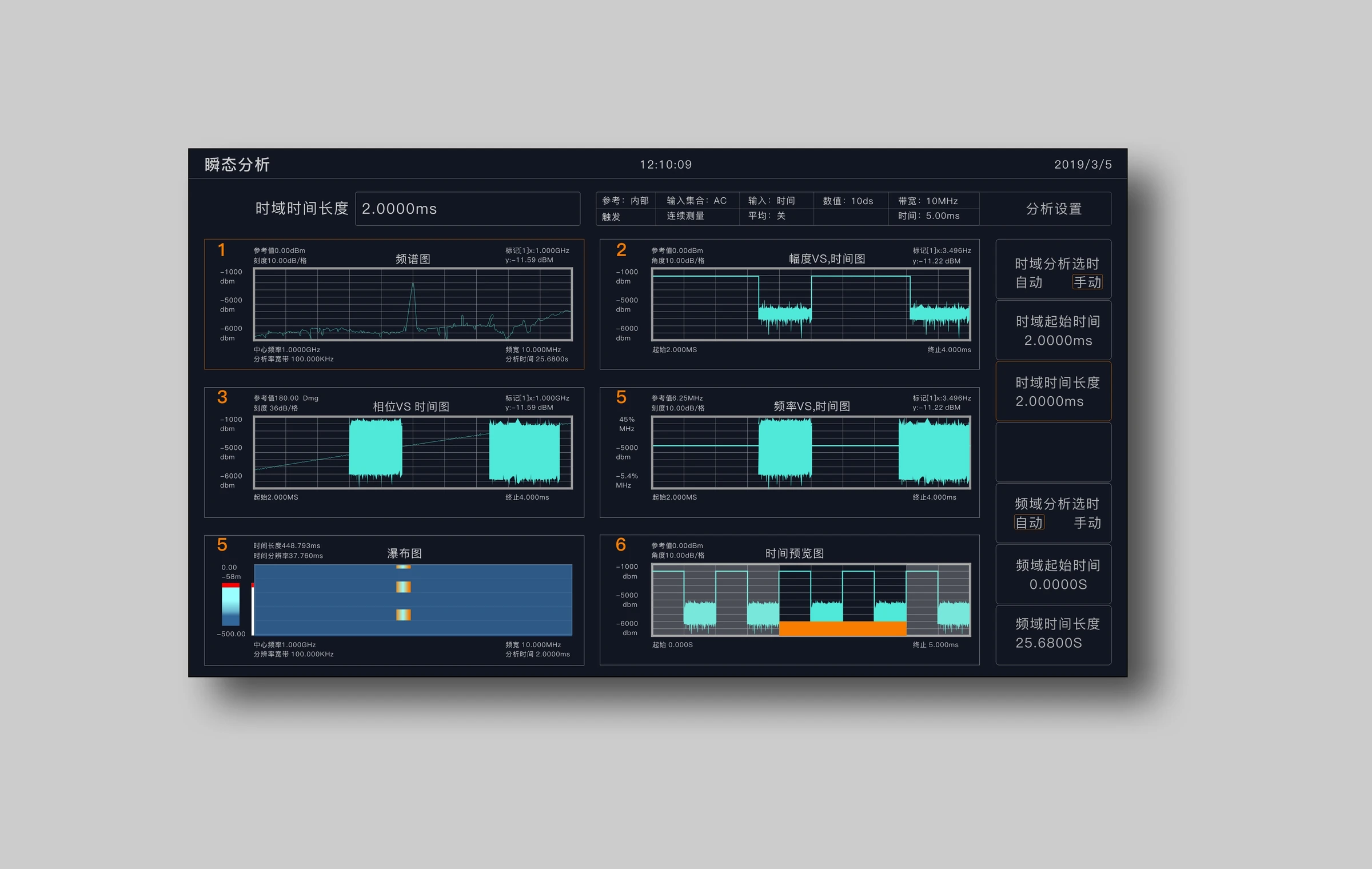

两张界面方案分别展示单个图表与多组图表的组织方式。菜单位于右侧，曲线、数值与列表通过分区呈现，青绿色图形和少量强调色建立信息层级。图中的数据与读数属于方案示意。
05 / 细节与回看 / REFLECTION
从正面布局，回到完整的机身关系。

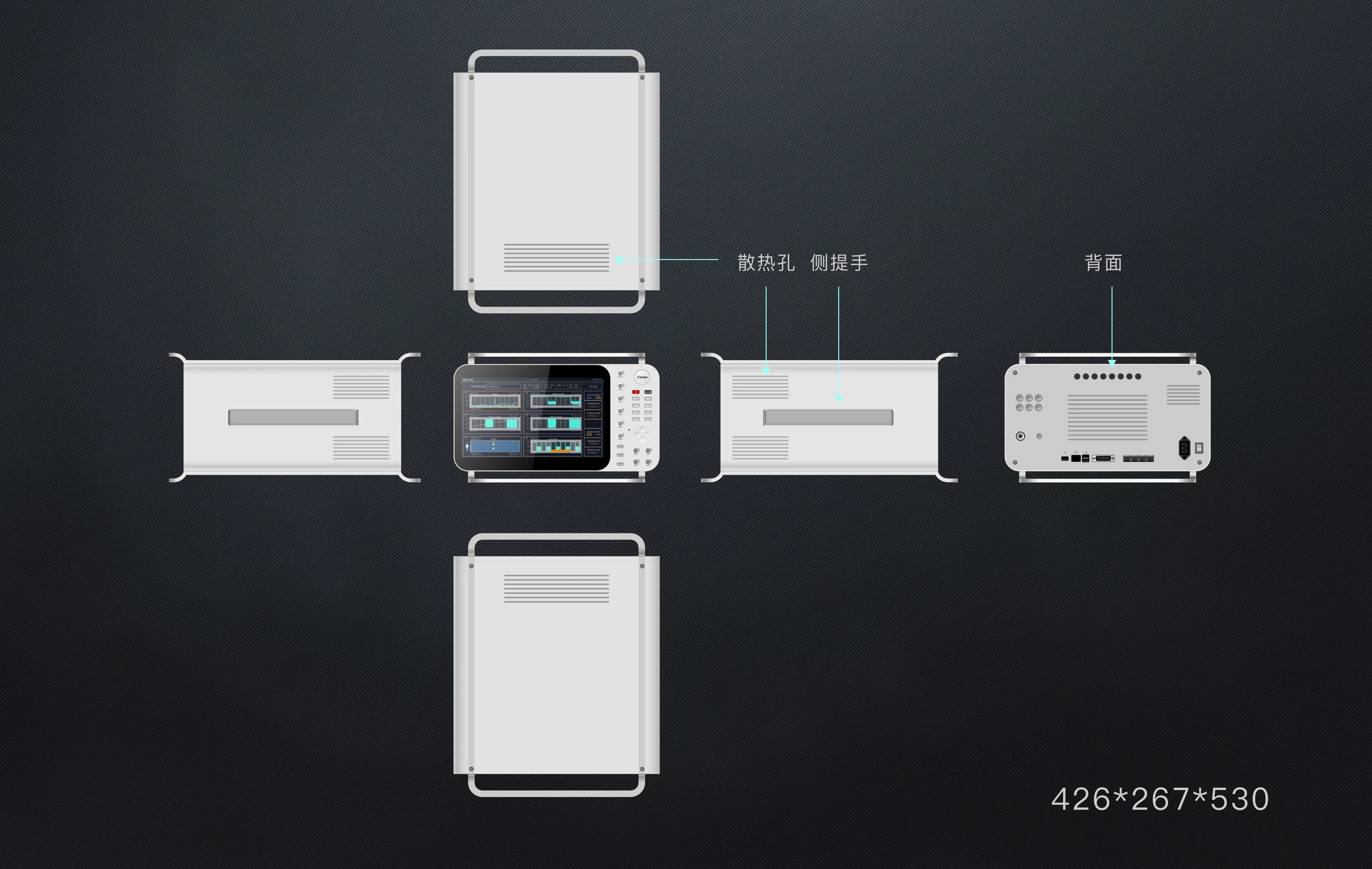

局部视图补充操作面板的排列，多视图保留外壳、侧提手和背部的原始标注。这个案例记录外观与界面的方案表达，提手使用、按键识别和开孔布置仍是设计设想；现有渲染不作为承载、散热、测试性能或量产结果的证据。
