08 / CONCEPT PROJECT · 2021
跟焦系统
外观设计
跟焦电机 + 跟焦手轮
OVERVIEW / 01
以共同的造型语言，连接跟焦电机与手轮。
这套无线跟焦系统由跟焦电机与跟焦手轮组成。设计重点是让天线自然进入整体造型，并以 CNC 加工为造型方向的切面、材质对比和清晰的操作层级，建立机械感与专业属性。
这是早期概念方案，未继续进入结构深化、样机和量产验证；页面保留探索过程，也保留落地层面的未决问题。
- 类型
- 个人概念设计
- 系统
- 跟焦电机 / 跟焦手轮
- 重点
- 天线整合 / CNC 切面 / CMF / 操作层级
- 状态
- 方案阶段 / 未量产
SYSTEM / 02
电机与手轮，共享切面、金属细节与状态色。
两端设备，一套形态语言。

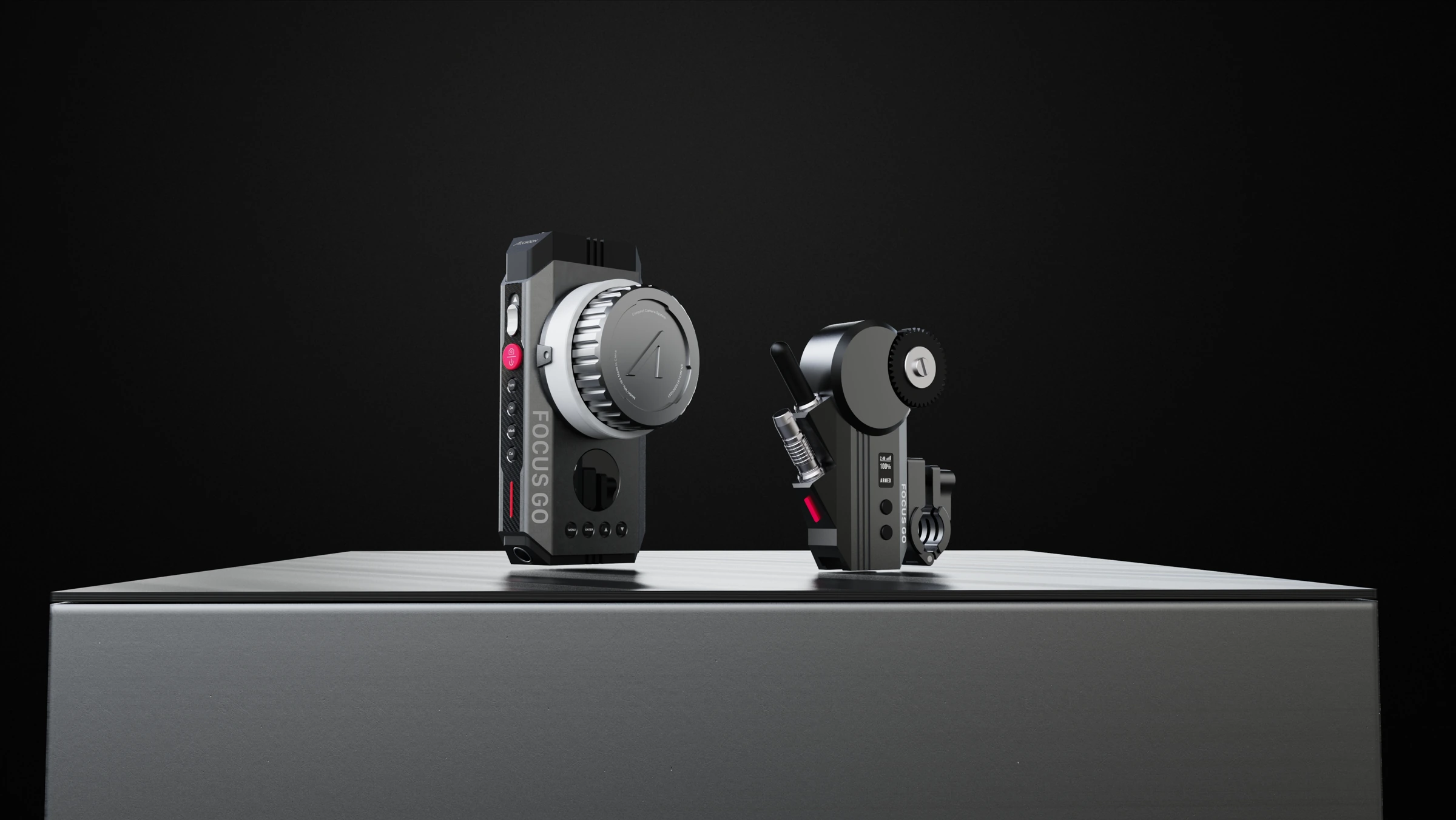

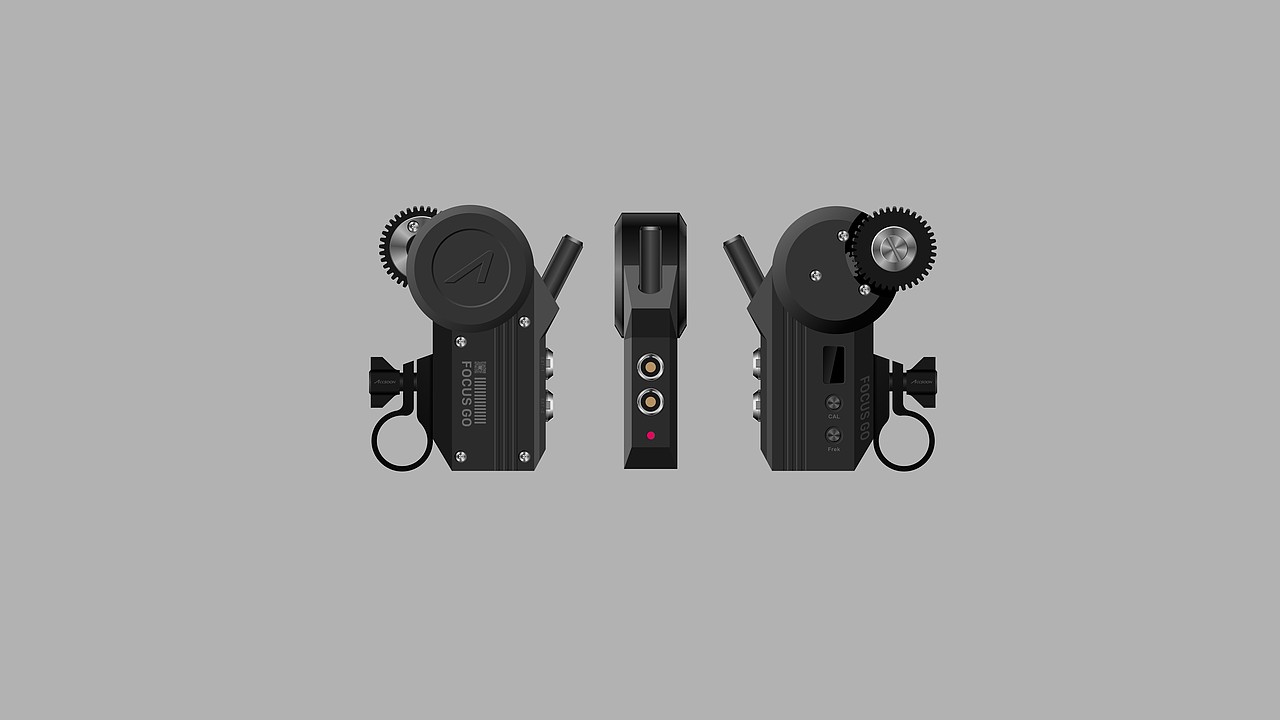

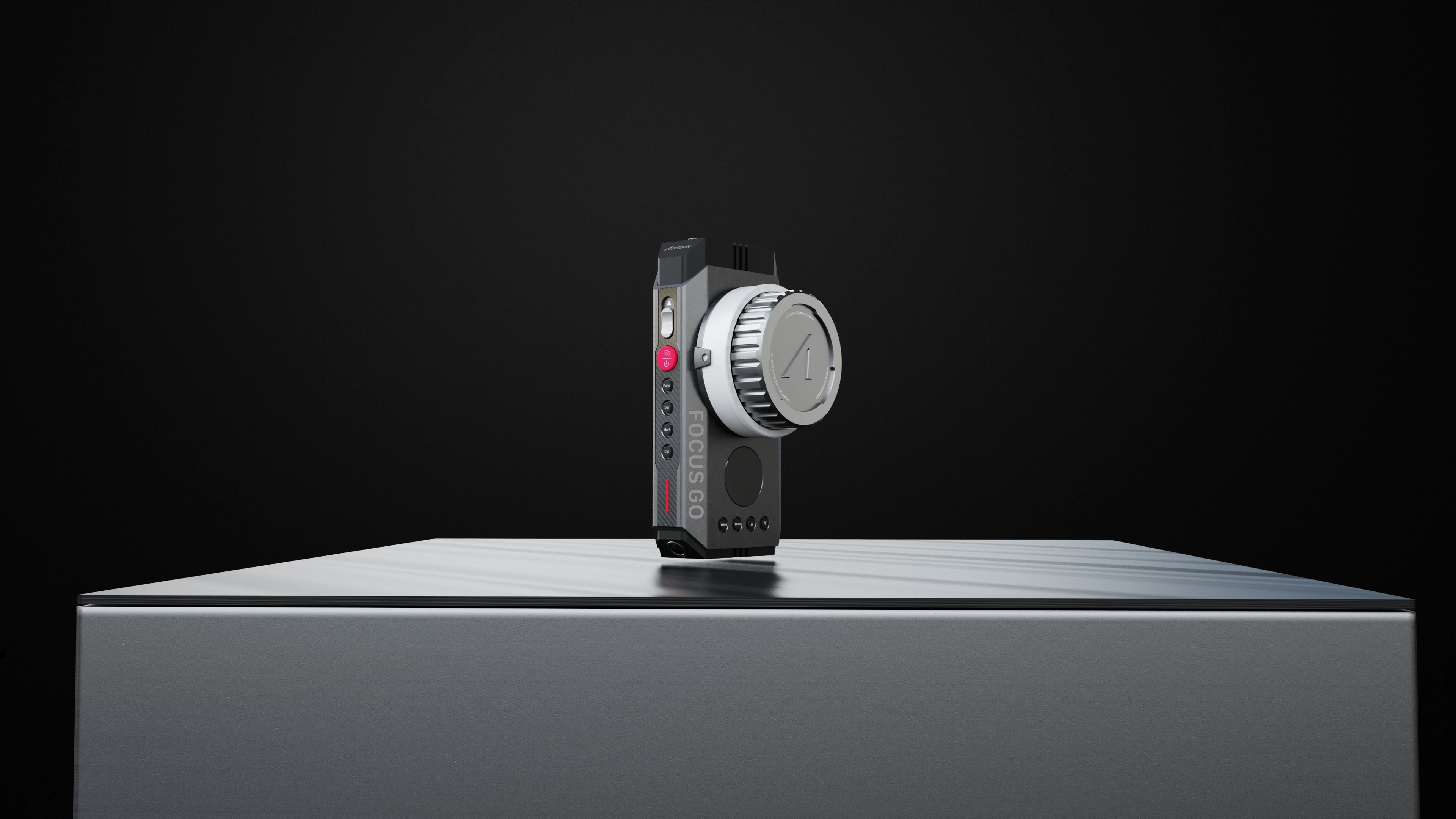

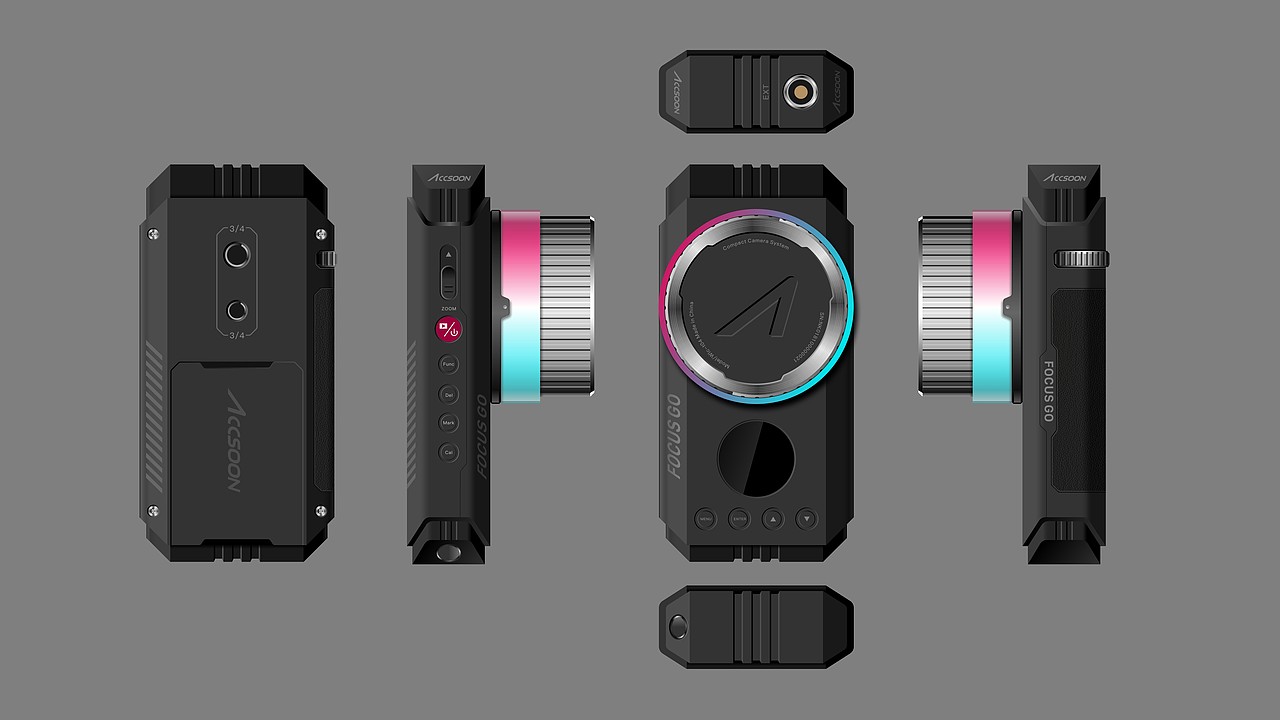

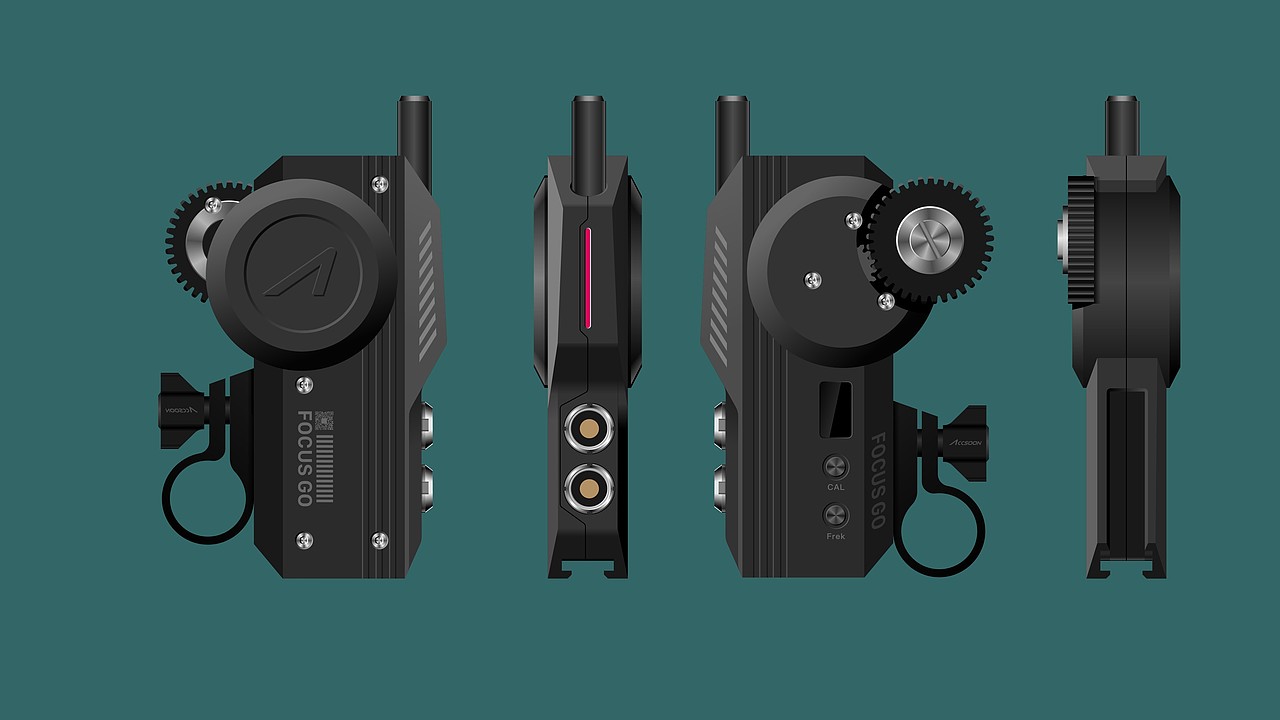

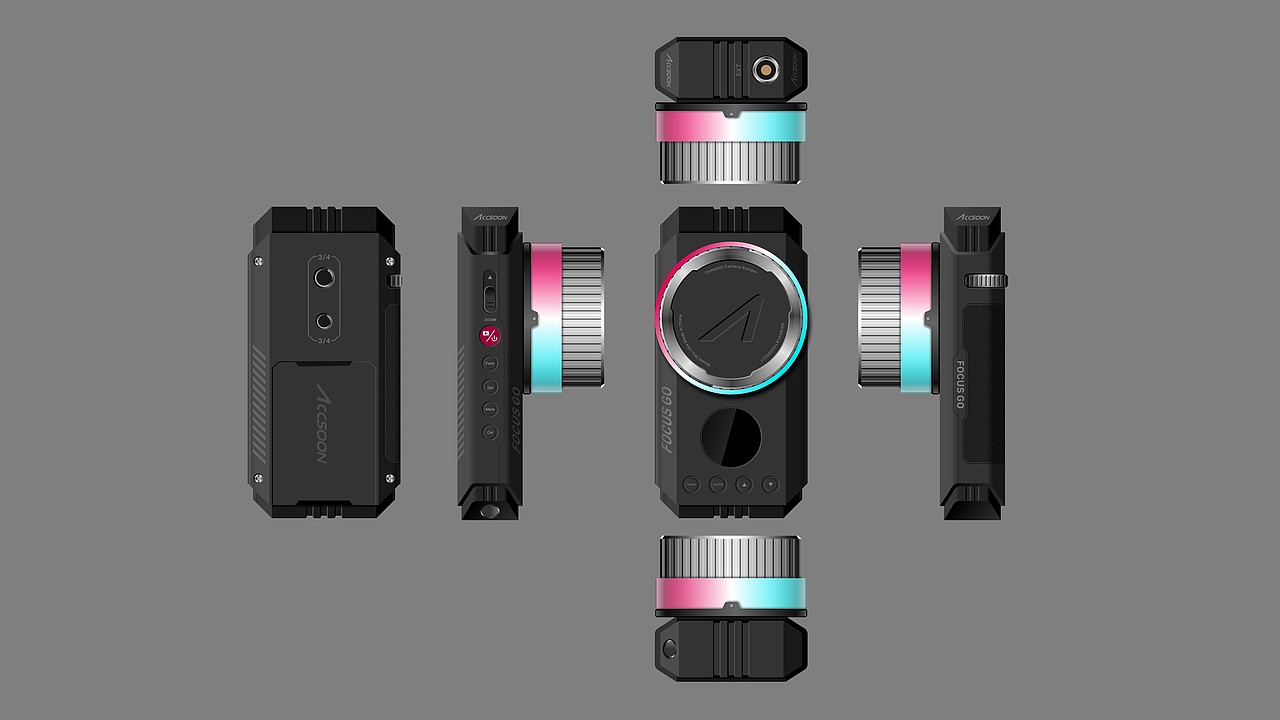

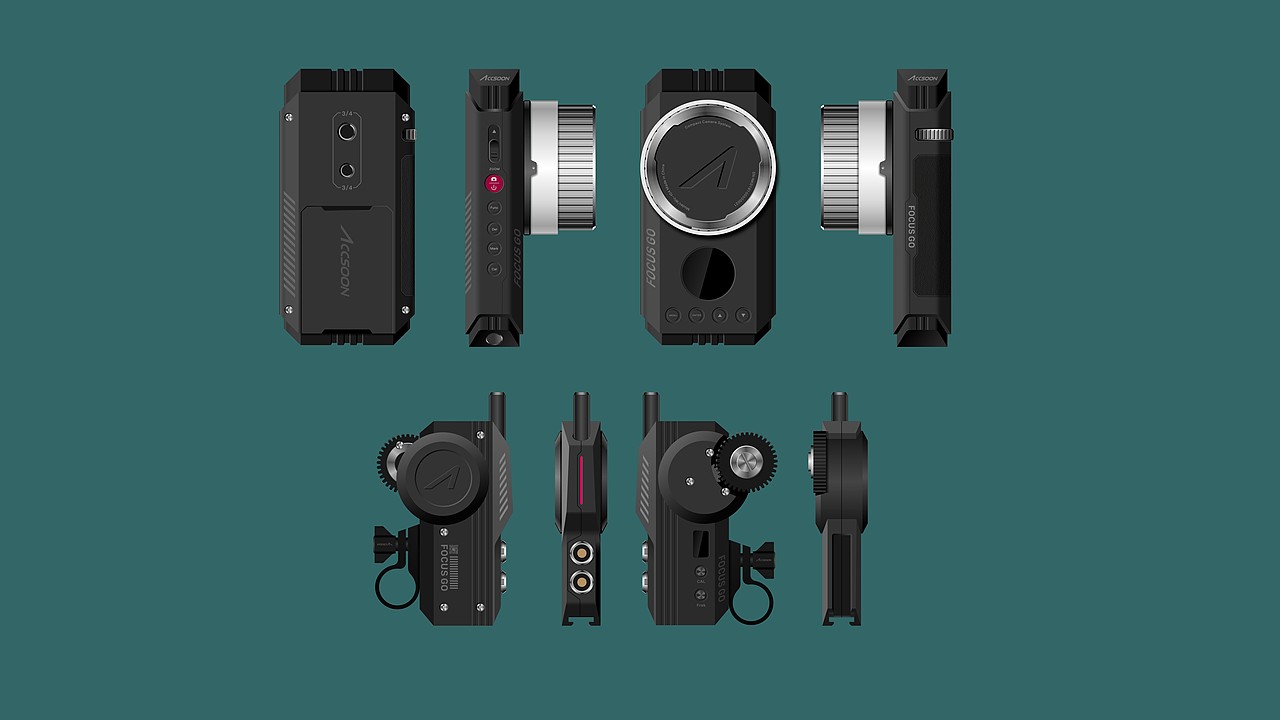

手轮承担手中的旋转操作，电机连接镜头的传动位置。多视图把两端放在一起，比较机身切面、旋钮与齿轮，以及接口在不同朝向中的关系。
金属细节与红色识别贯穿两端，让各自不同的操作结构保持系统一致性。
EARLY DIRECTION / 03

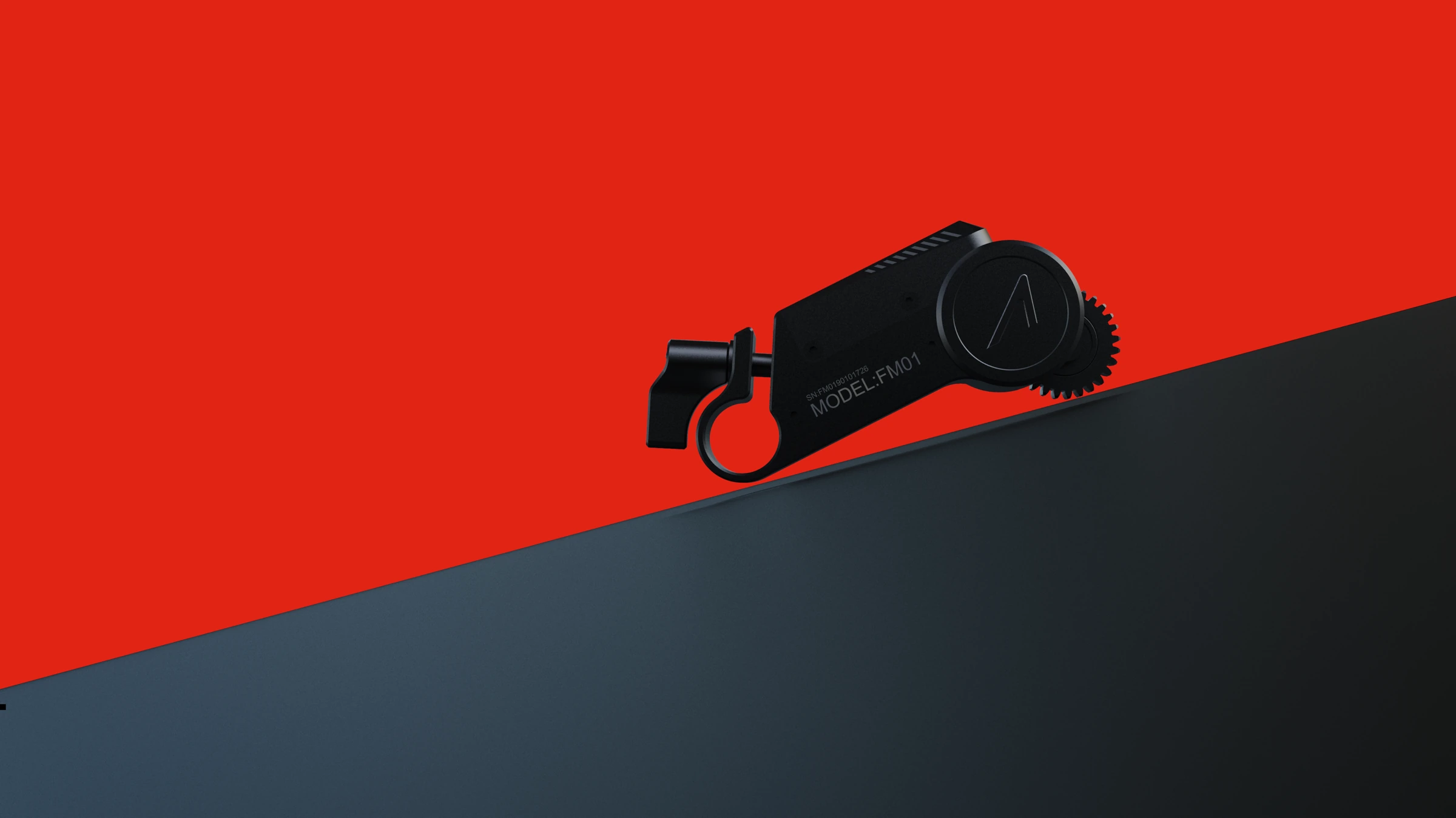

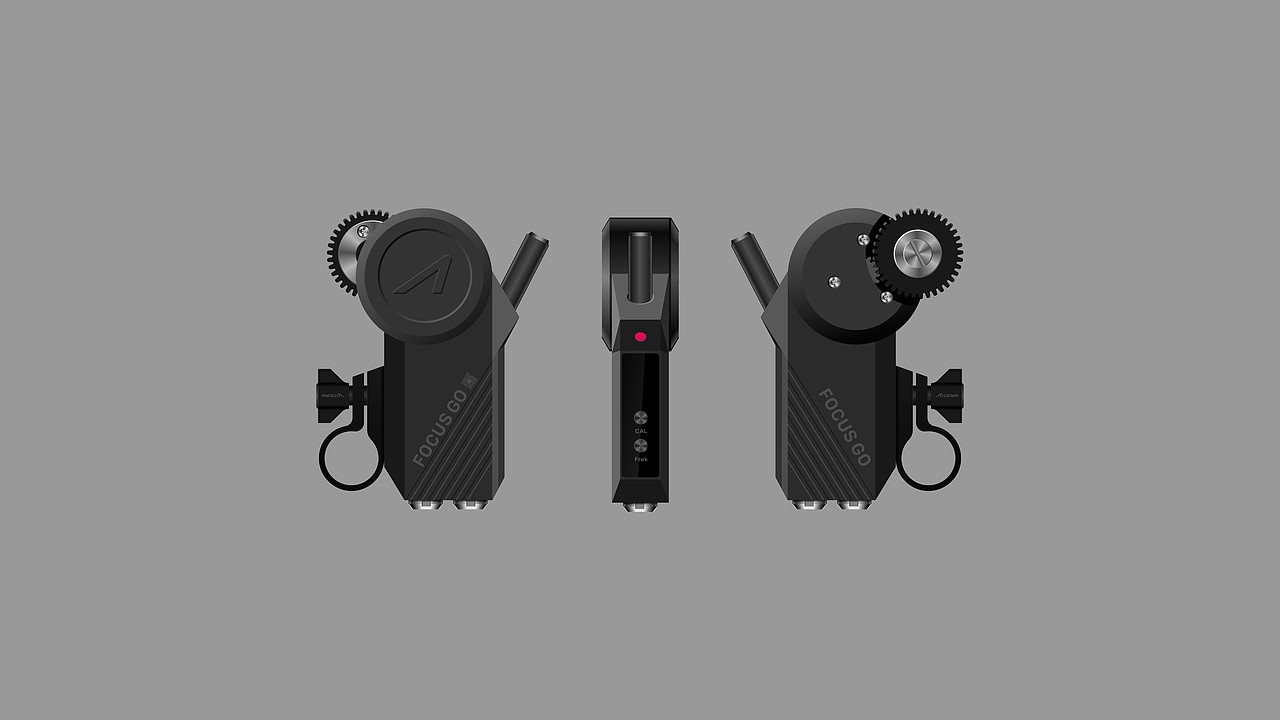

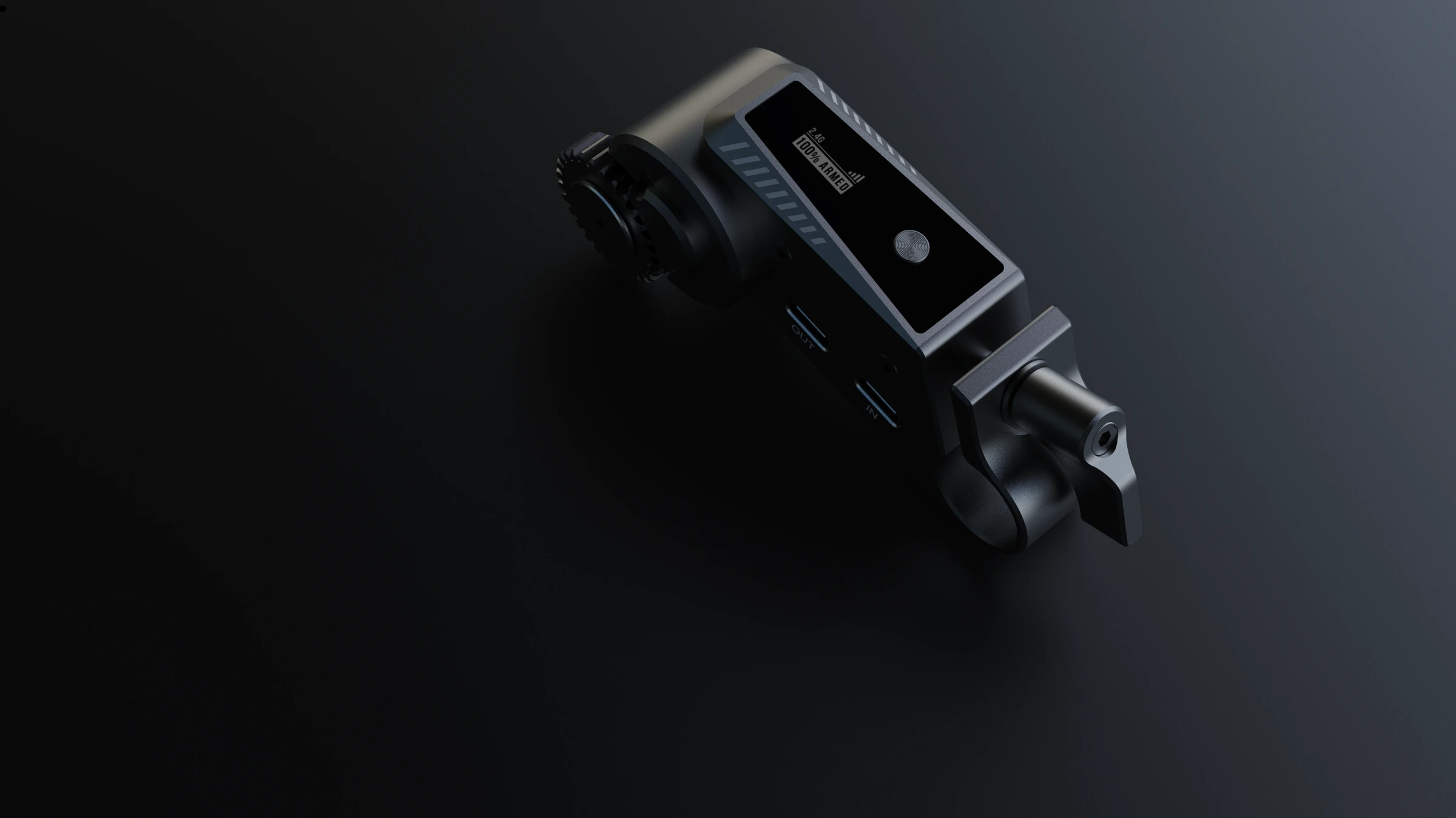

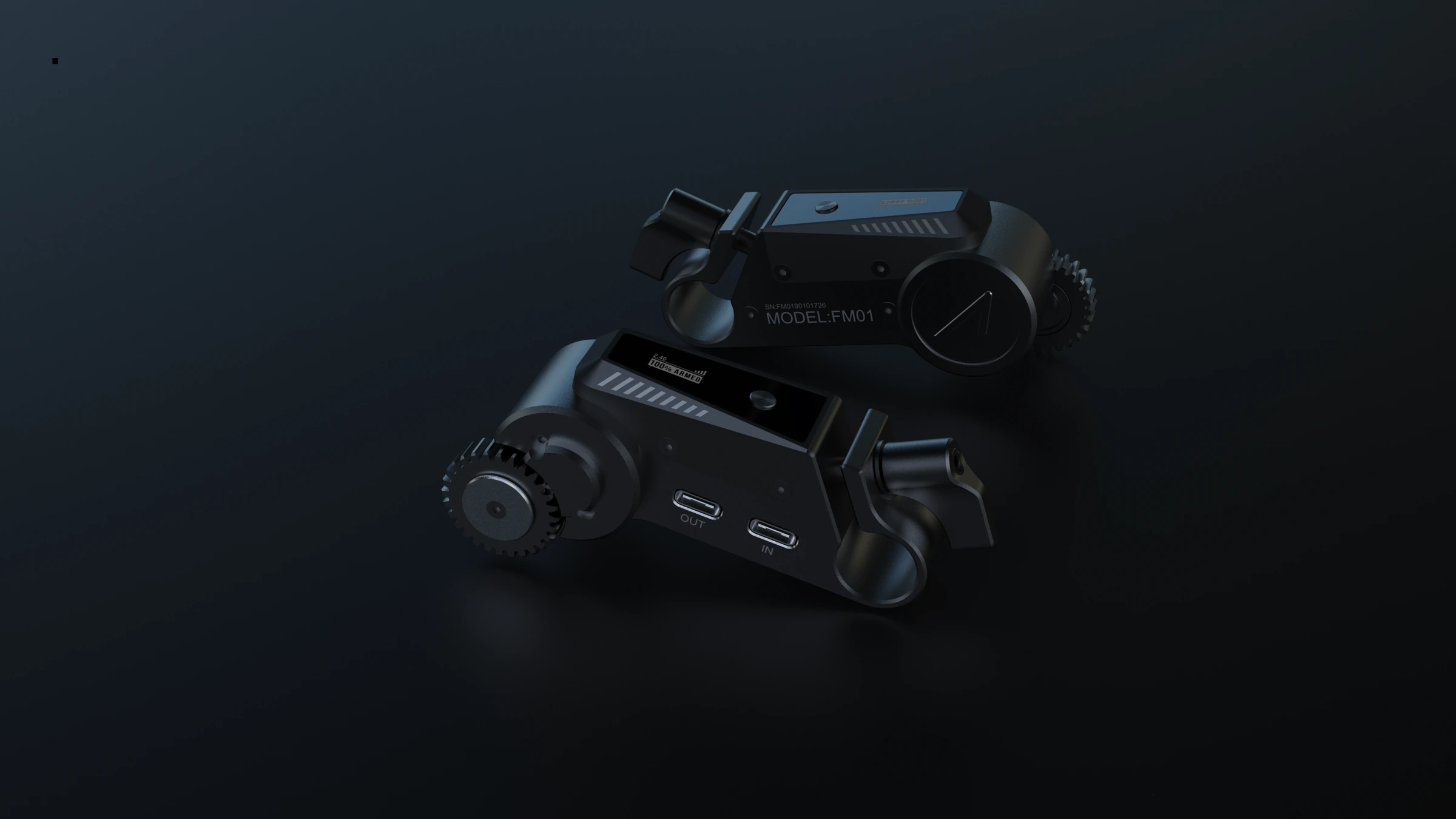

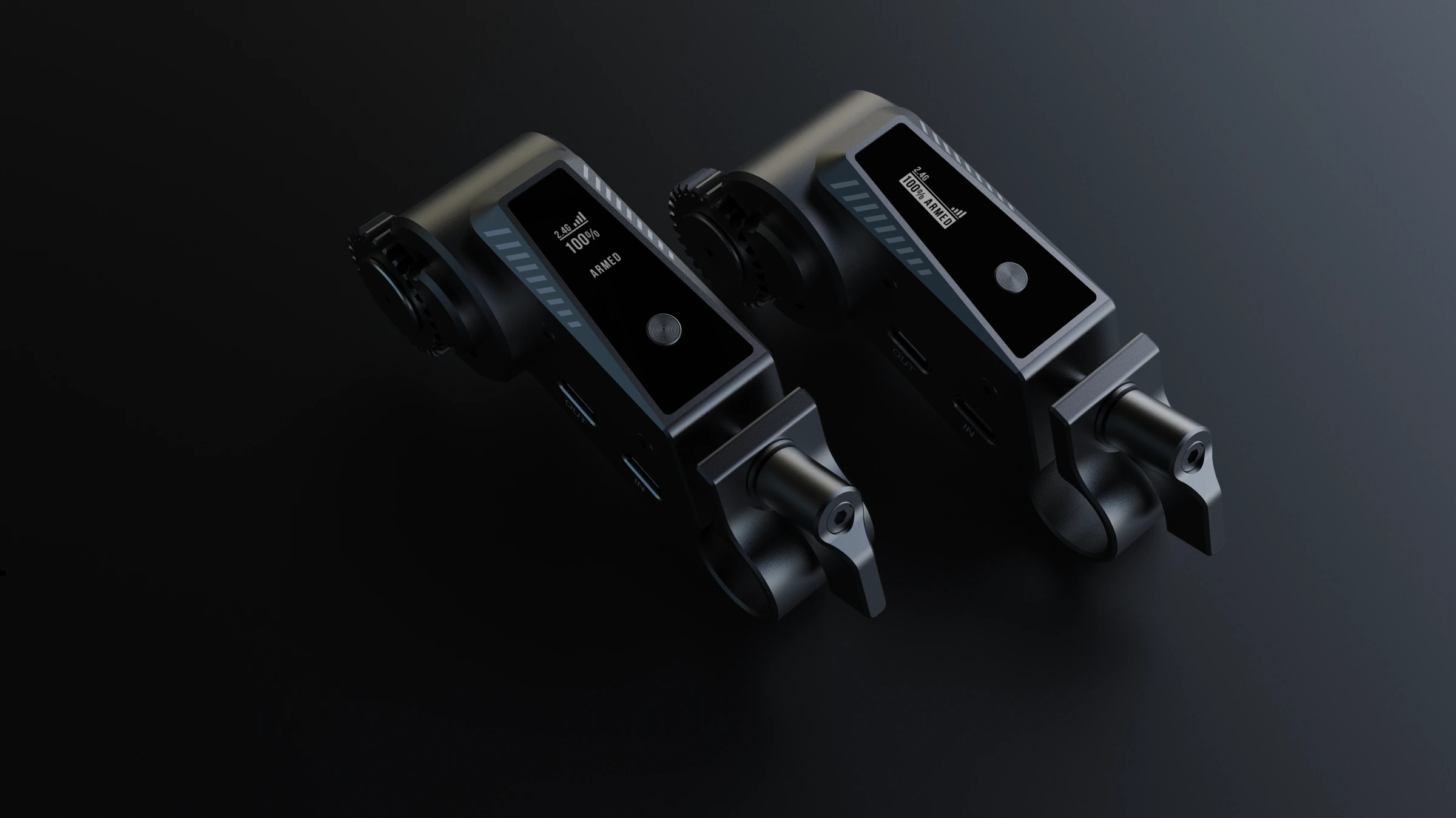

早期电机方案，先探索横向体量与控制面的关系。
这组 F-C01 早期方案记录了另一阶段的电机外观探索。横向机身、驱动轮、显示区与连接端形成不同的布局，作为后续系统方案之前的设计记录保留。
FOCUS MOTOR / 04

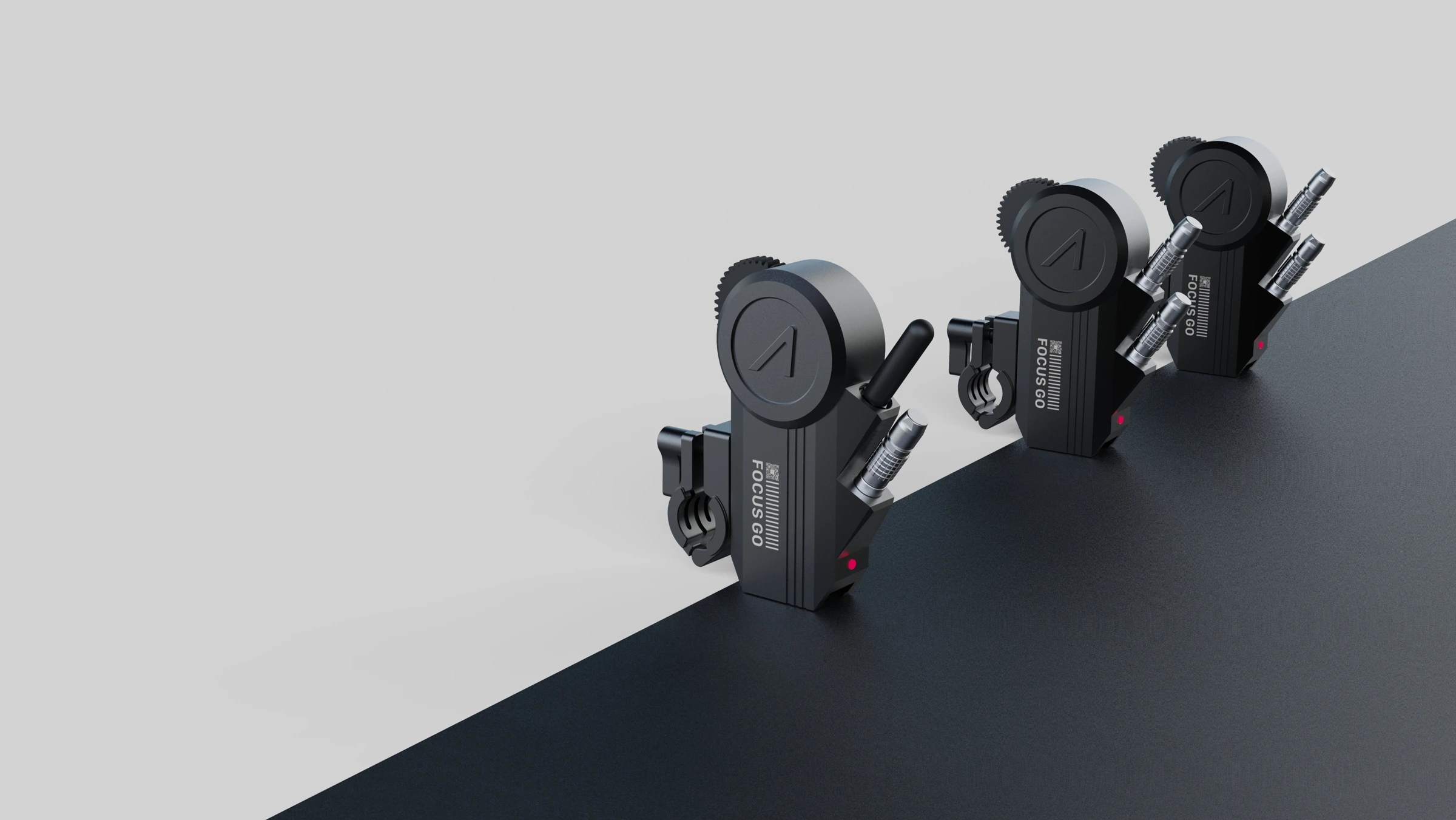

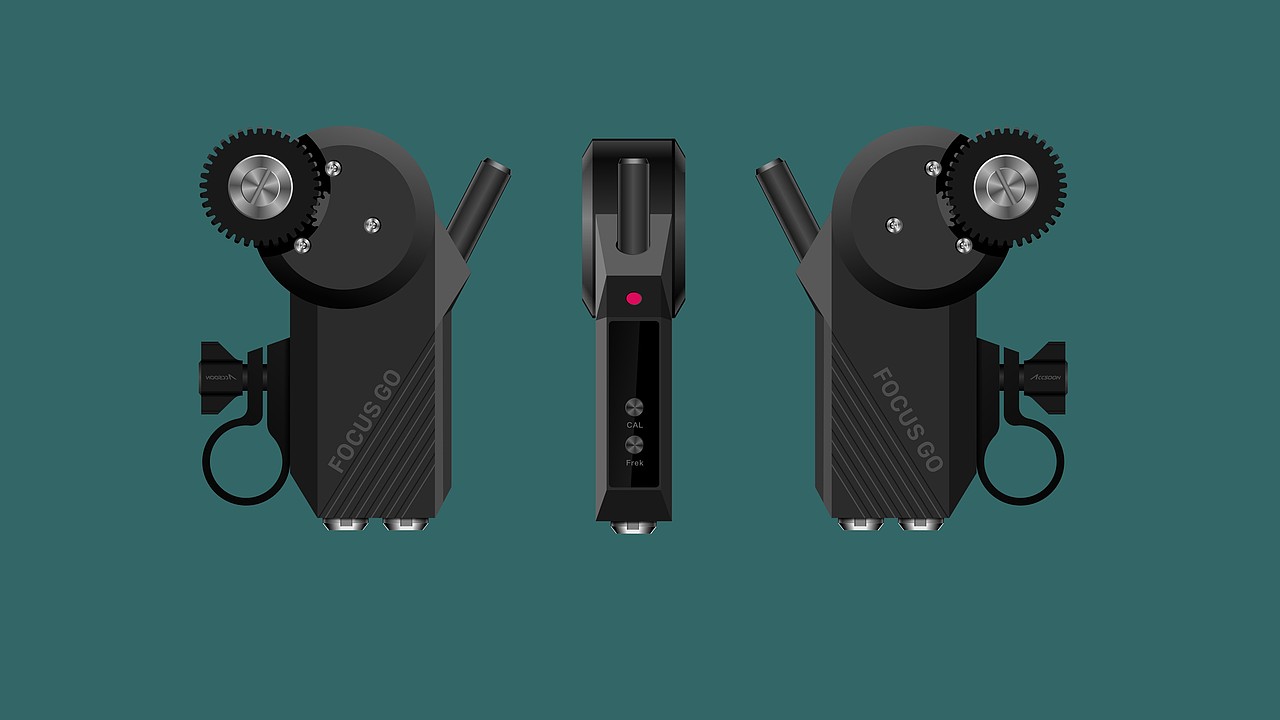

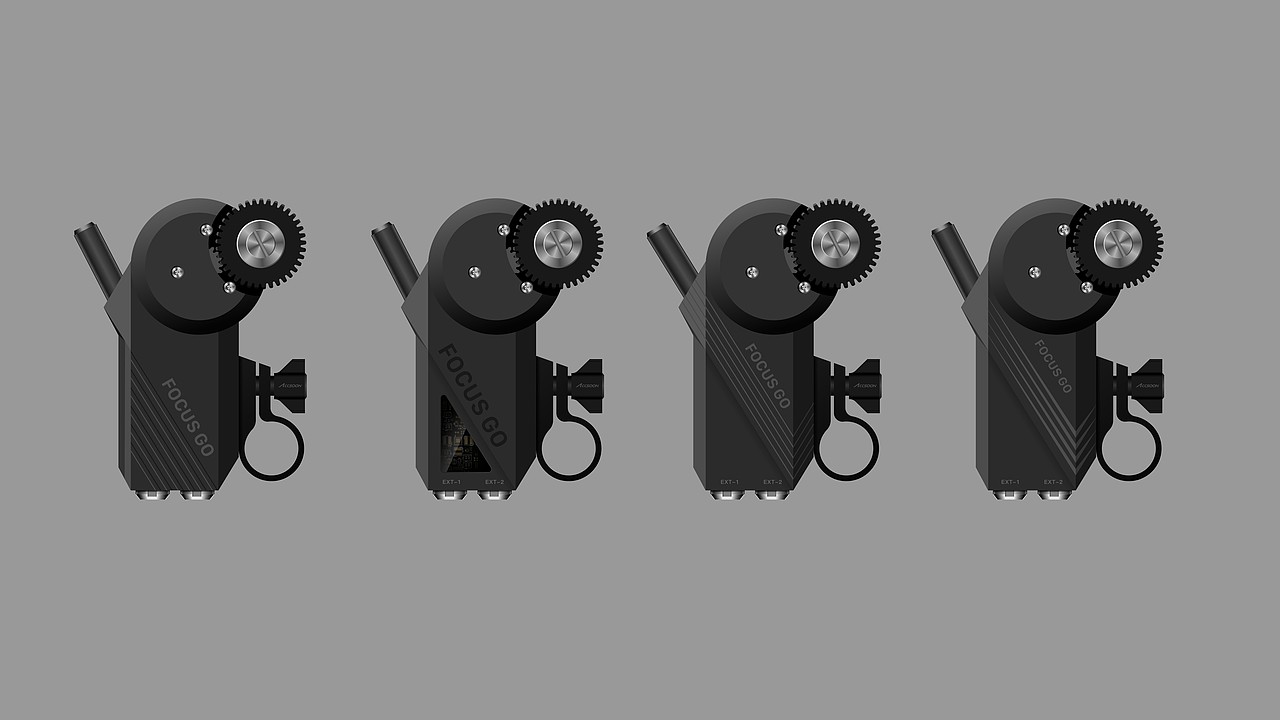

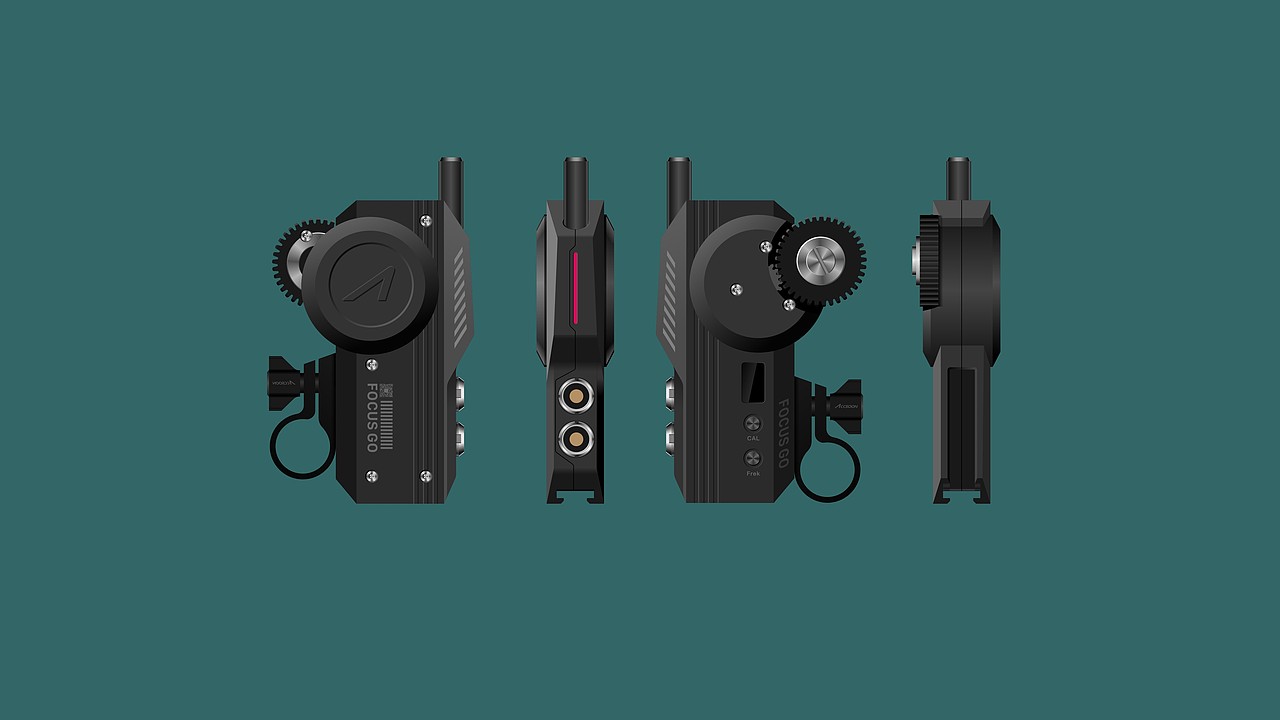

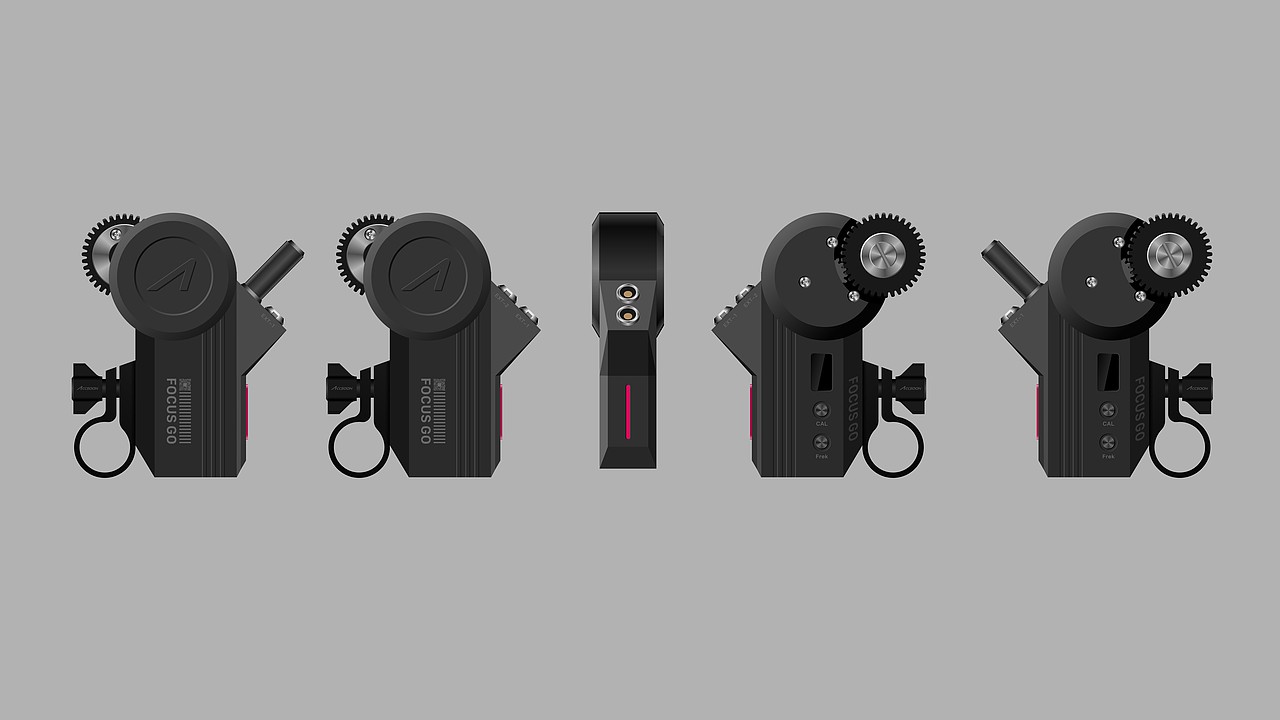

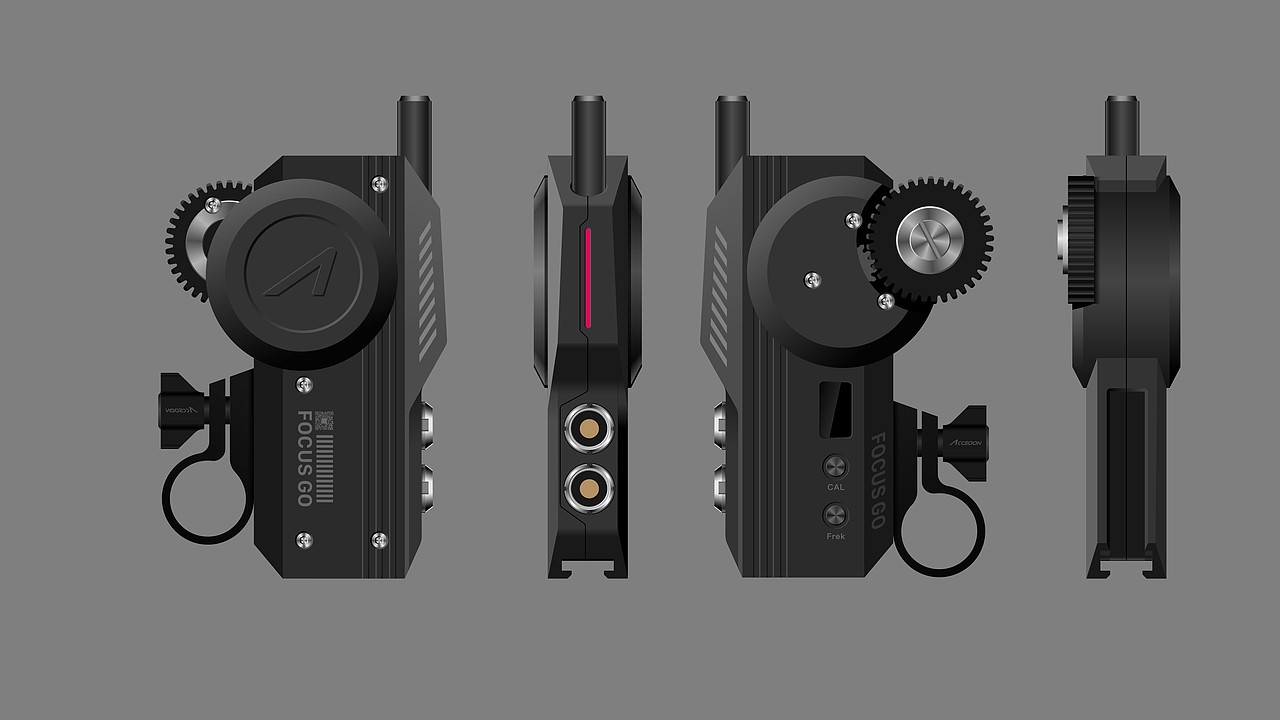

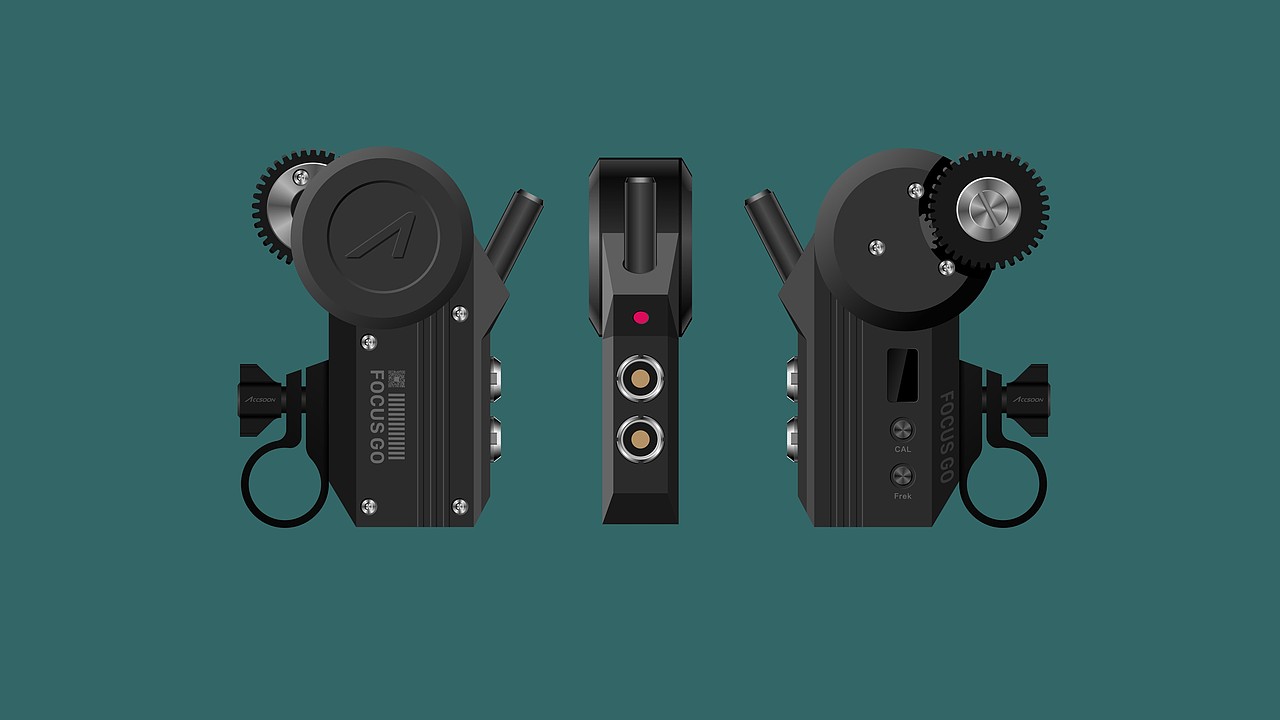

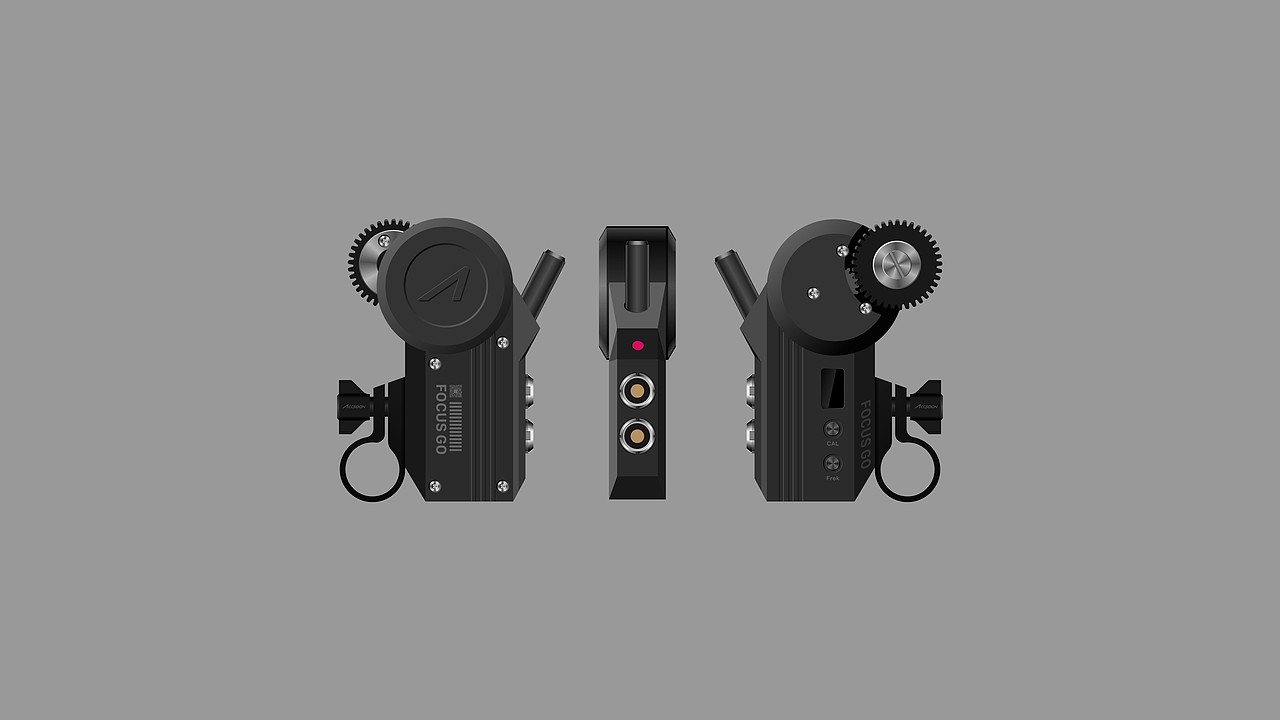

围绕天线、齿轮与接口的硬性关系，反复收敛电机机身。
天线
天线必须满足信号与结构条件，同时不能成为脱离主体的附加物。
加工
以 CNC 机加工为前提，用切面、凹槽和边缘转折形成张力。
识别
圆形驱动结构、纵向机身与洋红状态色共同建立产品符号。
FOCUS HANDWHEEL / 05

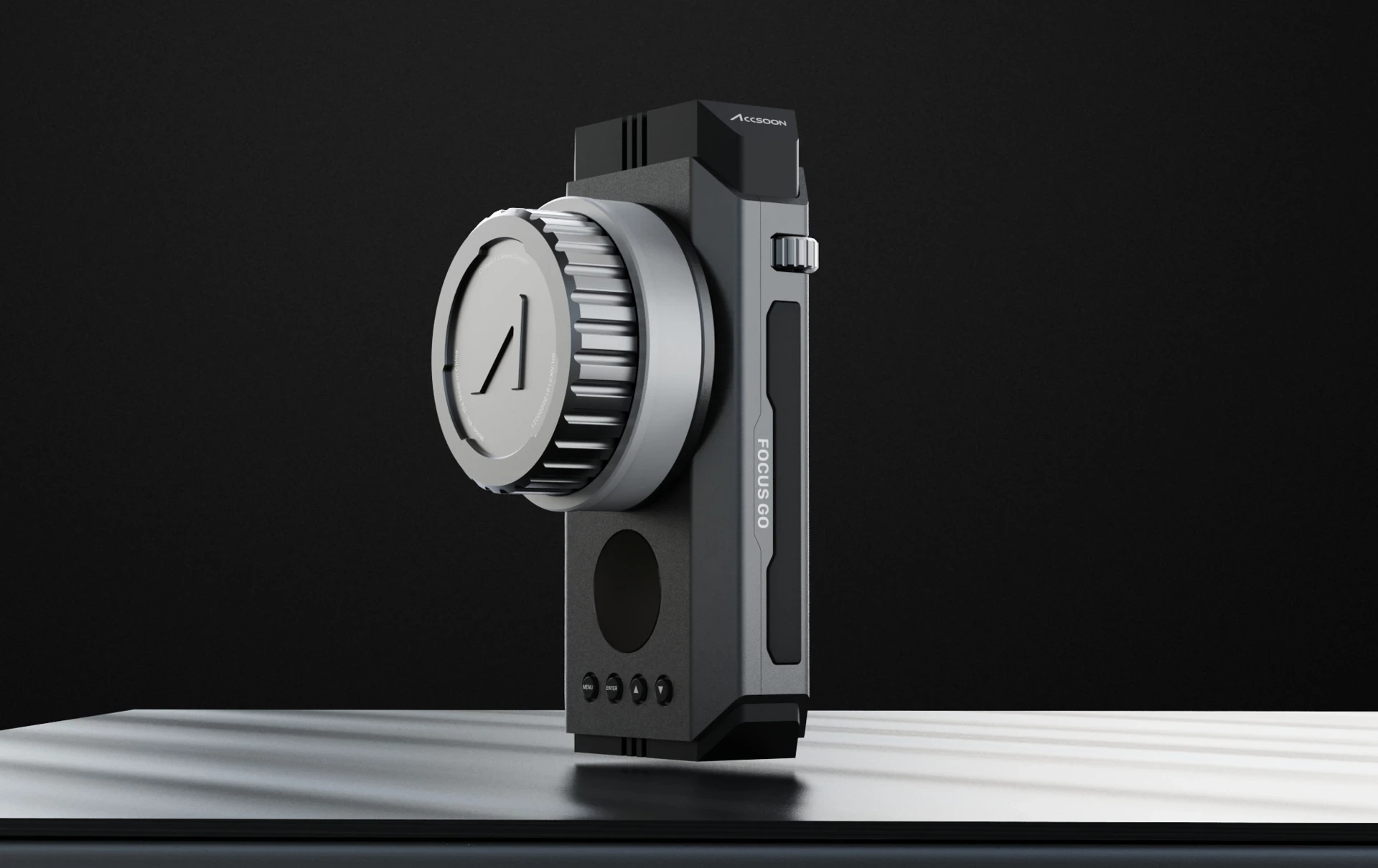

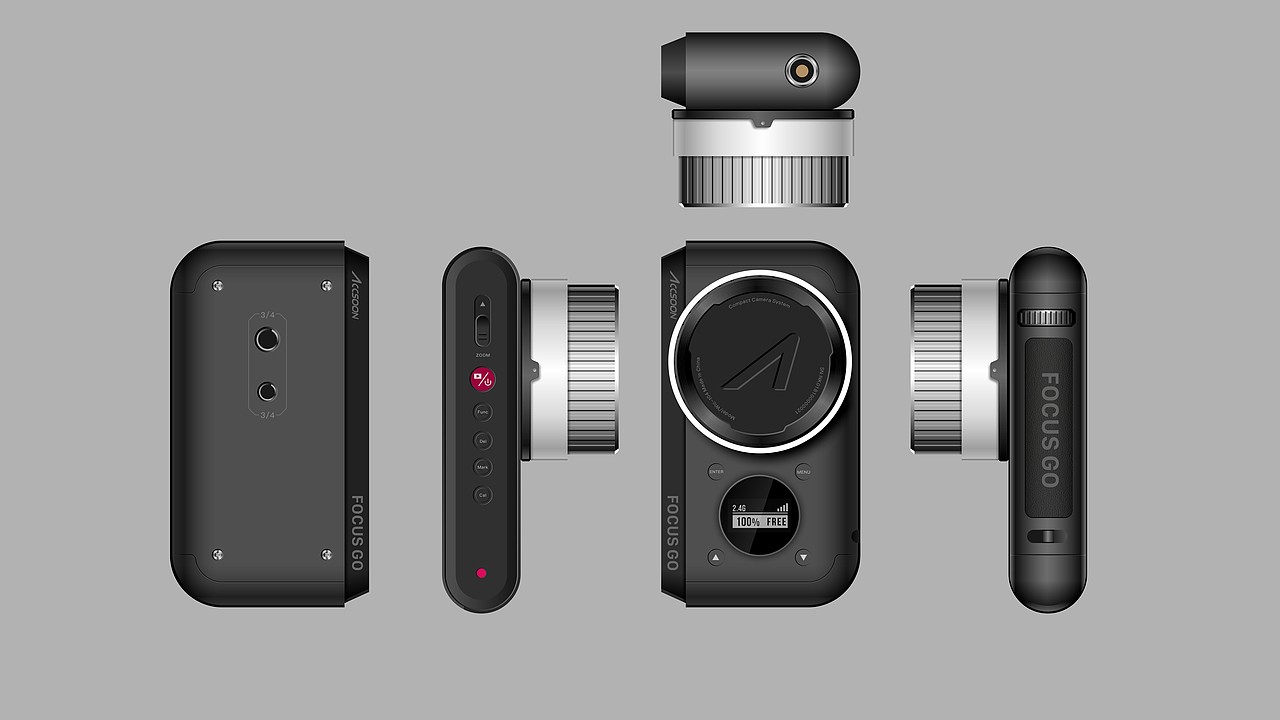

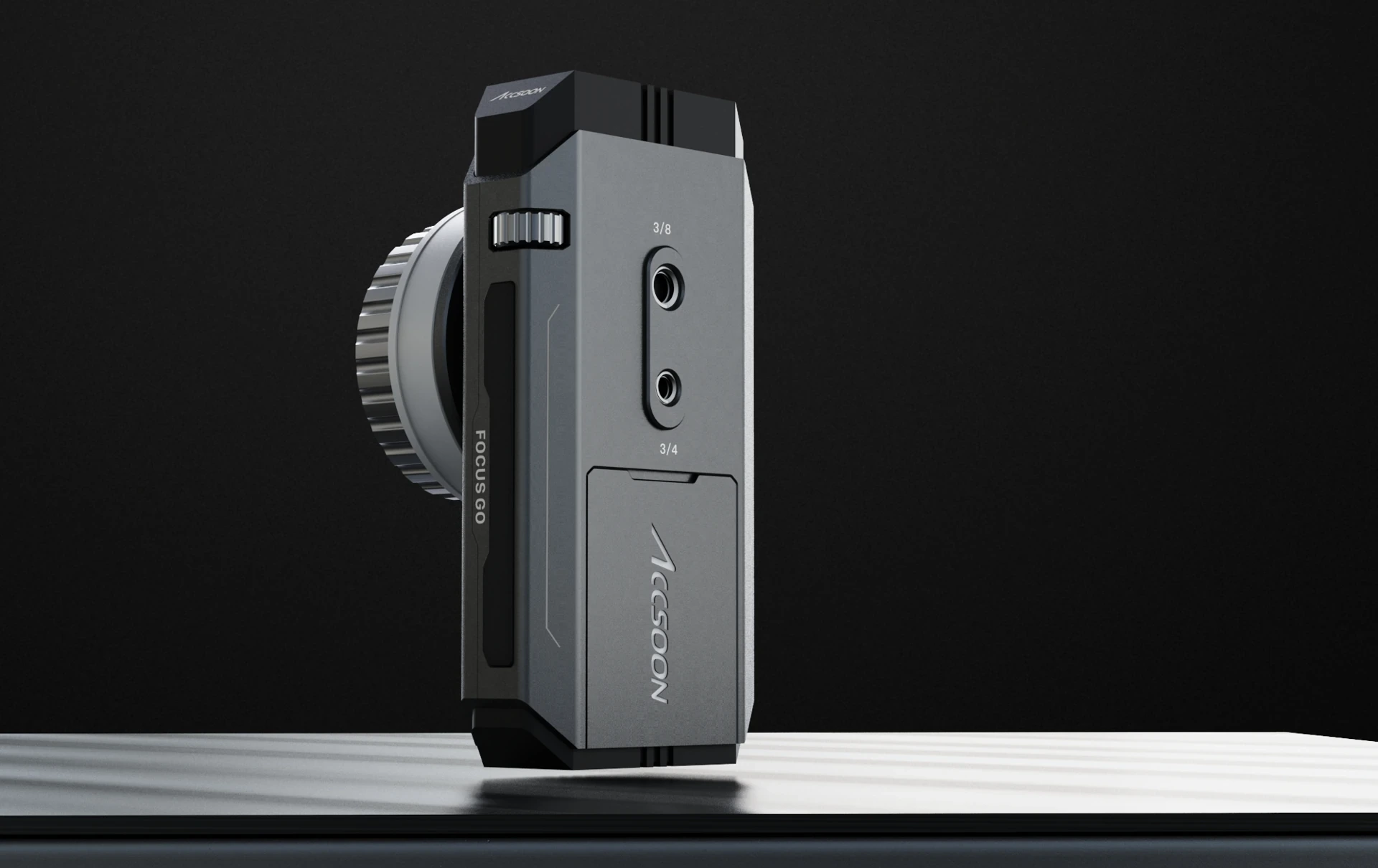

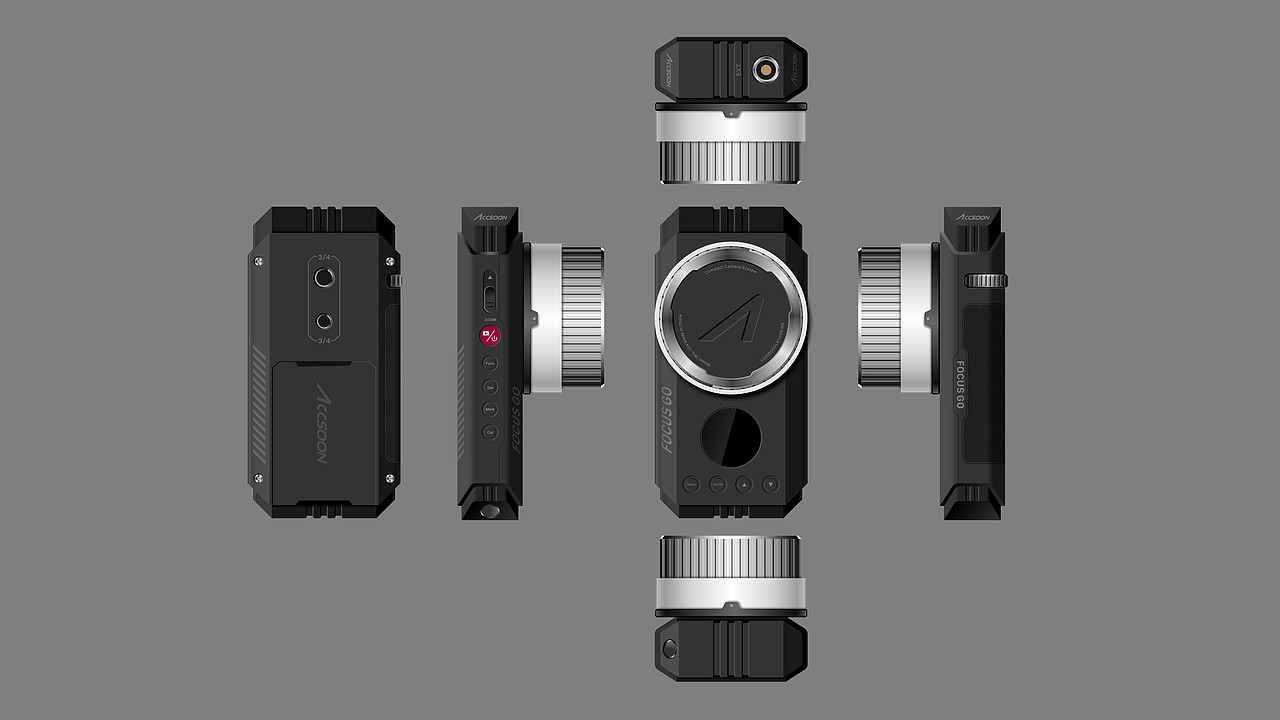

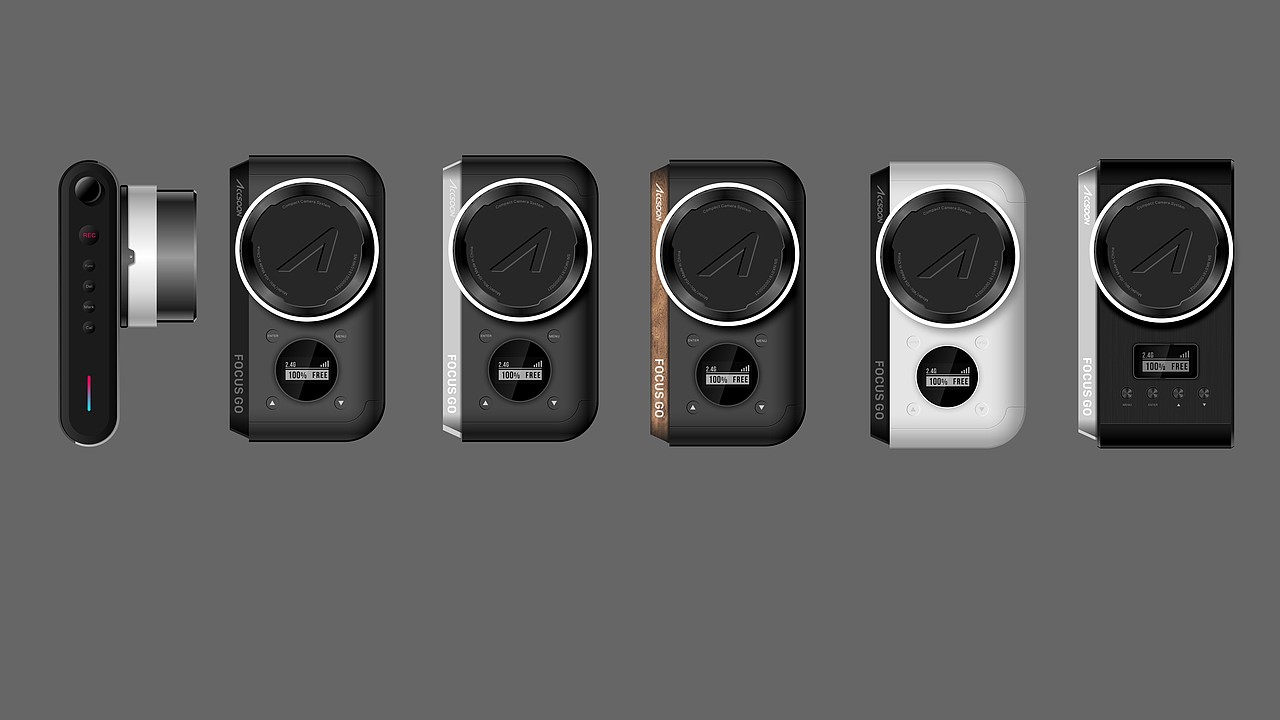

从握持意图和相机经典元素出发，寻找手轮的操作重心。
MATERIAL & DETAIL / 06

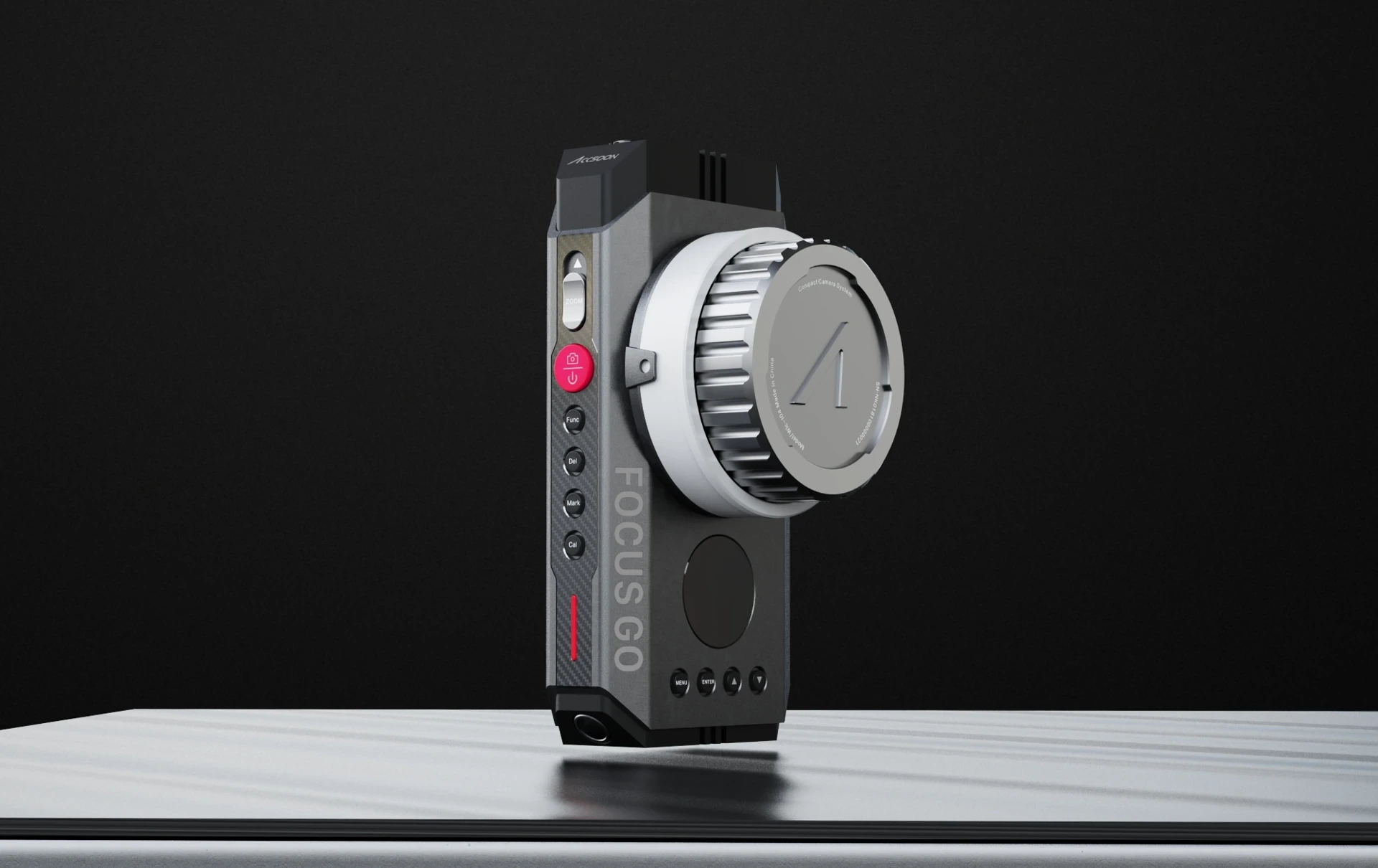

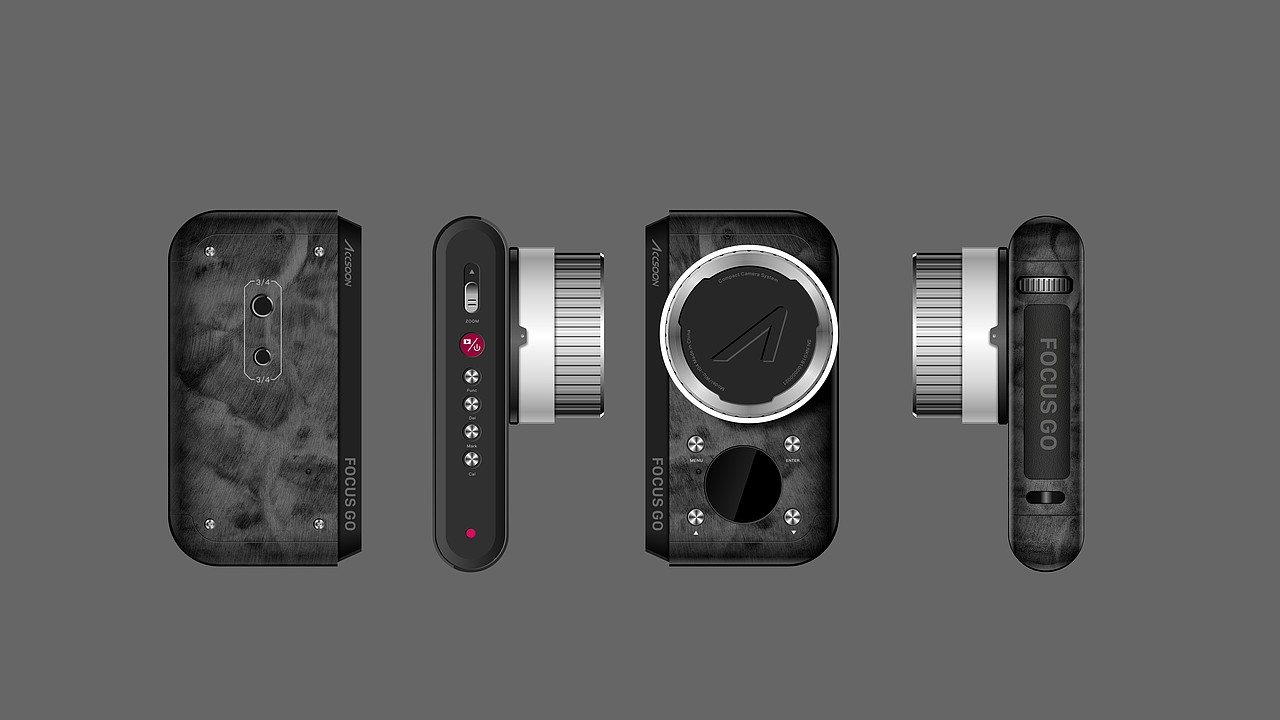

材质、颜色与重复元素贯穿两个设备，也让系统关系更完整。
REFLECTION / 07
概念可以建立方向，但仍需要结构与真实使用继续回答。
这套方案完整表达了外观语言和系统关系，但缺少装配、公差、散热、强度、操作手感与现场兼容性的验证。因此它更适合作为一次设计思考记录，而不是量产结论。
