01 / REAL CASE STUDY · 2023—2024

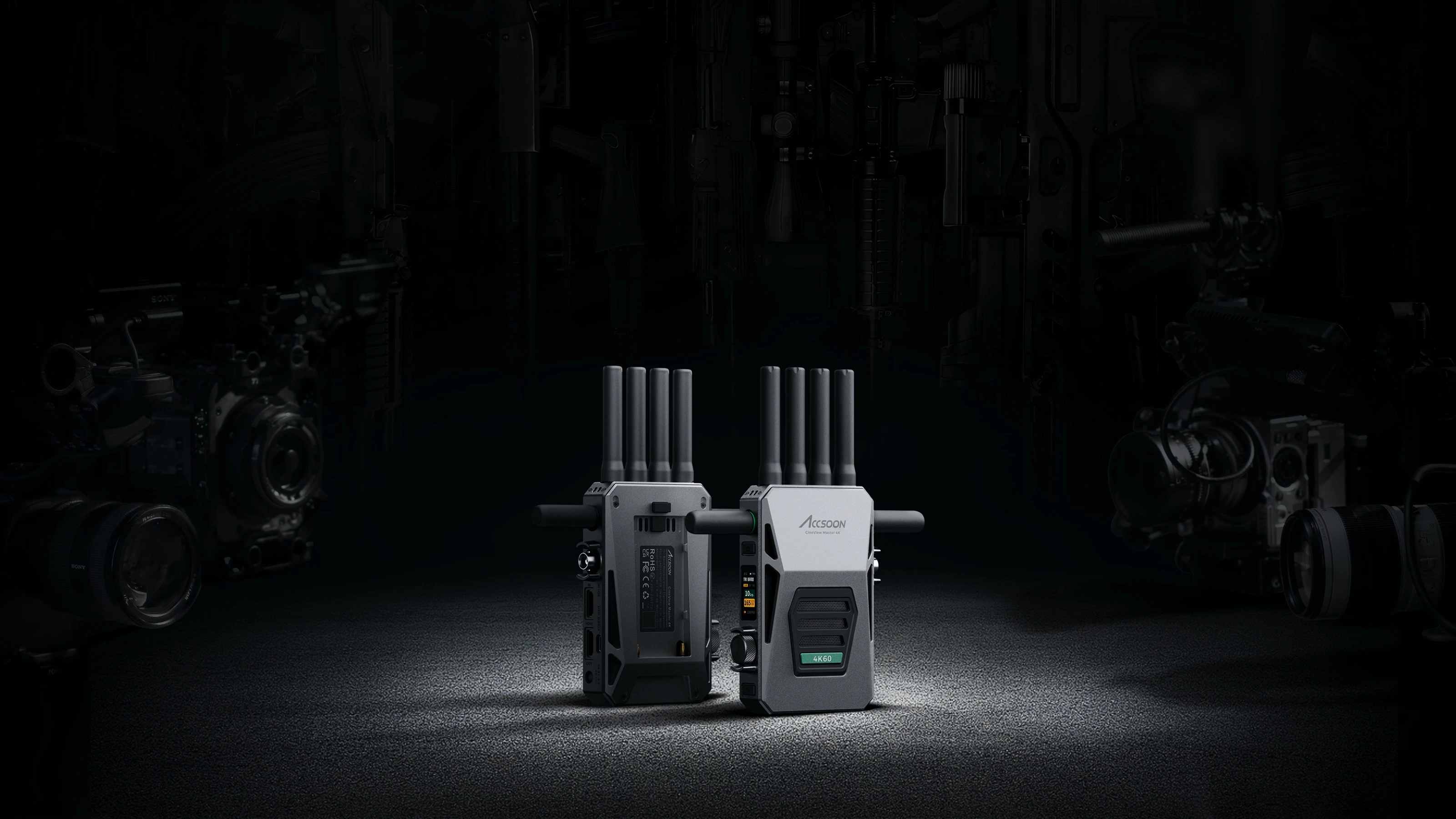

CineView
Master 4K
01 / A NEW CHAPTER
让性能的突破，
也能被看见、被感受到。
CineView Master 4K 是一次从技术突破到产品体验的重新设计。我从产品定义出发，将散热、安装与操作融入统一的外观语言，再通过反复打样推敲材料与细节，让旗舰性能，也有与之相称的上手质感。
- 项目时间
- 2023.11—2024.09
- 我的工作
- 产品定义 · 工业设计 · CMF · 打样跟进
包装设计 · 产品渲染 · 宣传详情页 - 共同完成
- 硬件、软件、结构、物料与市场团队
02 / 起点 / CONTEXT
新的技术，也需要新的面貌。
在多款双频产品之后，三频技术成为品牌新的突破。设计也需要向前一步：减少繁杂的语言，提升细节与上手质感，让旗舰定位不仅体现在参数里。
不是增加更多装饰，
而是让功能与形式，更紧密地结合。
03 / 定义 / DEFINITION
为使用留出空间。

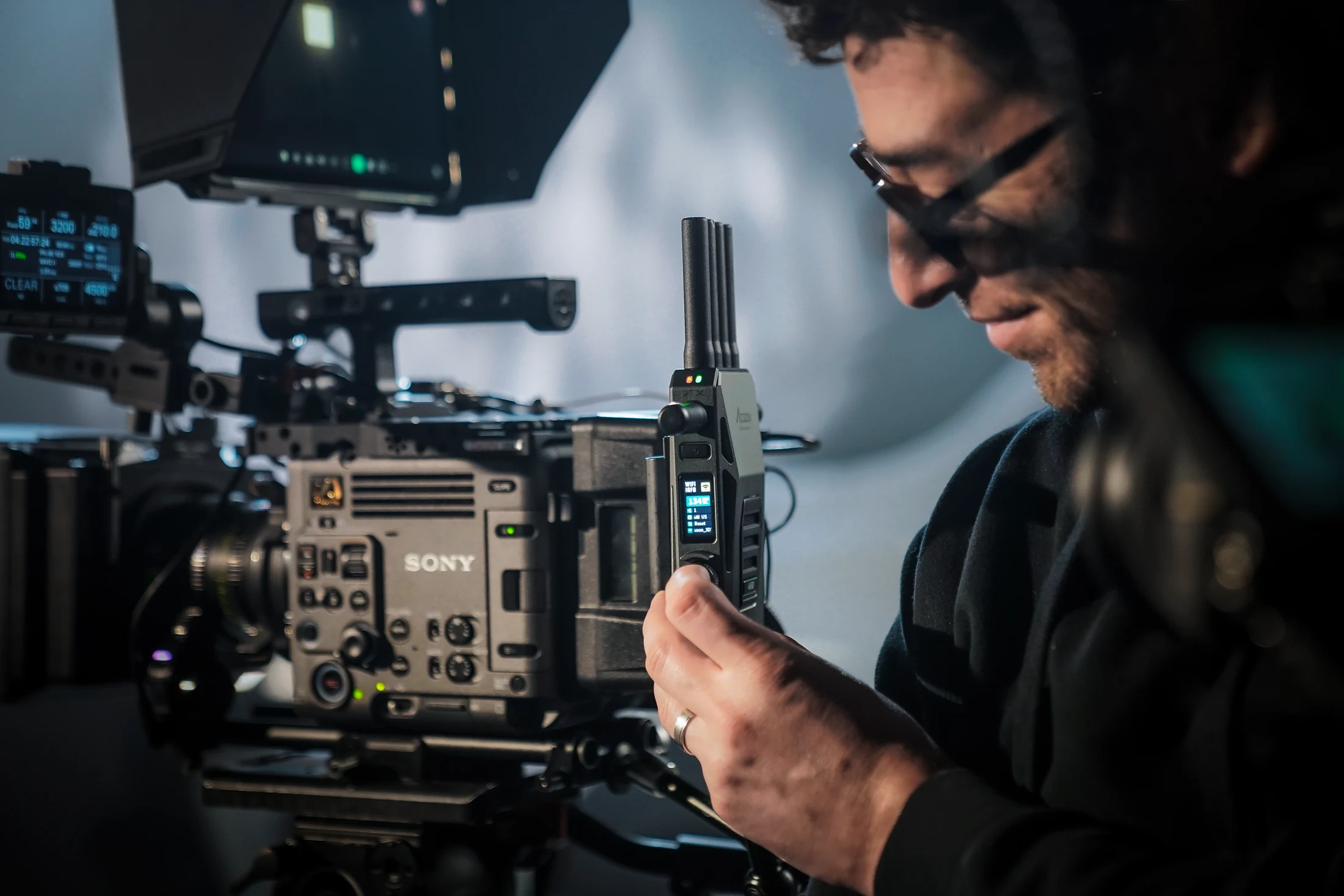

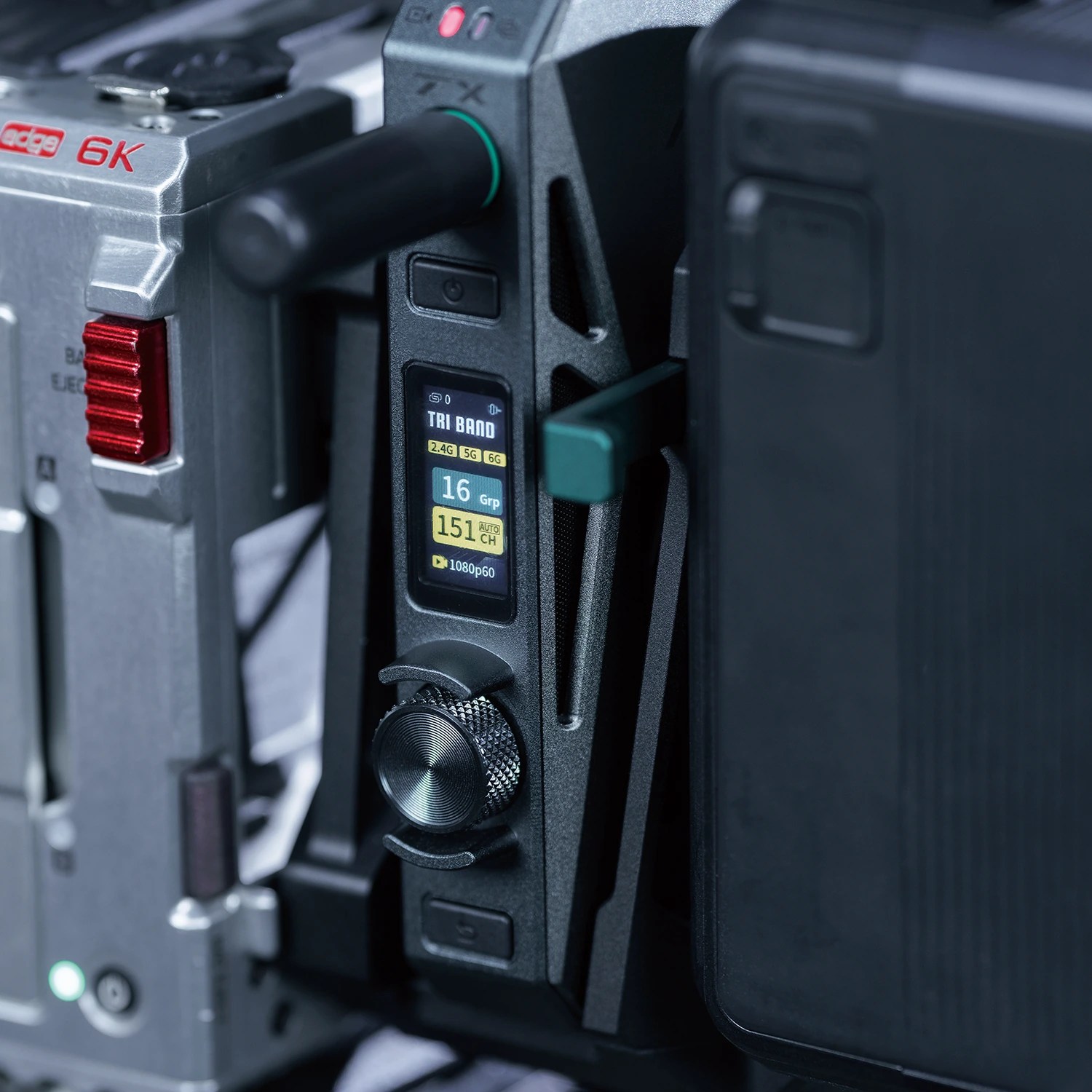

我组织了三次产品需求会，与硬件、软件、结构等同事一起理清使用关系。短天线减少侧面的占用，侧置屏幕为 V 口挂载留出空间；旋转选择、按压确认，让菜单操作集中在一颗滚轮上。

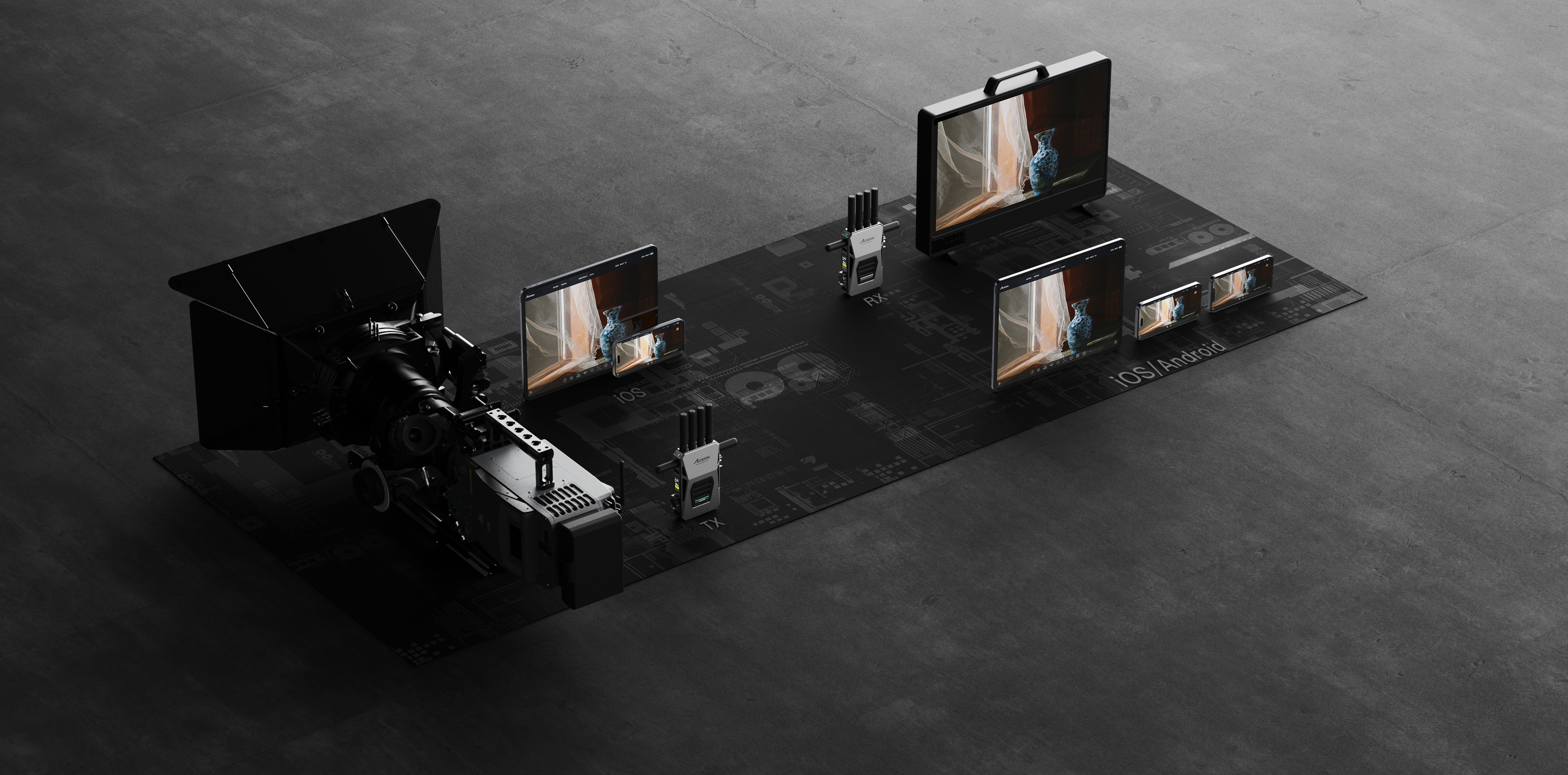

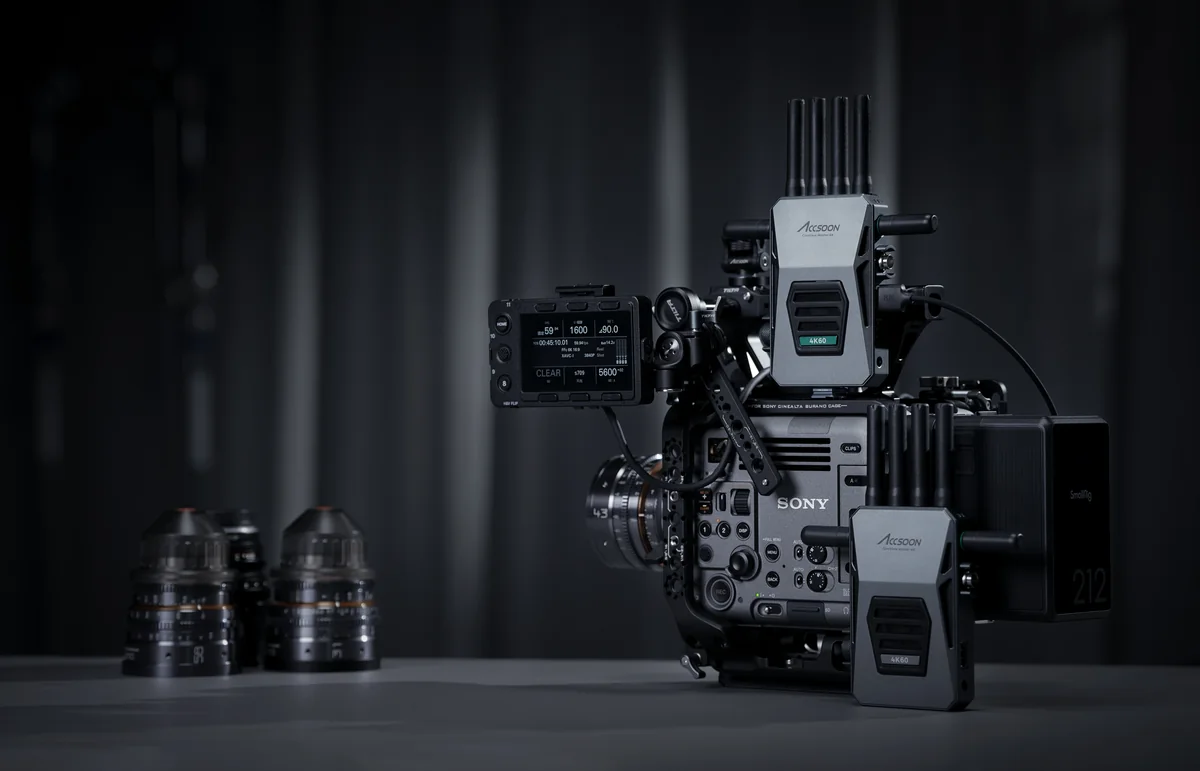

从摄影机，到不同的屏幕。

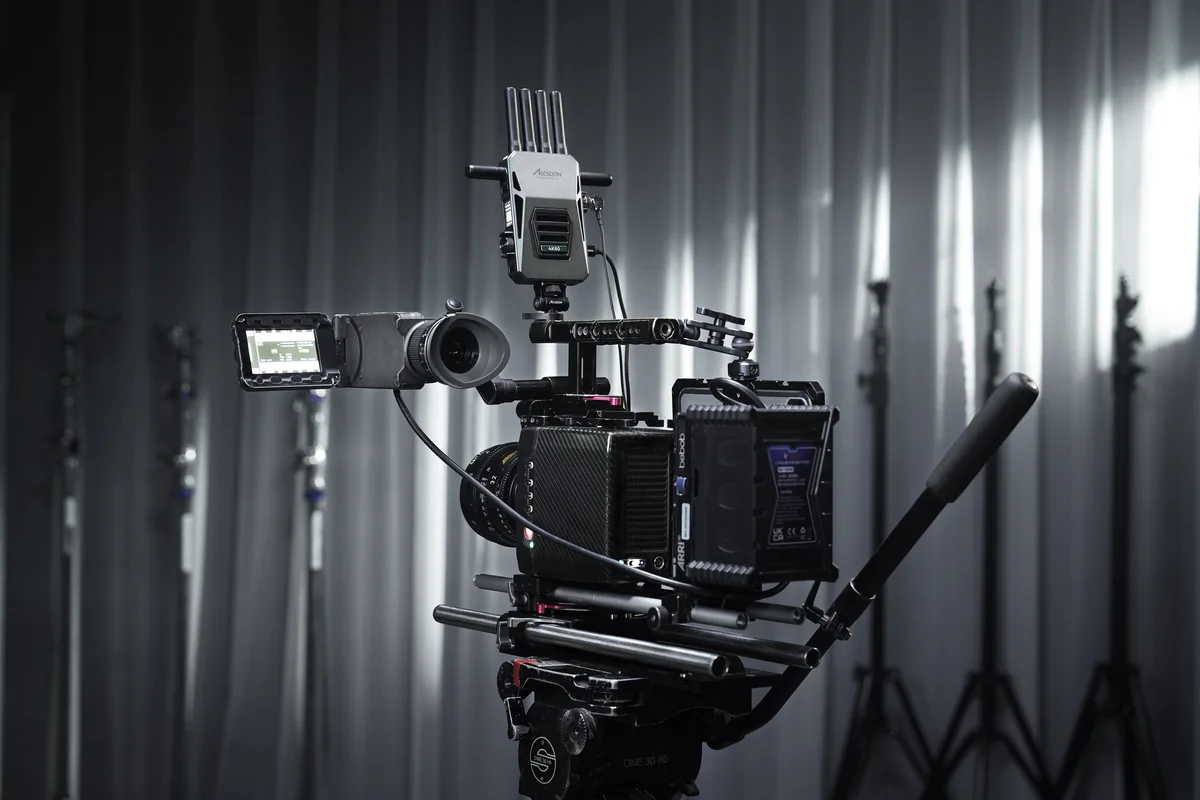

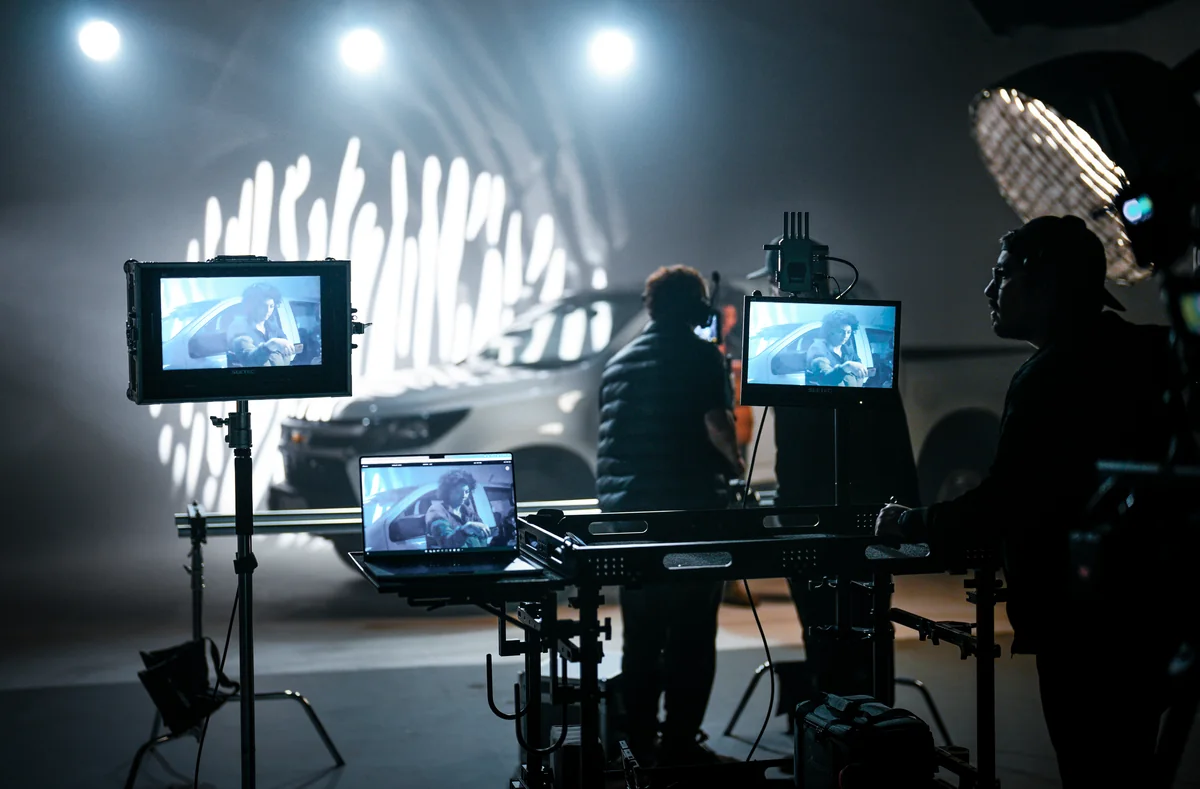

拍摄端与监看端之间，图传连接起不同的使用位置。摄影机、收发端、监视器与移动设备的关系，也是安装与操作设计的起点。

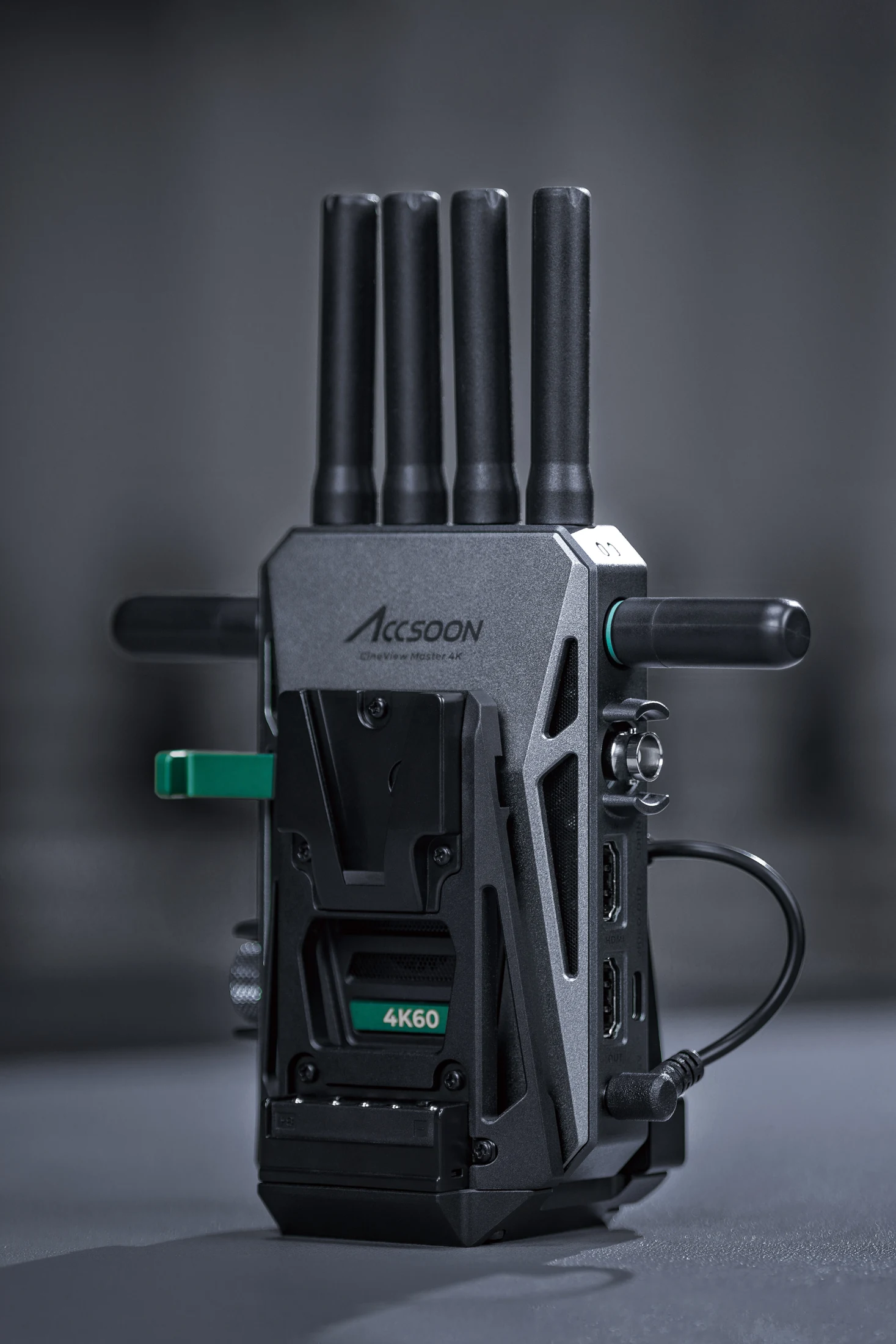

V-LOCK / V 口附件
拓展安装，不把机身包起来。

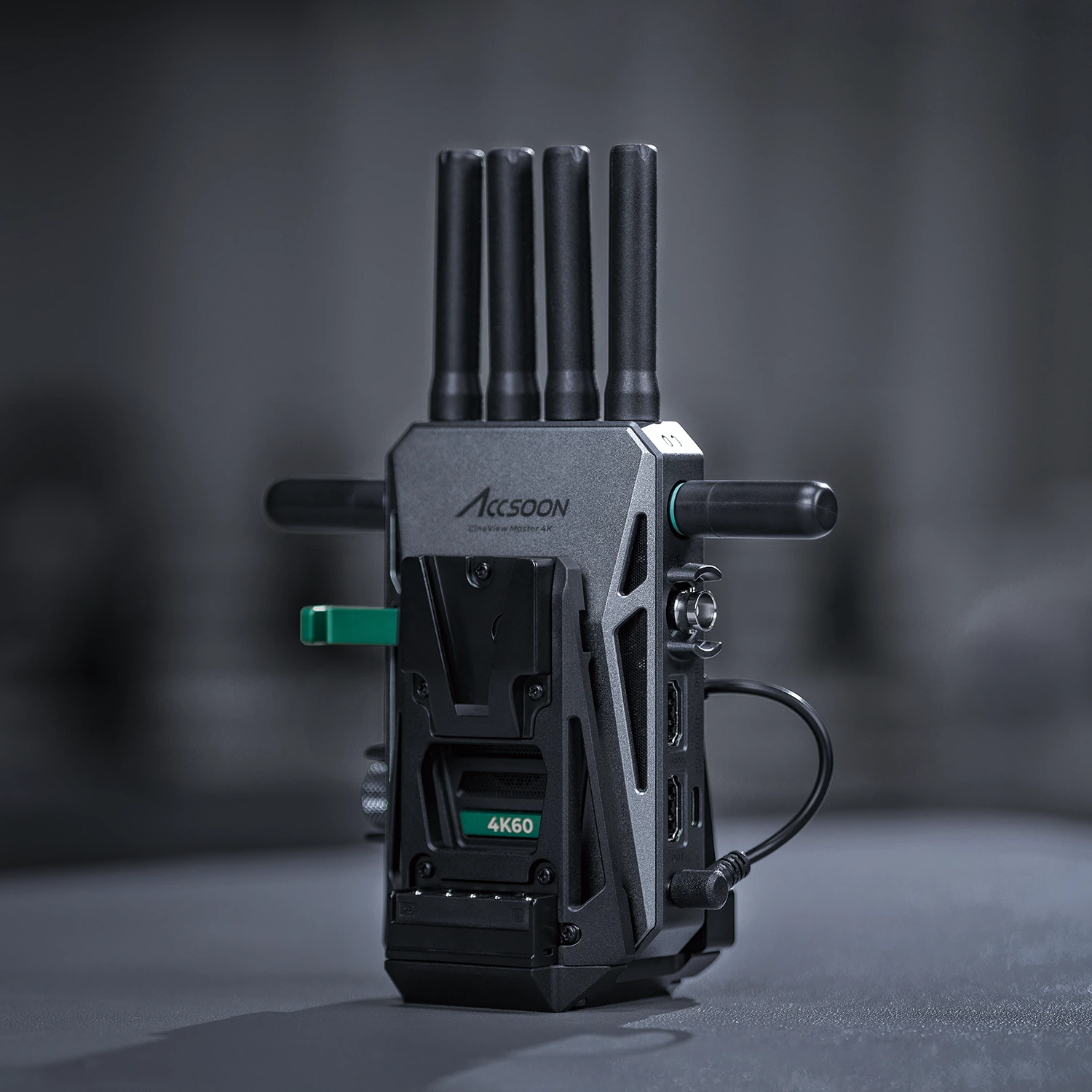

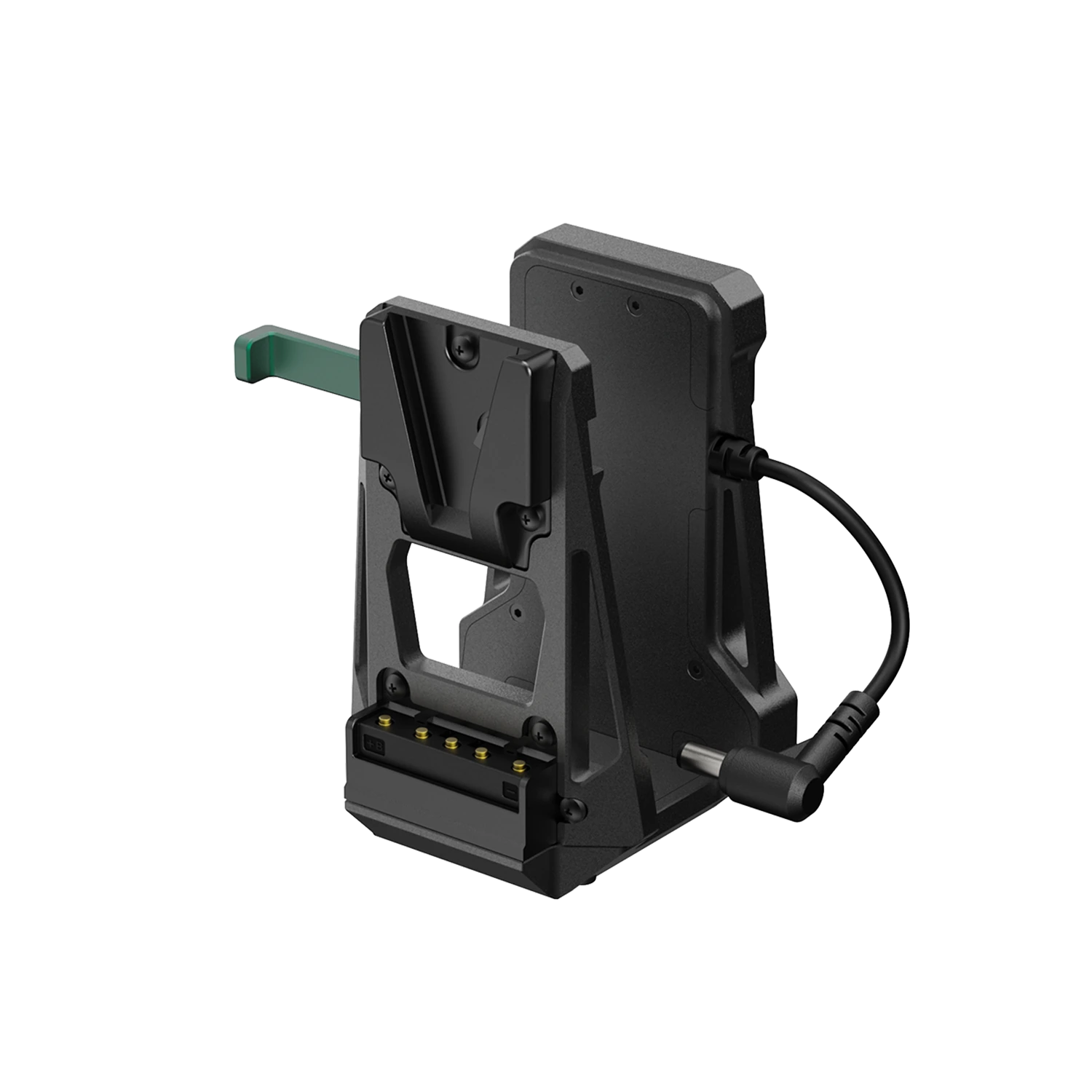

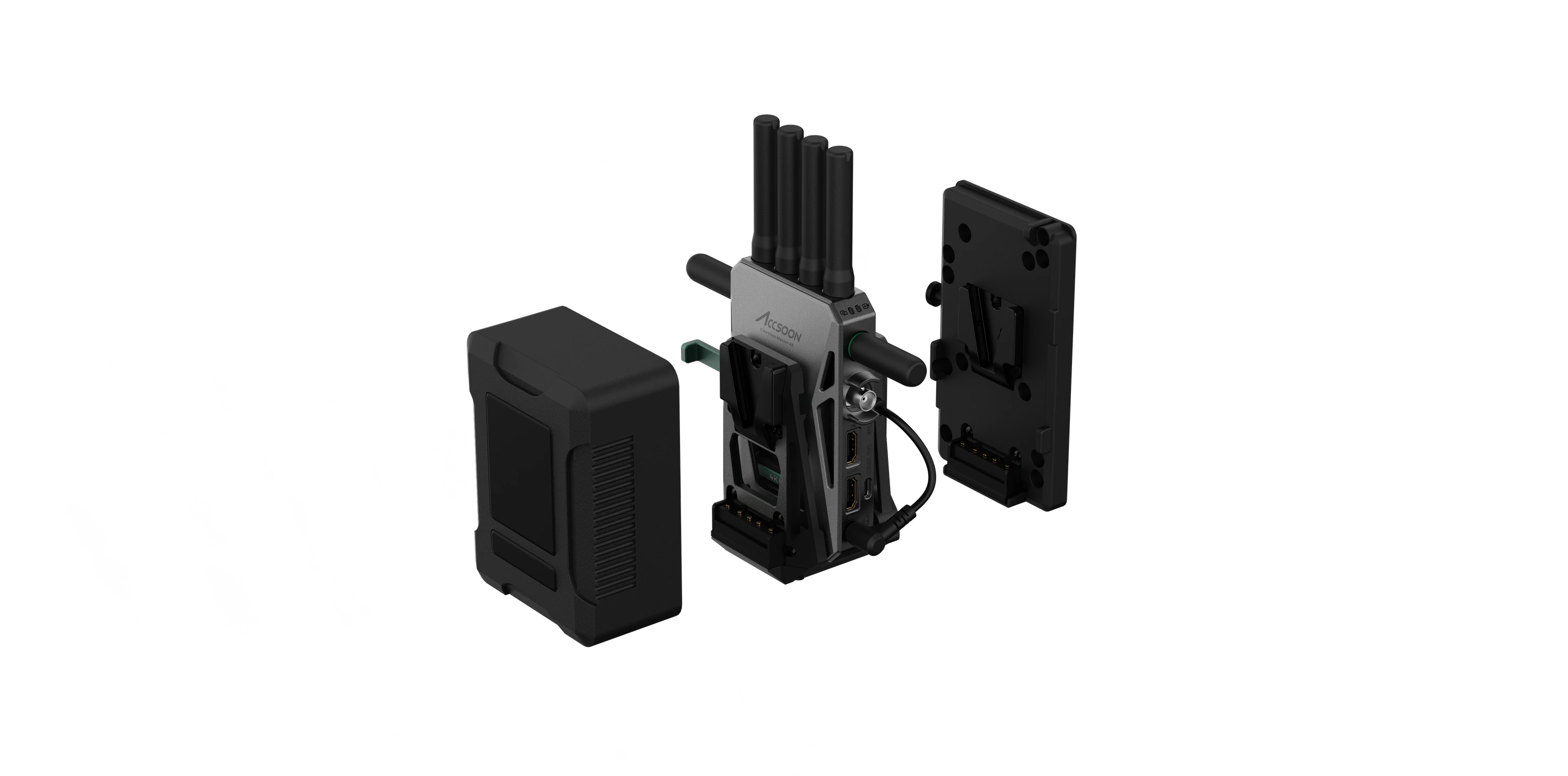

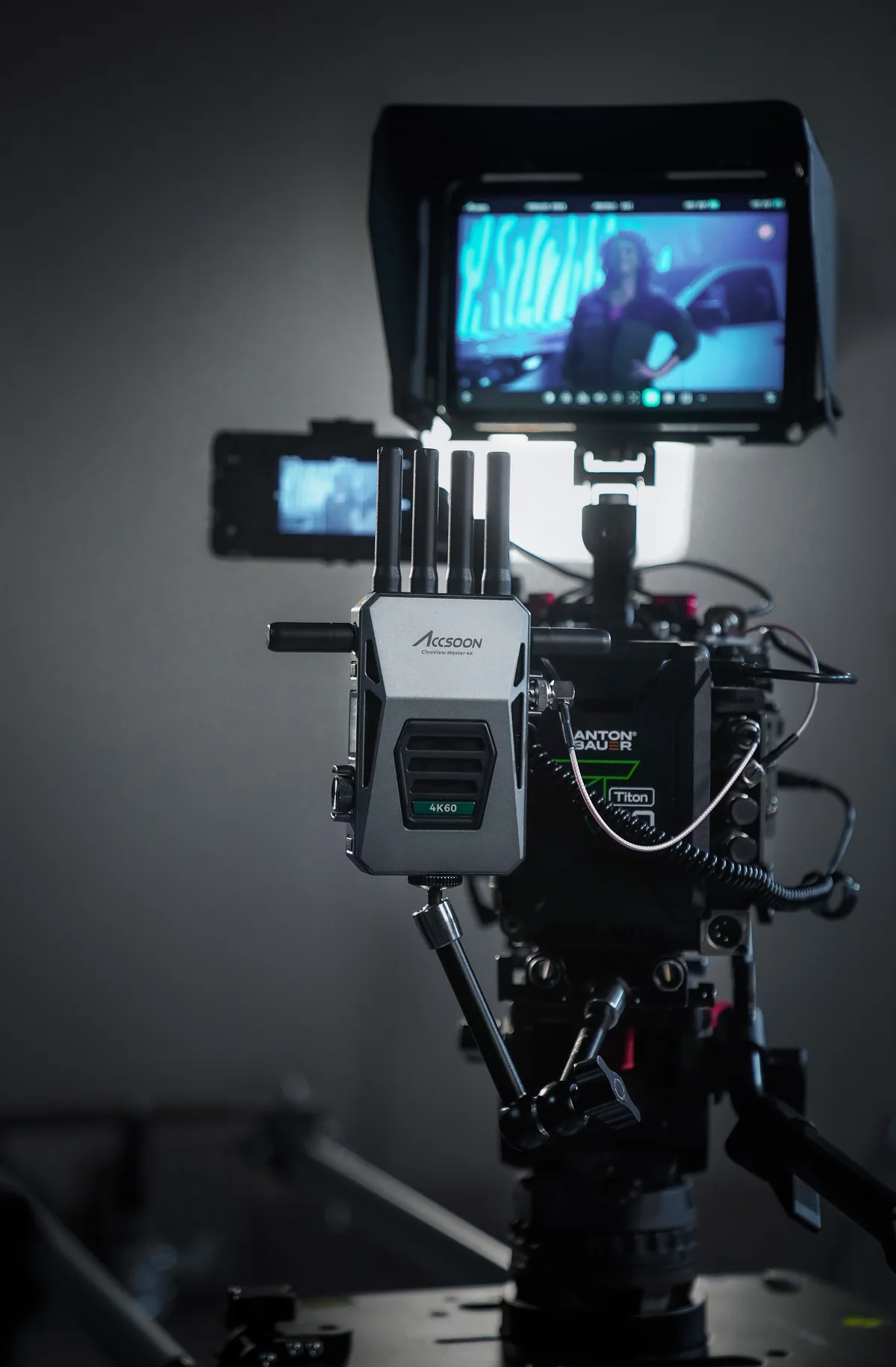

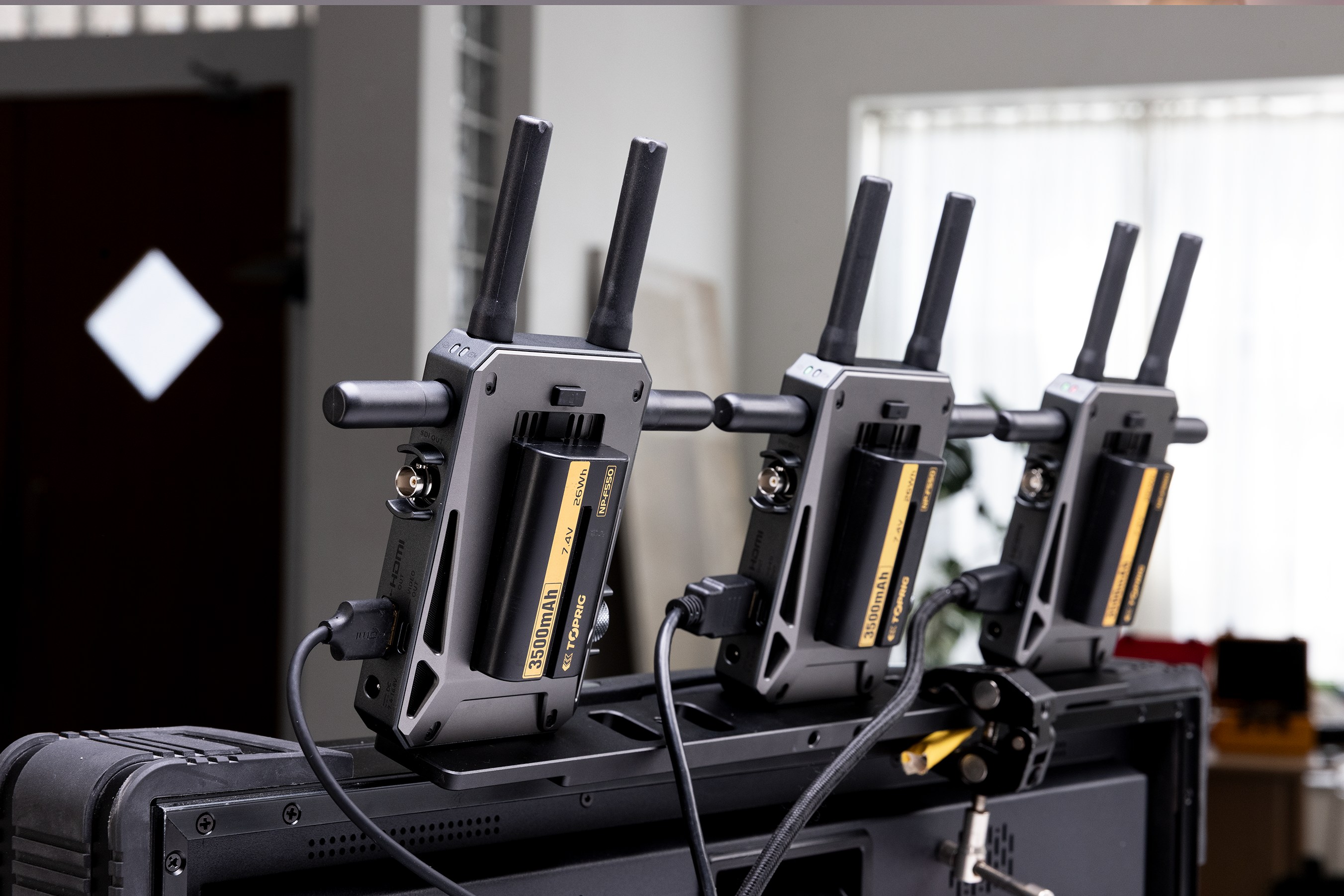

基于成熟的 V 口电池方案，我将扣板作为机身的延伸，让图传可以直接挂载在摄影机背后。组件不完全包覆机身，为散热、侧面操作与接口插拔留出空间，也让组合后的轮廓更干练。
拆装顺手，才算完整。
通过多轮 3D 打印样件测试，反复确认电池是否方便拆卸、侧面是否好操作，以及接口是否便于插拔。附件不只是固定产品，也需要照顾装机之后的每一次使用。
04 / 探索 / EXPLORATION
拿在手里，再做决定。

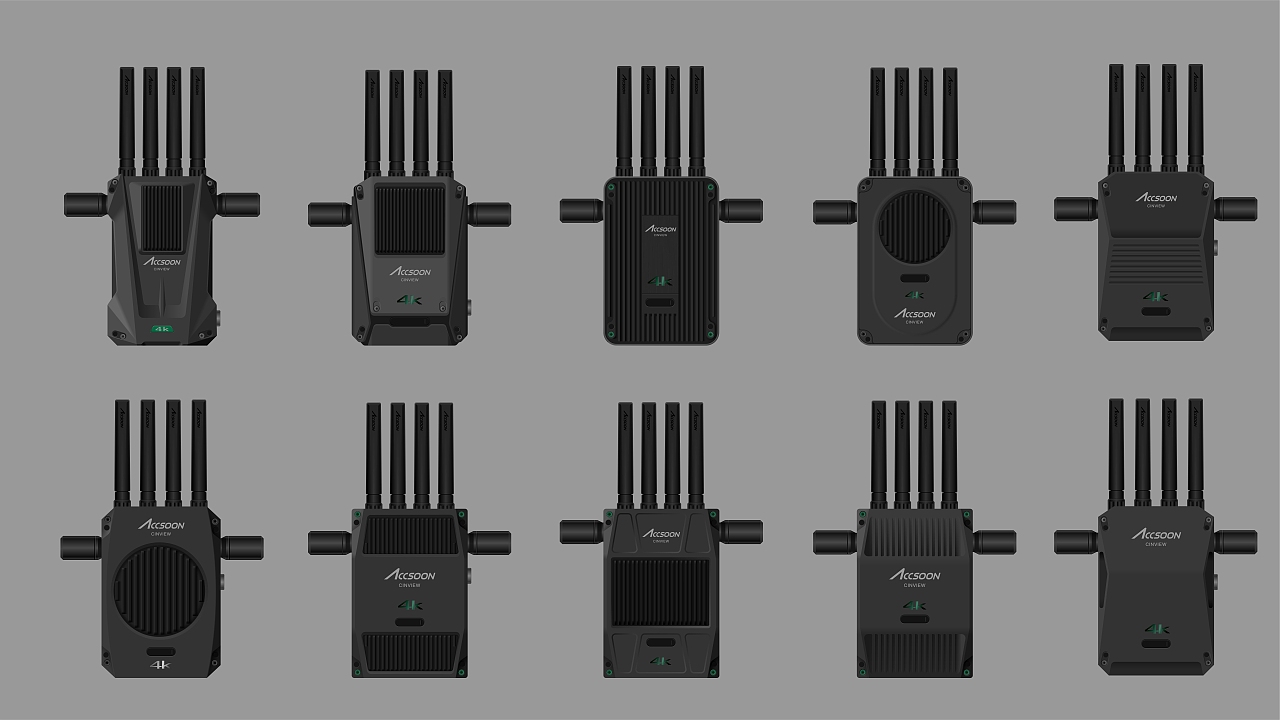

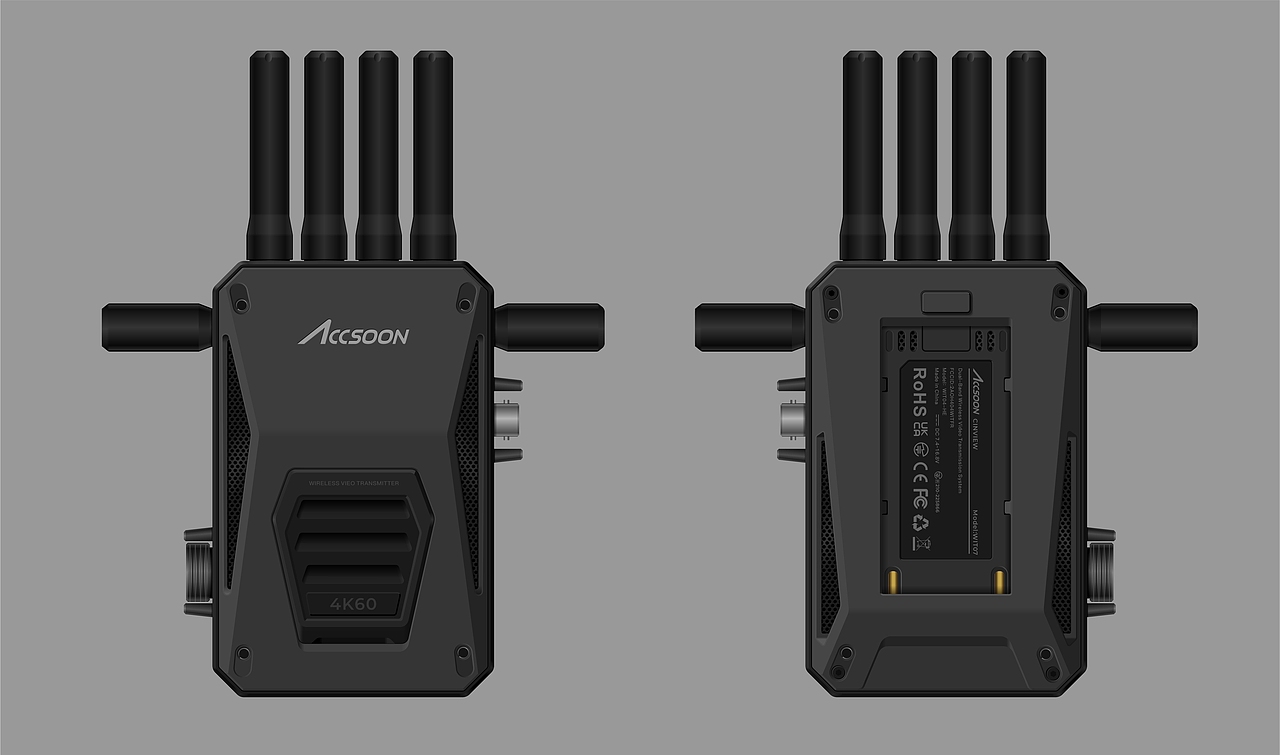

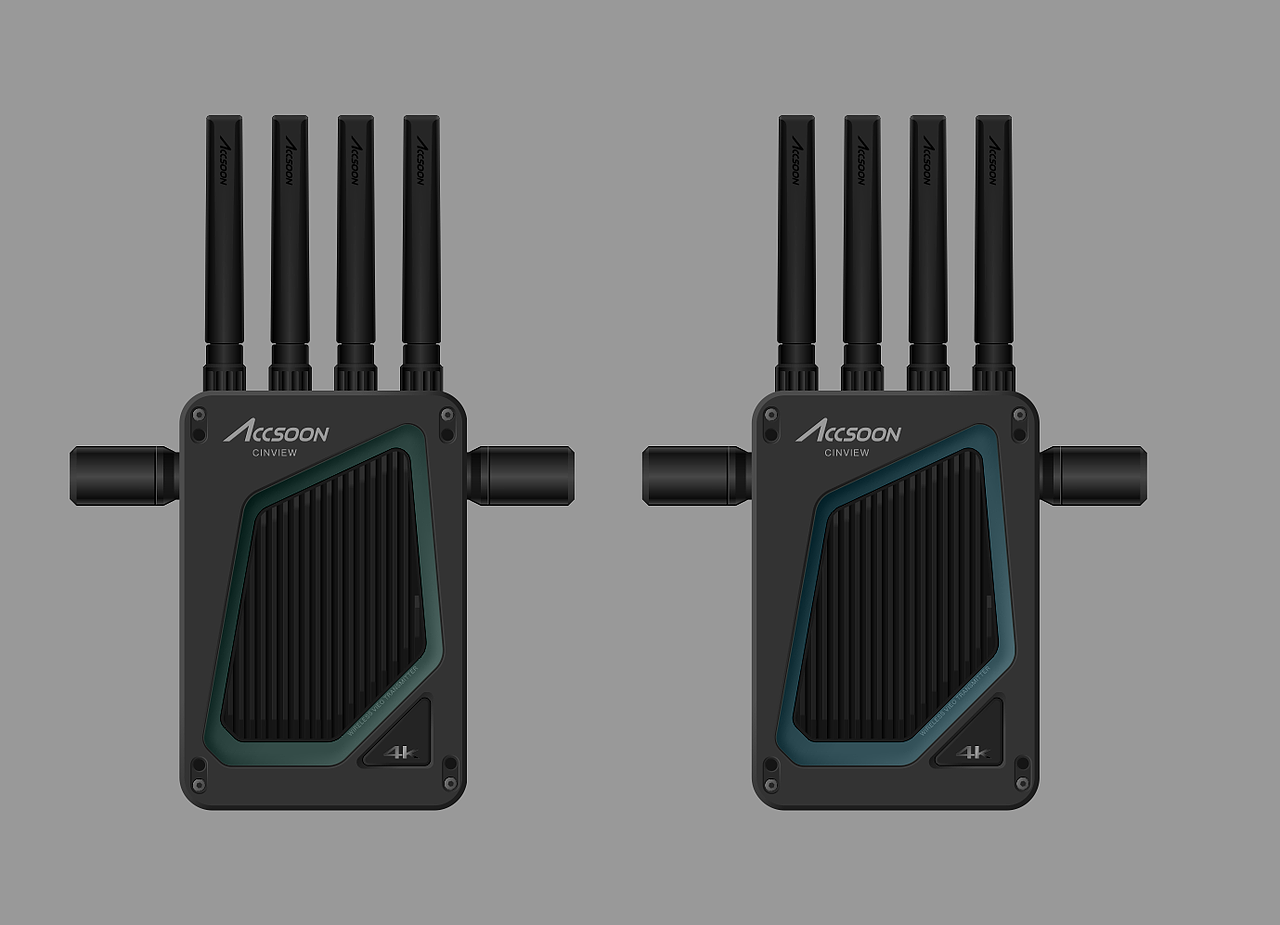

六根天线与内置风扇，让整机的体量不小。造型需要鲜明，也需要克制。多轮探索之后，我通过实物模型的上手比较，确定了切面与三角形元素的方向。
切面处理主动参考 Cybertruck，再结合图传的功能布局与加工条件进行转化。

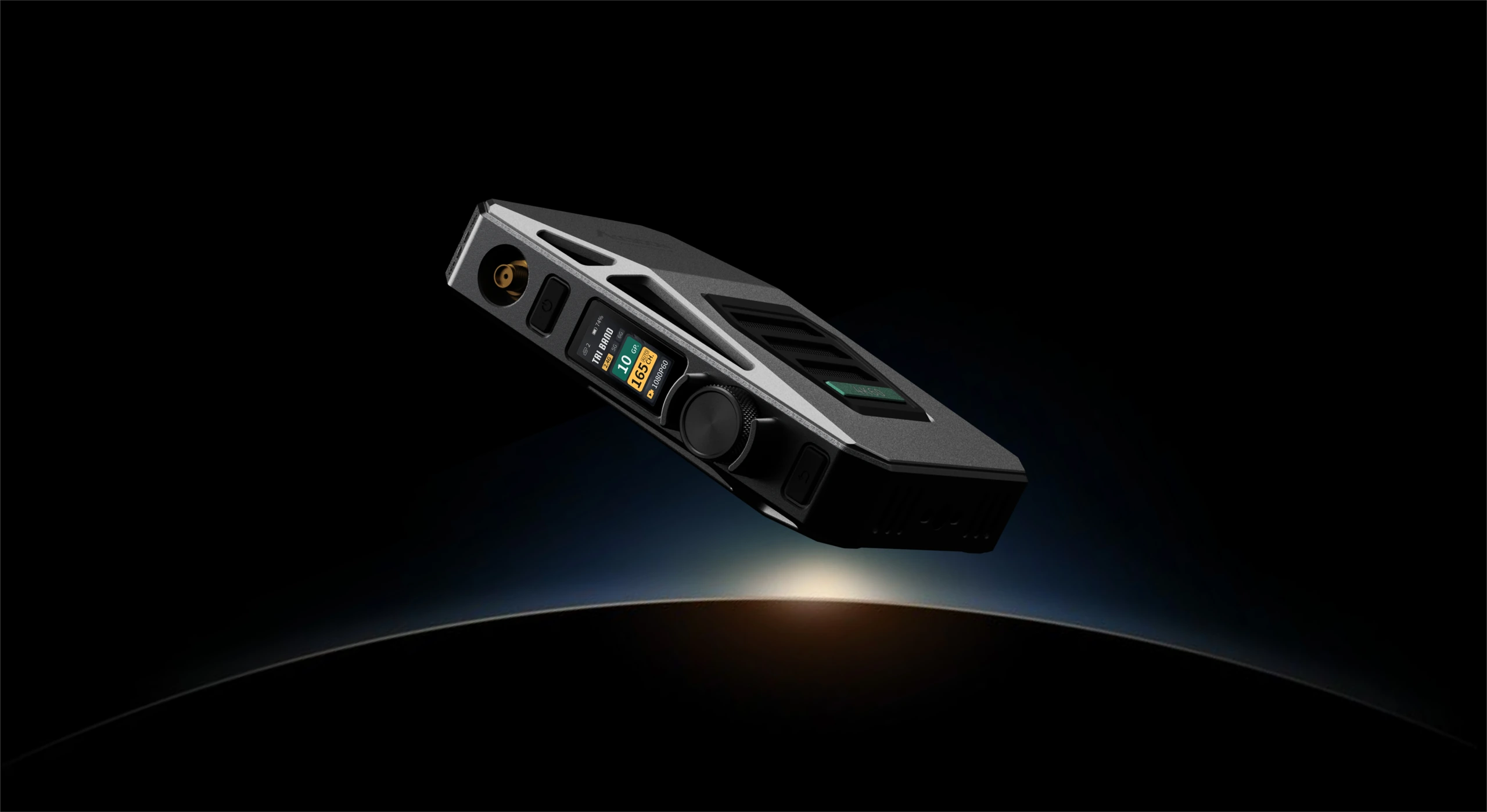

让切面，成为共同的语言。
大面积切面与三角形开口，从正面延续到侧面。减少多余的装饰，让轮廓、功能与细节彼此呼应。
05 / 深化 / FORM & FUNCTION
从材料，到触手可及的质感。

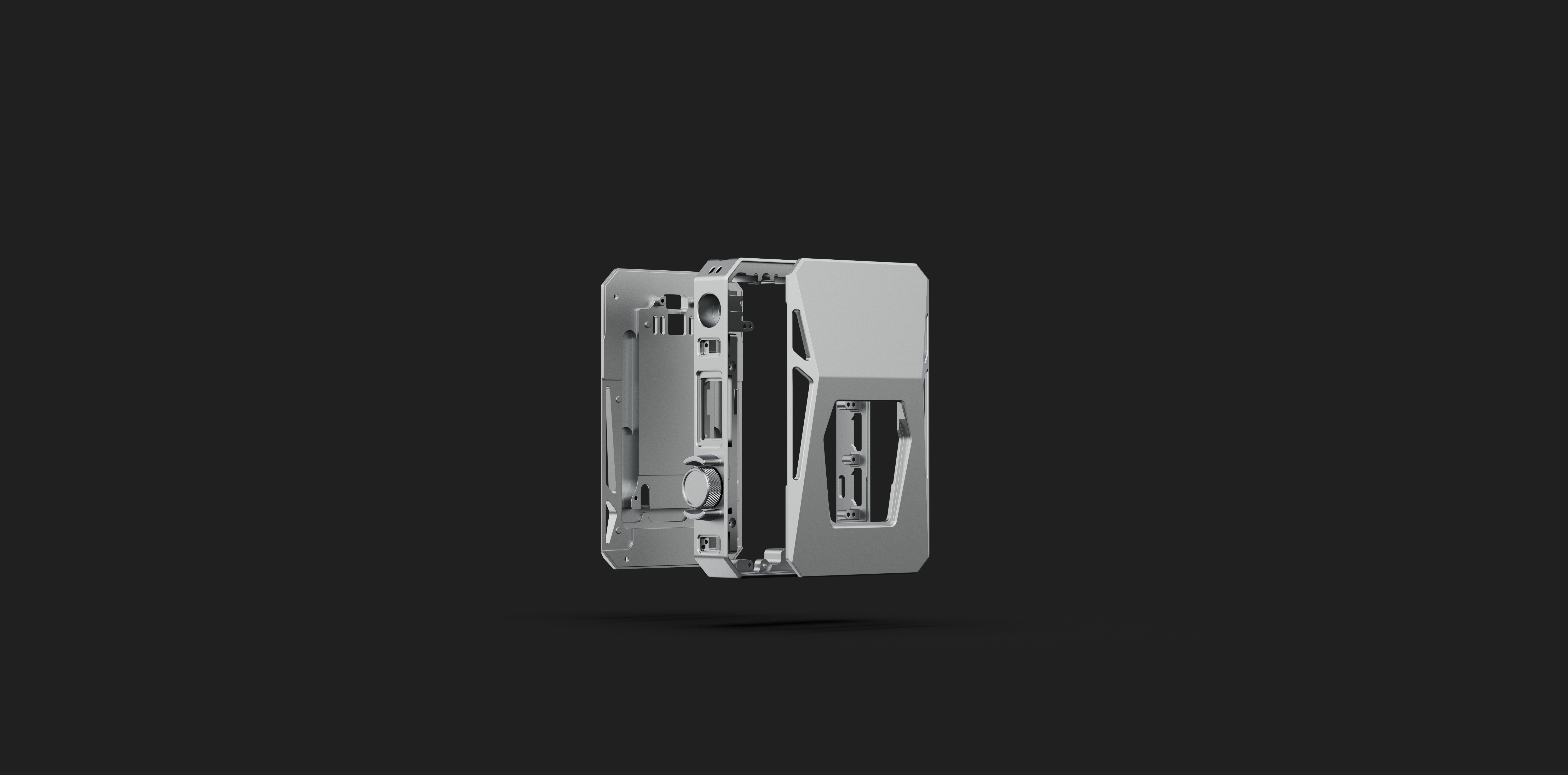

我推动采用铝合金与氧化工艺，让材料成为设计语言的一部分。浅色前后壳与深色哑光中框，在颜色与光泽之间形成克制的对比。

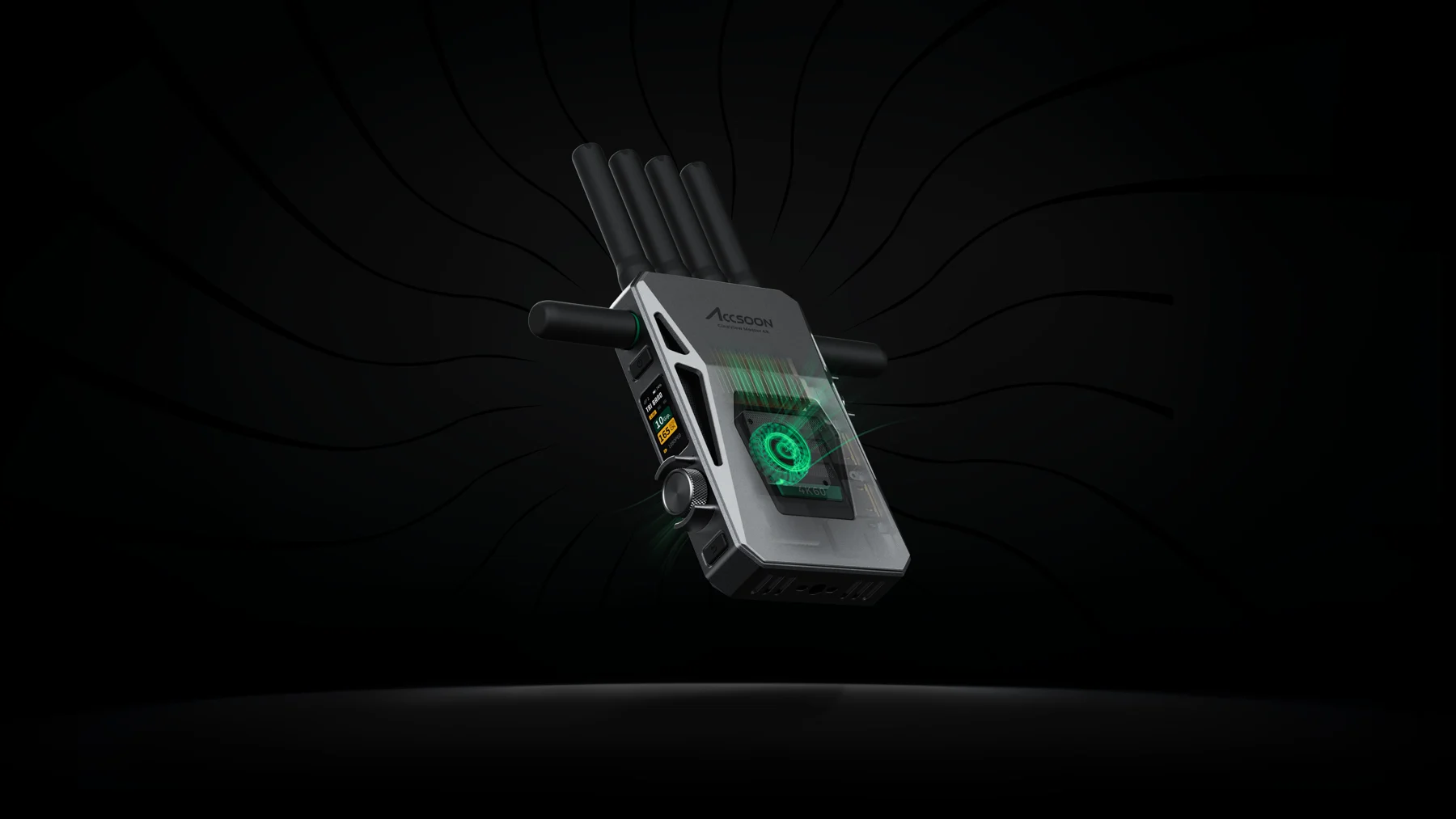

让外壳，也参与散热。
空气从正面进入、背面排出。内部热量也通过金属凸台、散热硅脂与铜管传递至铝合金外壳。切面与开口，既是造型，也是功能的一部分。
细节清楚，表达克制。

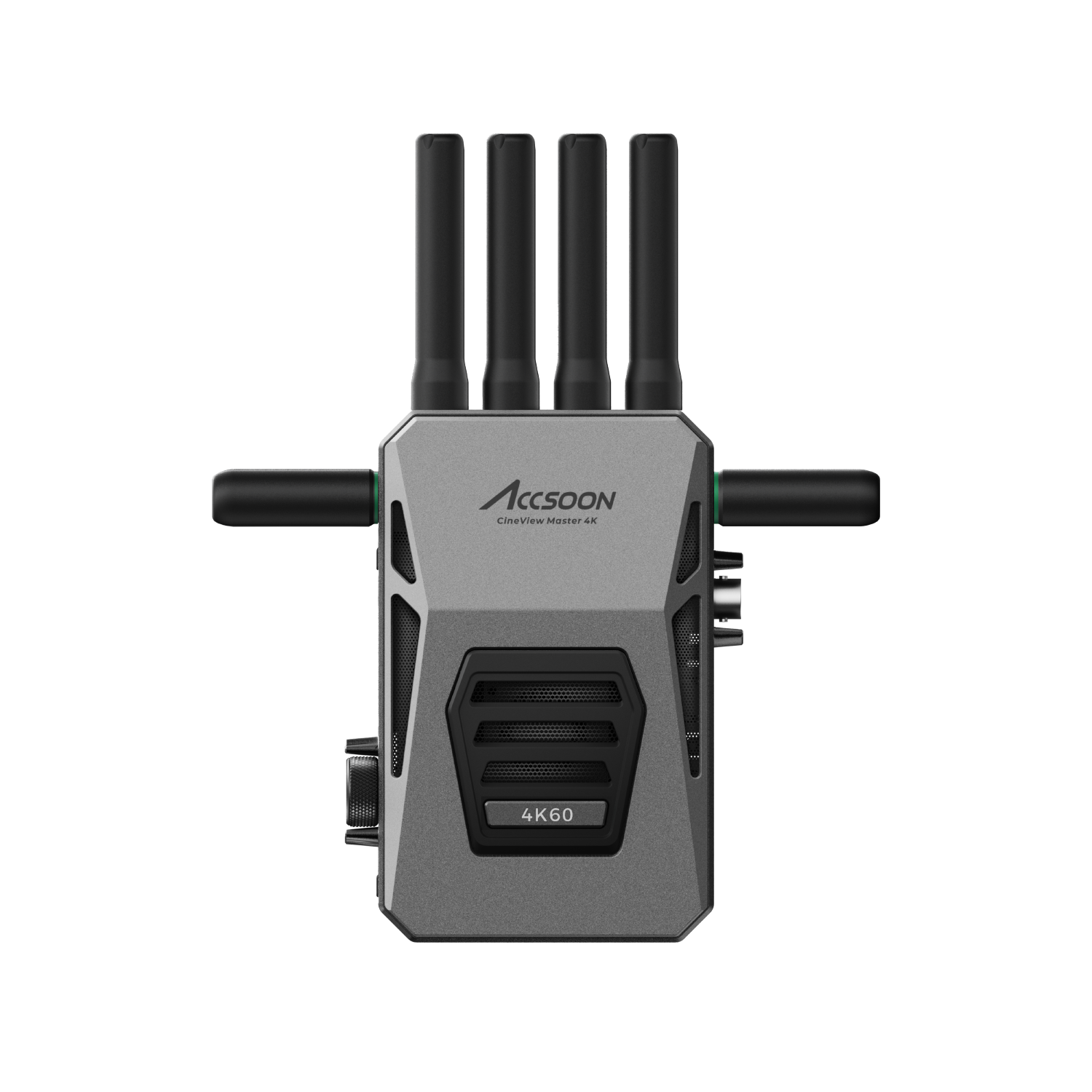

统一的 C 角，让切面与开口保持一致。把品牌绿色留给需要被注意的地方：绿色与灰色铭牌区分收发端，侧面的 TX / RX 标识帮助确认；天线根部的绿色与正面呼应。

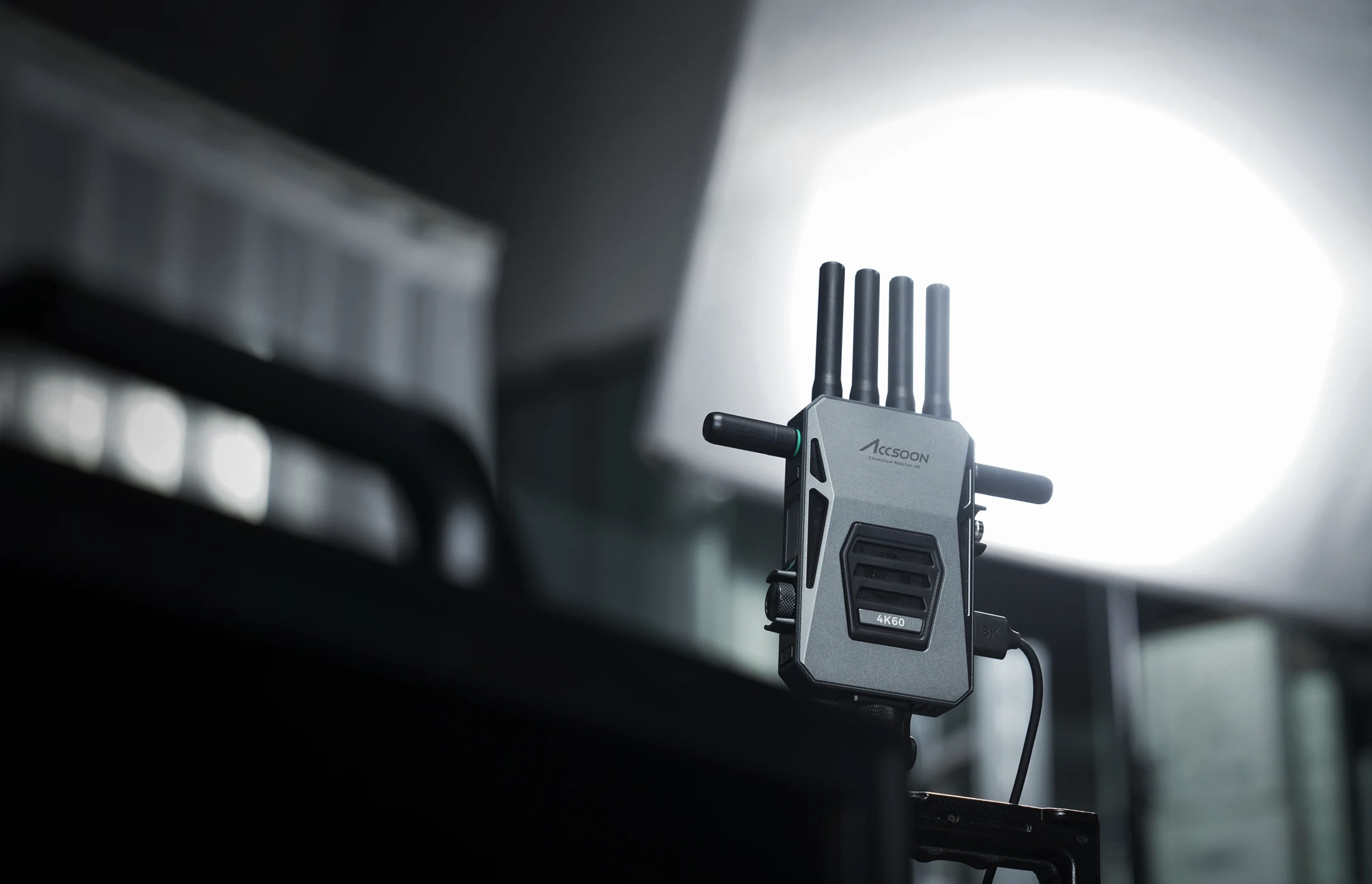

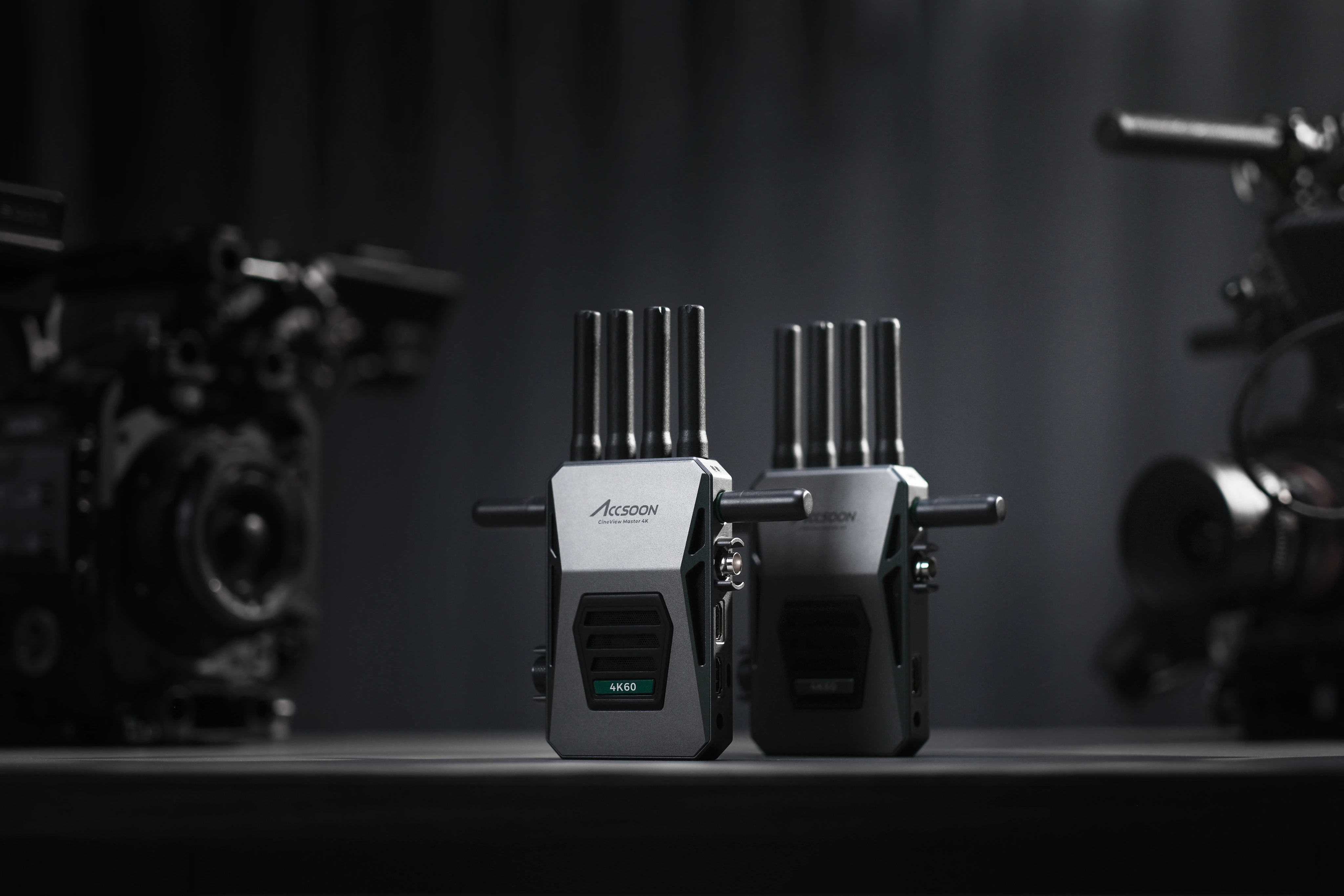

06 / 成品 / IN REAL LIGHT
光线之下，细节之间。

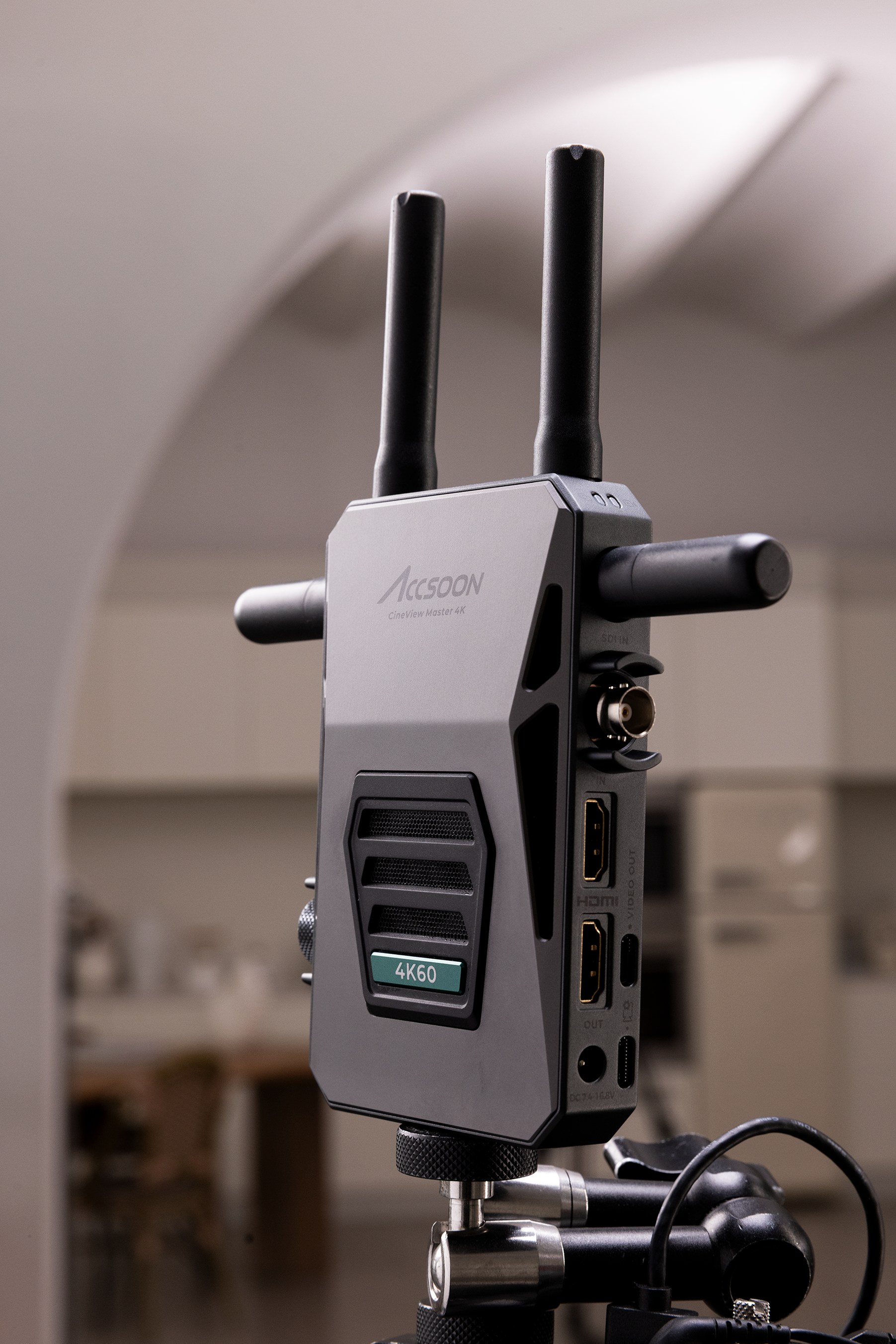

07 / 衍生机型 / PRODUCT EXTENSION
从一个方案，延伸出更多选择。
在 CineView Master 4K 的基础上，将三频方案调整为双频，以降低成本、增加 SKU，为产品线补充不同配置的选择。
TRI-BAND → DUAL-BAND
在成本与配置之间，重新取舍。
这一次，设计从旗舰方案出发，围绕双频配置展开衍生，让产品系列拥有更多选择。
双频方案 · 成本控制 · SKU 扩展

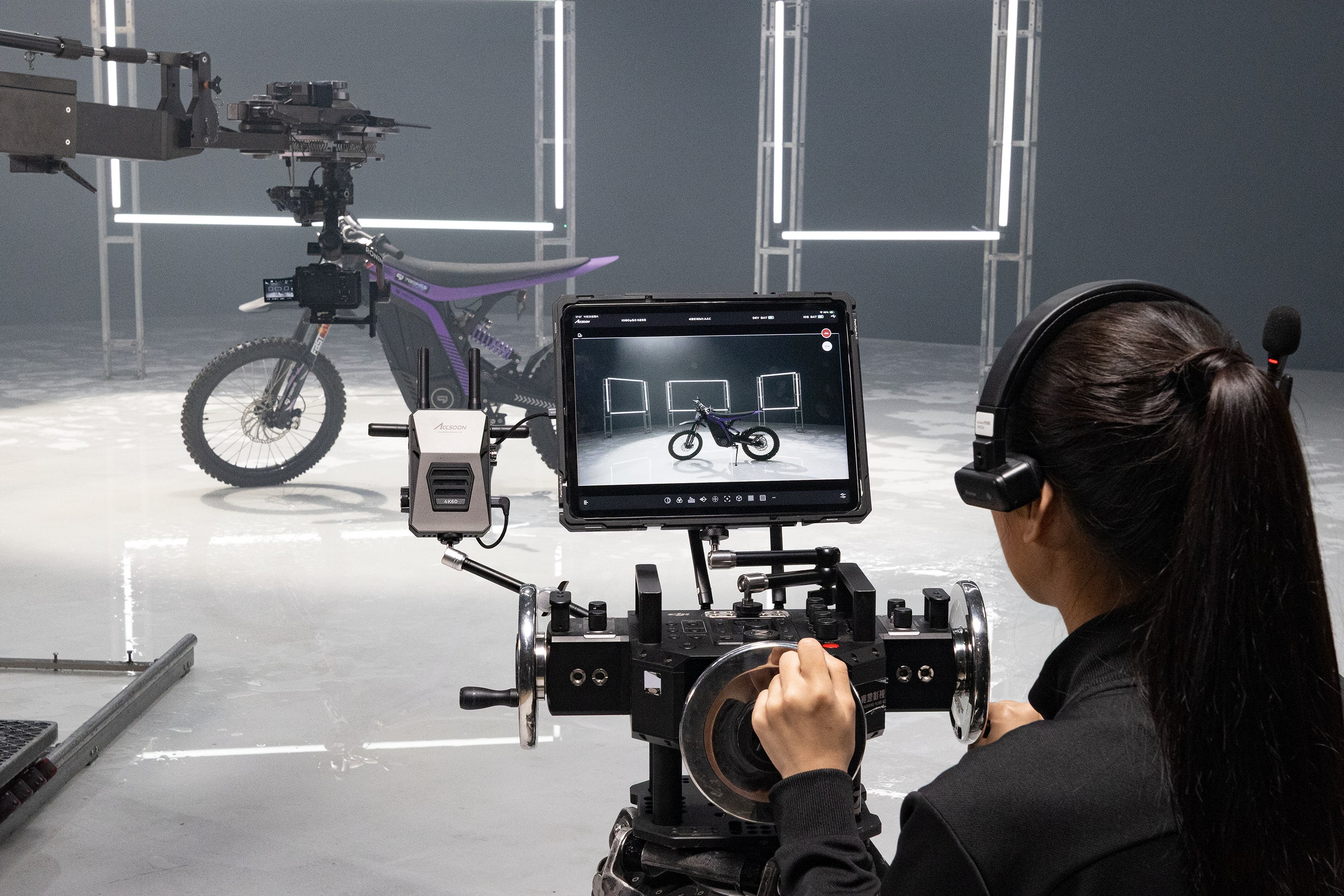

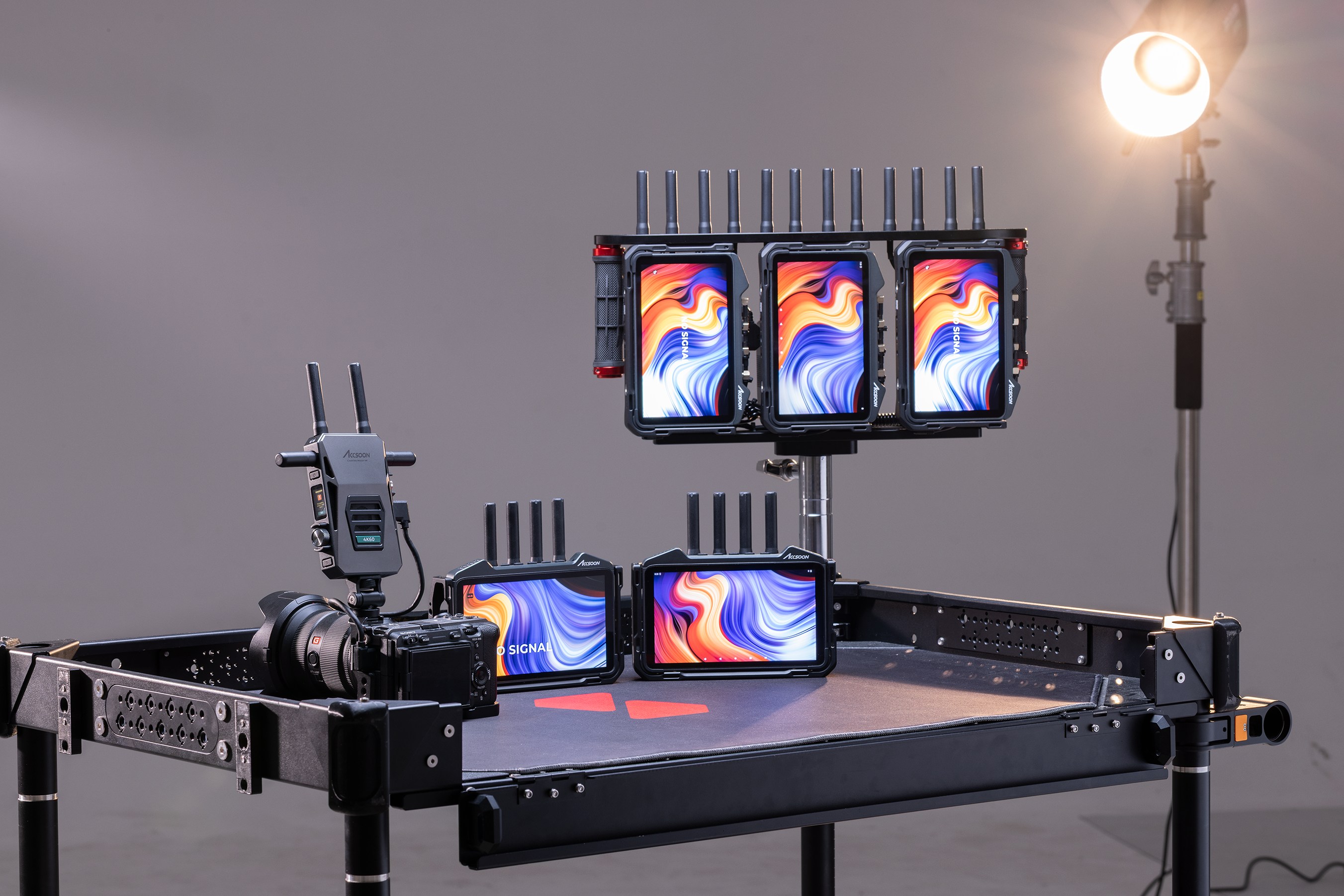

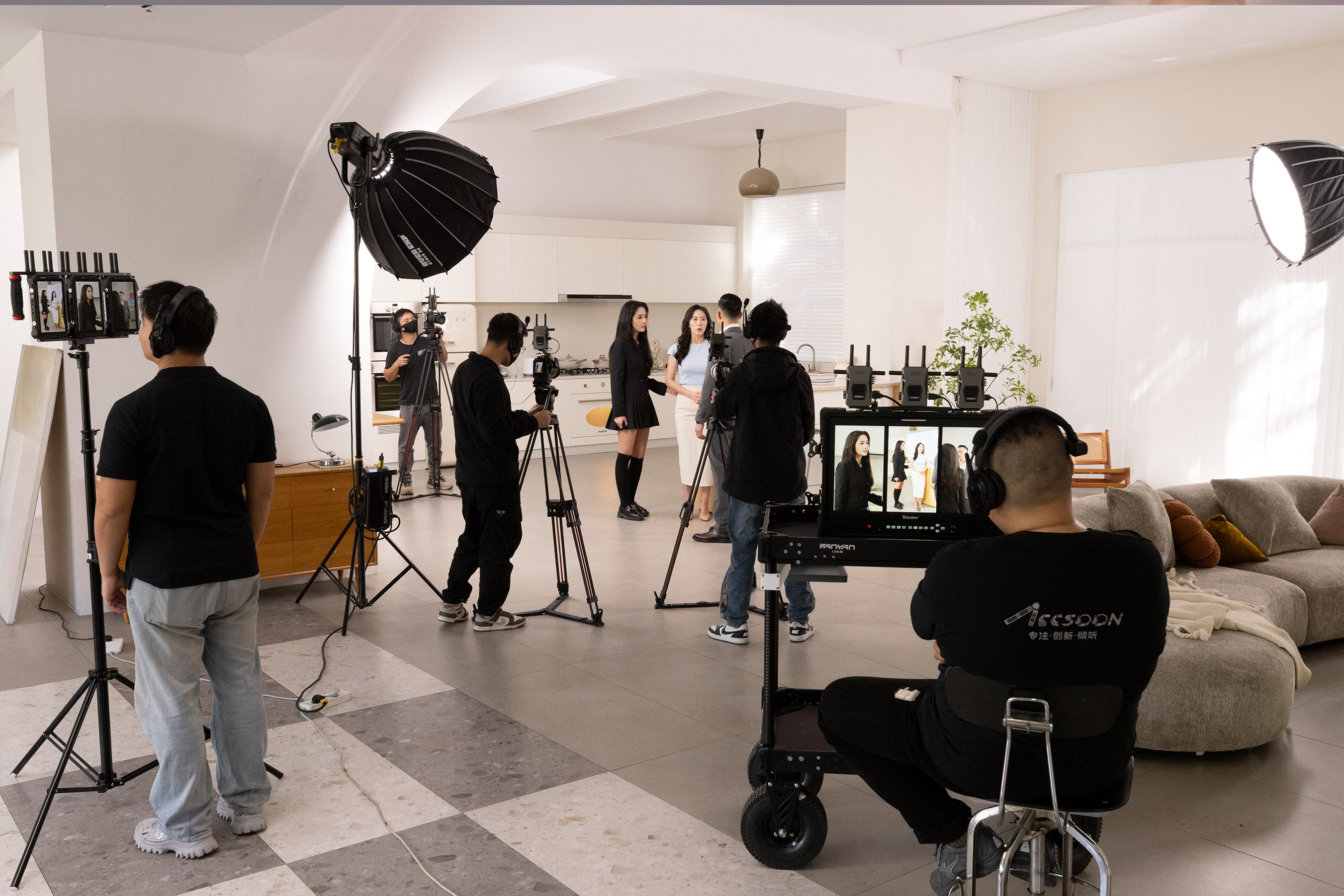

从单一产品，到协同使用。
图传、监视器与本品牌的无线通话系统，在同一个拍摄现场配合使用。画面传输、现场监看与团队沟通，共同构成产品家族的使用闭环。
08 / 上市与回看 / OUT IN THE WORLD

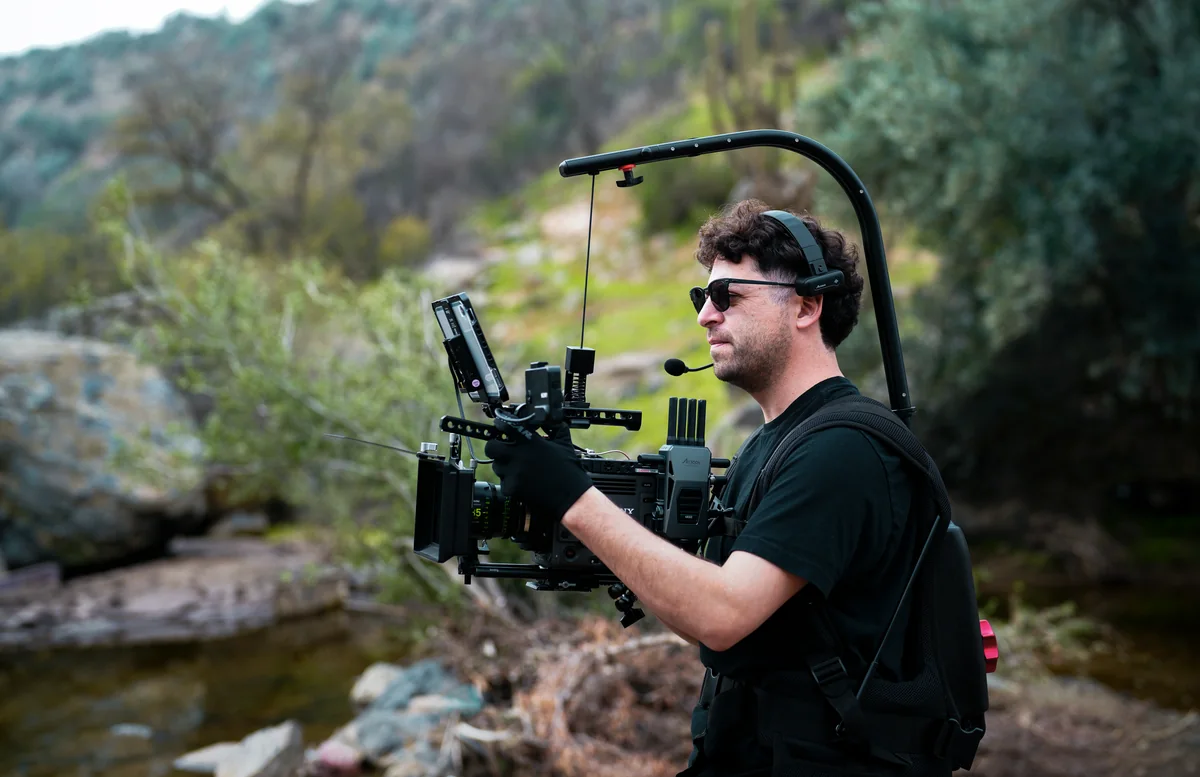

上市之后，在不同的镜头里。
我继续完成产品渲染与宣传详情页，让质感与技术特点被清楚地看见。随后，产品离开设计桌，走进不同创作者的拍摄现场。
点击封面或标题，前往原评测。封面由原平台加载，观点属于各创作者，并非品牌背书。
专业评测中，机身质感、接口布局与滚轮操作获得了积极评价。阅读 Digital Camera World 评测 ↗
USER VOICES / 用户评论
来自使用者，也来自观看者。
公开评论节选，保留不同的感受与使用边界。以下为中文摘译或摘要，不代表所有用户，也不是性能测试结论。
外观联想 · 社区评论
“看起来像一辆 Cybertruck。”
中文摘译。评论谈及视觉联想，未说明购买或使用经历，不将其解读为好评背书。
使用体验 · 平台标记已购
首次在无线电干扰较多的环境中测试，自动选频解决了遇到的问题；使用起来简单、可靠。
中文摘要，仅描述这位买家的测试感受。
场景边界 · 社区使用反馈
给较远的客户监看区传画面很合适，但在他的使用中，延迟让它不适合跟焦。
中文摘要，保留原评论对用途的肯定与限制。
来源核对：2026.09.24。购买标记由 Ribalto 提供；该平台提供评论优惠券激励，无法确认此条评论是否参与。社区身份与使用条件未独立核验。以上与前面的媒体测评分别呈现。
09 / 产品诞生 / THE MAKING
让想法，一步步成为产品。
从设计图纸走向真实的材料，结构、色彩与表面质感在一次次加工、比较和调整中逐渐清晰。产品的诞生，就藏在这些细节慢慢成形的过程里。
一道筋，让设计更踏实。

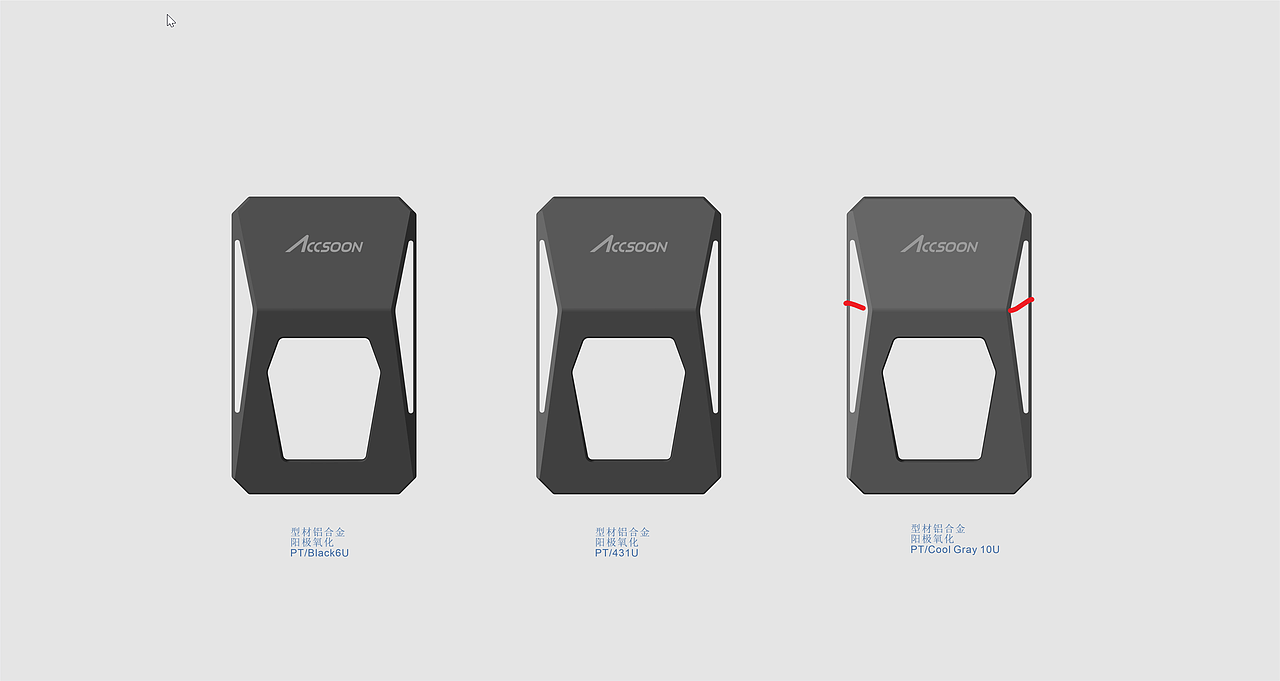

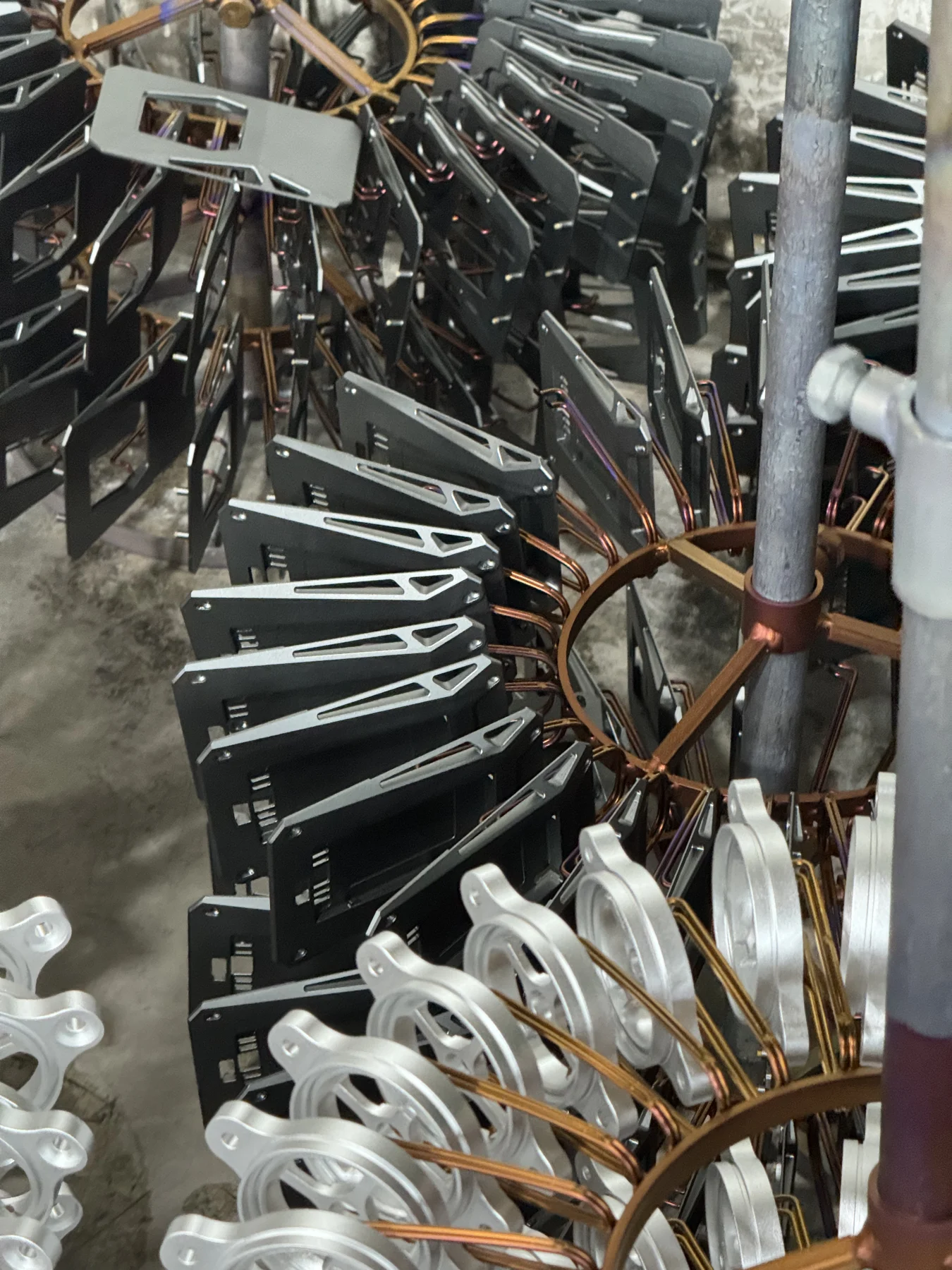

首轮样件的开孔靠近边缘，容易变形。我反复调整大小与边距，用一道筋将大三角形分开。第二轮样件解决了变形，也保留了散热与造型的完整表达。
COLOUR / FINISH
找到恰好的对比。

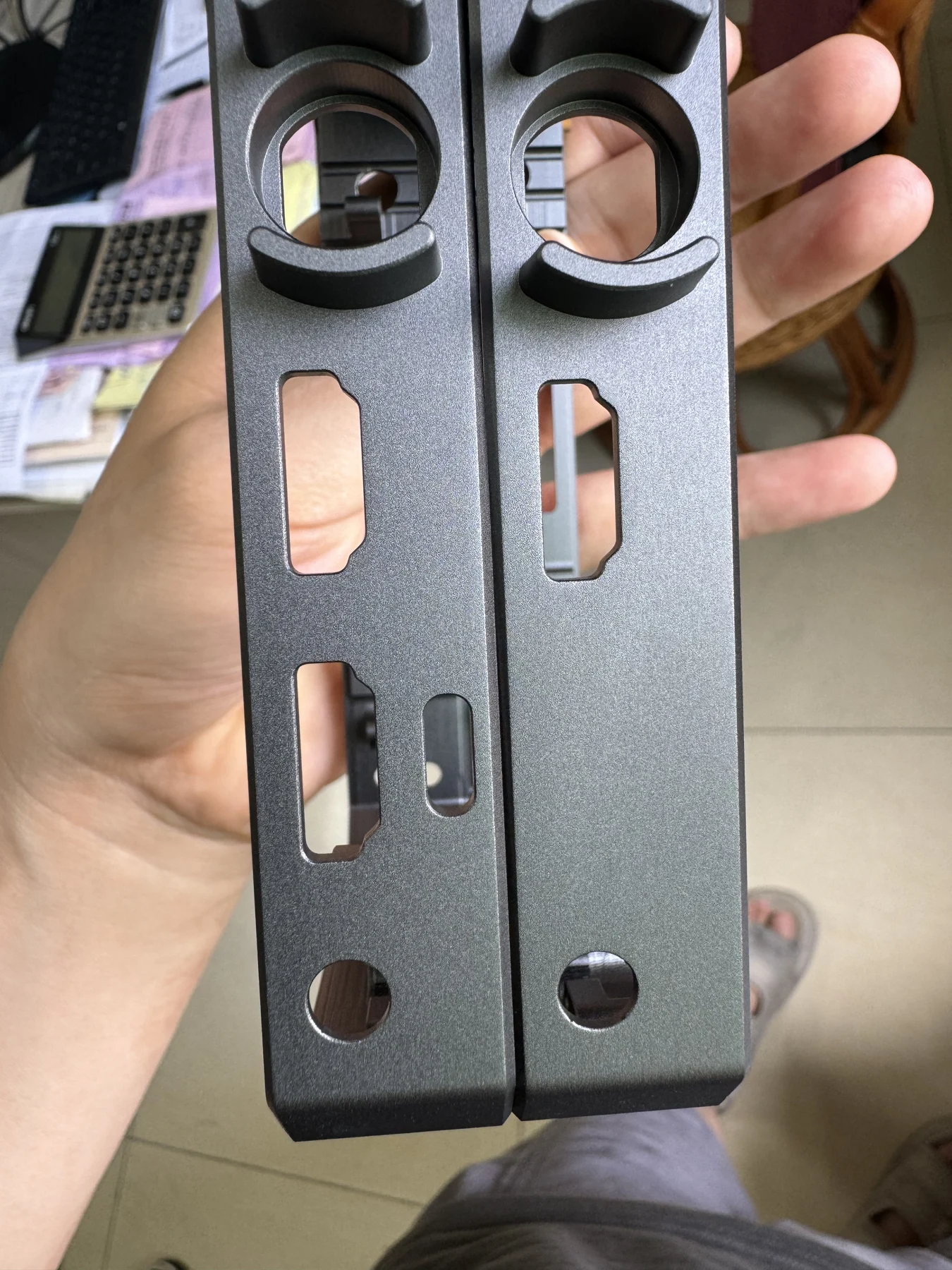

更换适合外观件的铝材后，继续比较颜色与光泽。让深色中框更哑，与浅色前后壳形成舒服的对比，不再要求每个零件完全一样。
把标志，留在光线里。

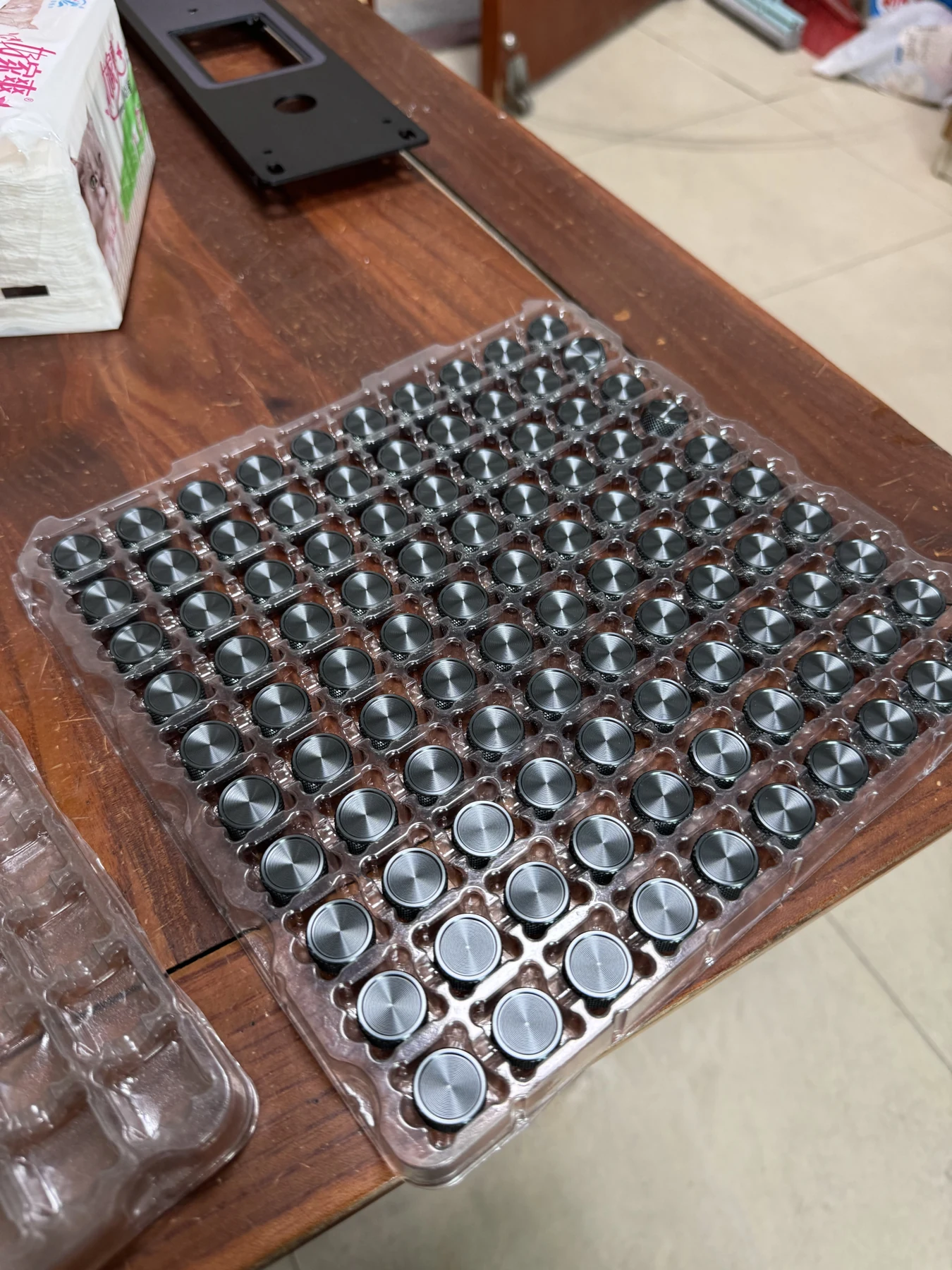

为了比较识别度与质感，我拿两种镭雕颜色的实物，在不同光线下向市场团队展示，最终保留深色方案。滚轮的滚花与 CD 纹、亮面字符与磨砂按键，也在一次次样件比较中推敲。

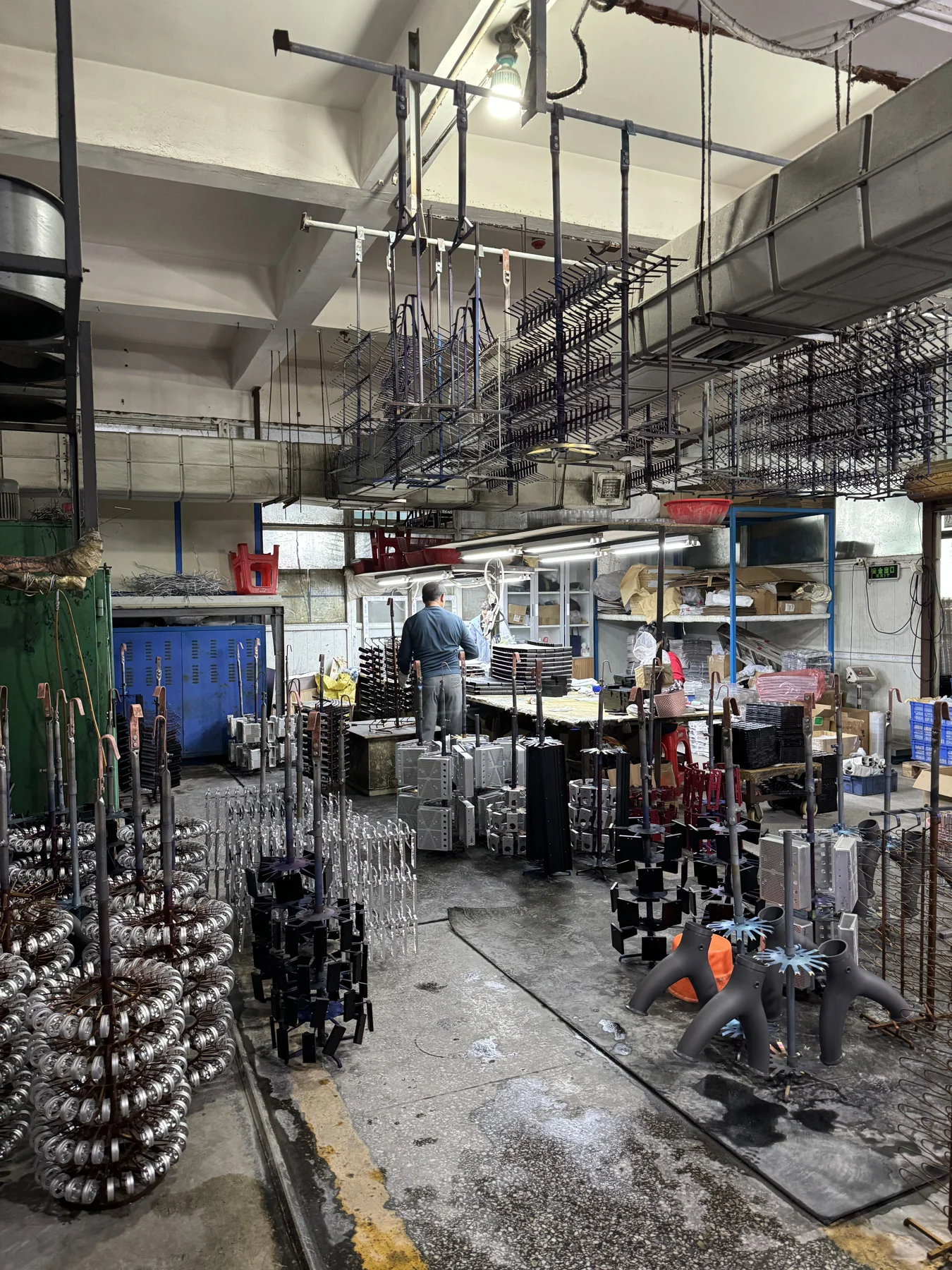

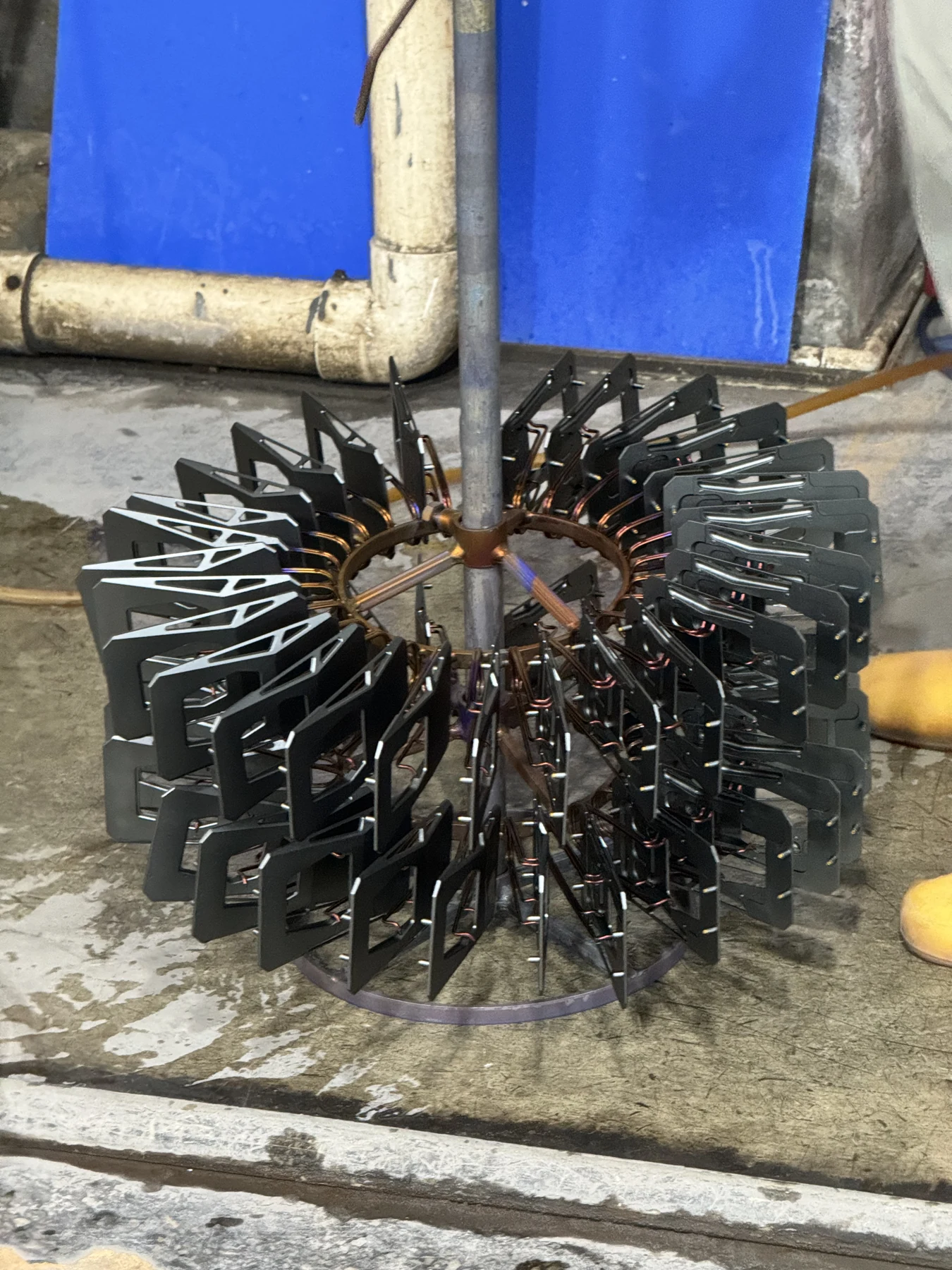

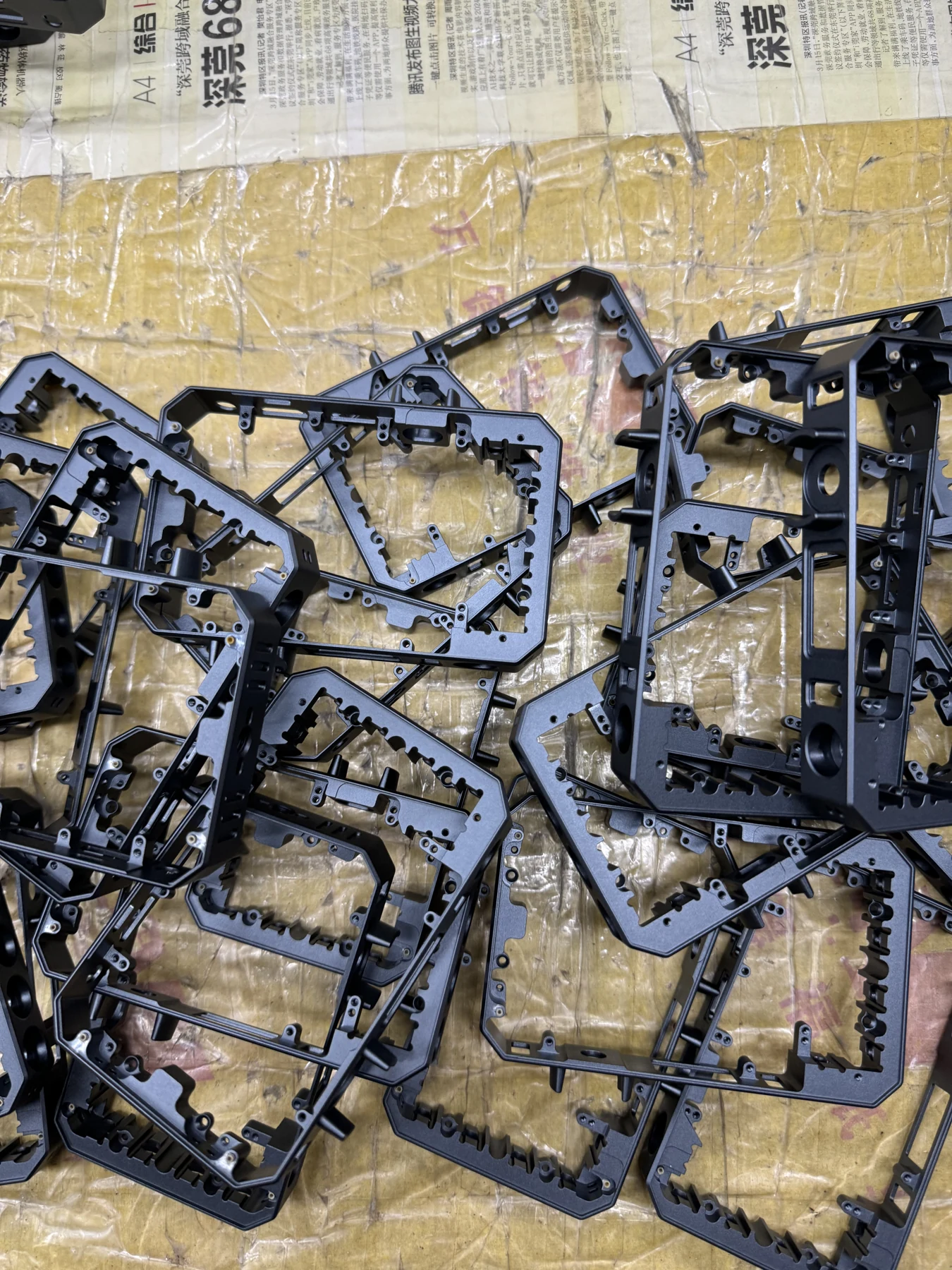

回到加工现场。

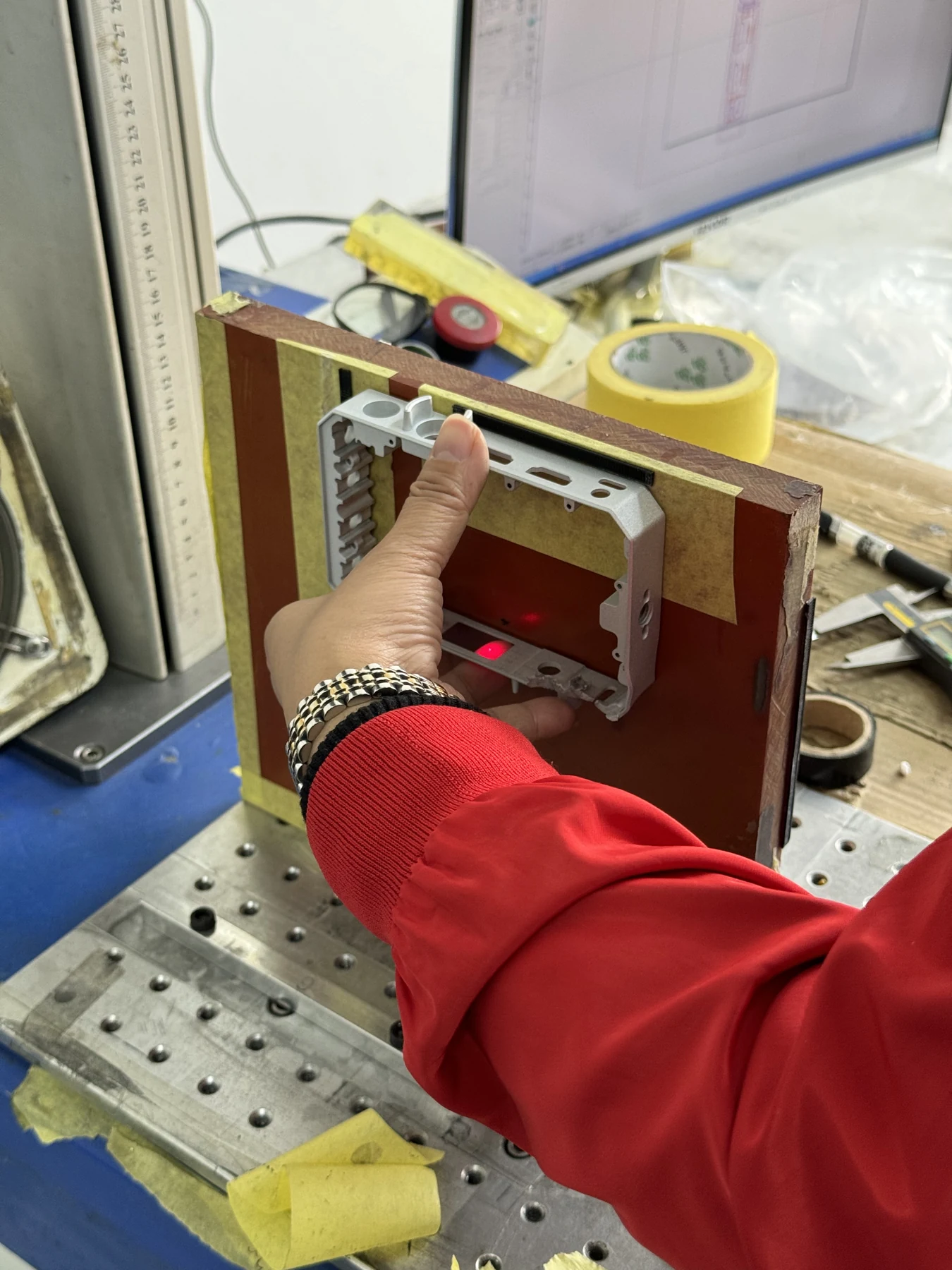

从外壳到一颗滚轮，细节需要回到实物上看。首轮打样留下的镭雕记录，也让这个过程有迹可循。
A SMALL REGRET
也留下一点遗憾。
小批量时精致的滚花，在量产更换供应商后变得粗糙。直到生产完成，我才看到这个差异。从样件到大货，细节仍需要被持续关注。
